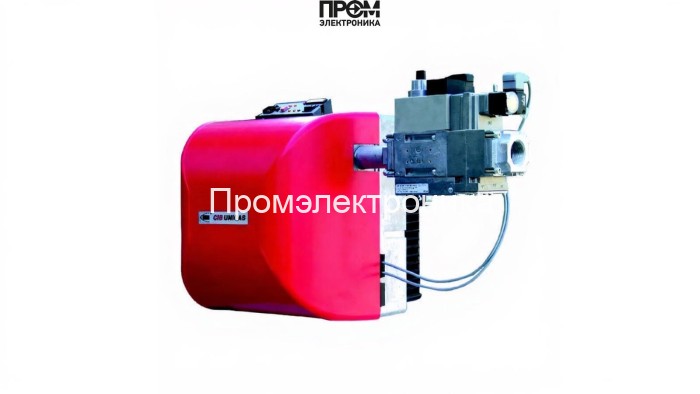

Газовая горелка CIB Unigas NG280 M-.AB.L.RU.A.1.32

Газовая горелка CIB Unigas NG280 M-.AB.L.RU.A.1.32 — техническое описание и конструктивные узлы

Технически отработанная газовая горелка CIB Unigas NG280 предназначена для промышленных котлов средней мощности (65–310 кВт) и проектируется для длительной эксплуатации при температурах от -10 до +50 °C. Модель обеспечивает двухступенчатое управление мощностью, точную подачу топлива и устойчивую пламенную форму благодаря удлинённой пламенной трубе 308 мм и рампе с подключением Rp 1 1/4" (DN 32). Конструкция ориентирована на простое техобслуживание и быструю диагностику узлов.

Ключевые параметры (SEO-оптимизировано для 2026)

• Мощность: 65–310 кВт — оптимально для водогрейных и паровых котлов среднего класса;
• Расход газа: 7–32 нм³/ч при давлении рампы 1–19.6 мбар (противодавление -1…6 мбар);
• Электропитание: 220 В, электродвигатель 250 Вт, потребляемая мощность 550 Вт;
• Класс защиты: IP40; габариты 87.8×59.6×50.8 см; масса 47 кг;
• Страна бренда: Италия — соответствие европейским стандартам надежности и безопасности.

Конструктивные элементы и функциональные узлы

С точки зрения инженерии горелка состоит из модульных компонентов, каждая позиция которых выполняет критически важную функцию для безопасности, пуска и регулирования горения:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, поддерживая необходимое давление на входе в камеру сгорания;
• Датчик пламени — интегрированная система контроля наличия устойчивого горения, исключающая работу при отсутствии пламени;
• Топочный автомат — микропроцессорный блок управления последовательностью пуска/остановки, контролирует все защитные входы и режимы двухступенчатой работы;
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, гарантируя надежную инициацию пламени при любых рабочих условиях;
• Реле давления — мониторит давление в рампе и защищает систему от опасных отклонений, участвует в логике аварийной блокировки;
• Форсунки — точные распылители, обеспечивающие оптимизированную смесь газа и воздуха для эффективного сгорания и минимальных выбросов;
• Сервопривод — исполнительный механизм для регулировки положения клапана или заслонок при переходе между ступенями мощности;
• Клапан — основное запорное устройство газовой рампы с электроприводом и системой быстрого перекрытия при отказе;
• Электроды — рабочие элементы розжига и контроля искры, выполнены из стойких к коррозии сплавов и легко доступны для обслуживания.

Обслуживание и эксплуатация

• Регламент: ежегодная проверка герметичности рампы, контроль состояния форсунок и электродов;
• Ремонт: модульная компоновка упрощает замену топочного автомата, трансформатора розжига и сервопривода без снятия основного корпуса;
• Безопасность: встроенные датчики пламени и реле давления обеспечивают многоканальную защиту и минимизируют риск аварий.

Газовая горелка CIB Unigas NG280 — инженерное решение для операторов котельных, которым важна точность регулировки, устойчивость пламени и простота сервисного обслуживания. Применение качественных компонентов и модульный подход к сборке обеспечивают продолжительный срок службы и соответствие современным требованиям энергоэффективности и экологической безопасности.
