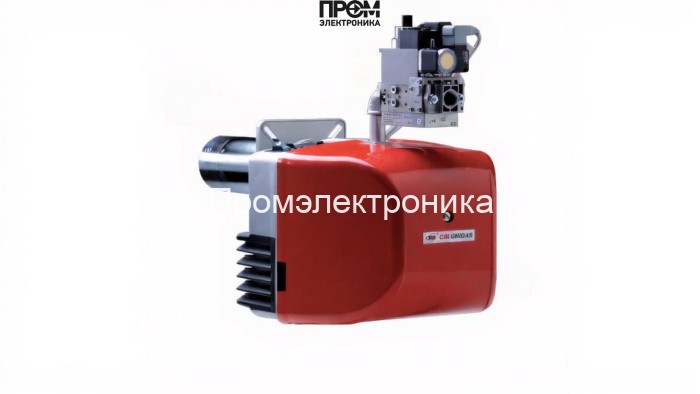

Газовая горелка CIB Unigas NG140 M-.AB.L.RU.A.0.25

Газовая горелка CIB Unigas NG140 M-.AB.L.RU.A.0.25 — компактное техническое описание

Предлагаемая горелка CIB Unigas NG140 — промышленный модуль двухступенчатого горения, рассчитанный на стабильную работу в диапазоне мощности 35–170 кВт. Конструкция оптимизирована под требования энергоэффективности и интеграции в современные системы управления котельными установками (автоматизация 2026), обеспечивает низкие эксплуатационные затраты и высокий ресурс при эксплуатации на природном газе (метан).

Ключевые параметры

• Мощность: 35–170 кВт; расход газа: 3.7–18 нм³/ч.
• Давление газовой рампы: 0.8–15 мбар; противодавление: −1…4 мбар.
• Питание: 220 В; потребляемая мощность: 480 Вт; электродвигатель: 180 Вт.
• Тип пламенной трубы: удлинённая, длина 270 мм; соединение: DN25 / Rp 1".
• Температурный режим: −10…+50 °C; класс защиты IP40; вес 18 кг.

Состав и основные узлы

Конструкция NG140 включает комплект взаимосвязанных компонентов, обеспечивающих безопасность и точность работы:

• топливный насос — дозирование газа и поддержание стабильного перепада в рампе;
• датчик пламени — быстрый мониторинг наличия горения с цифровым выходом для систем безопасности;
• топочный автомат — логика управления двухступенчатым циклом и согласование с внешней автоматика;
• трансформатор розжига — источник высокой частоты для надёжного искрового поджига при любых условиях;
• реле давления — контроль давления рампы и блокировка при отклонениях вне диапазона;
• форсунки — распределение газовой смеси для равномерного и низкоэмиссионного горения;
• серво‑привод — приведение заслонок и регулировочных механизмов в требуемое положение;
• клапан — запорные и дроссельные элементы с быстрым срабатыванием и герметичными уплотнениями;
• электроды — система зажигания и контроля искрового разряда для автоматического пуска.

Преимущества и эксплуатационные особенности

• Высокая точность двухступенчатого регулирования обеспечивает экономичный режим при частичных нагрузках.
• Удлинённая пламенная труба снижает тепловую нагрузку на стенки котла и улучшает стабильность пламени.
• Проектирование с учётом цифровой диагностики и совместимости с протоколами управления позволяет снизить время простоя.
• Унифицированные запасные части упрощают сервис и сокращают время замены компонентов.

Рекомендована для стальных и чугунных котлов, модульных тепловых пунктов и промышленных установок, где важна точность регулирования, безопасность и соответствие современным стандартам энергоэффективности.
