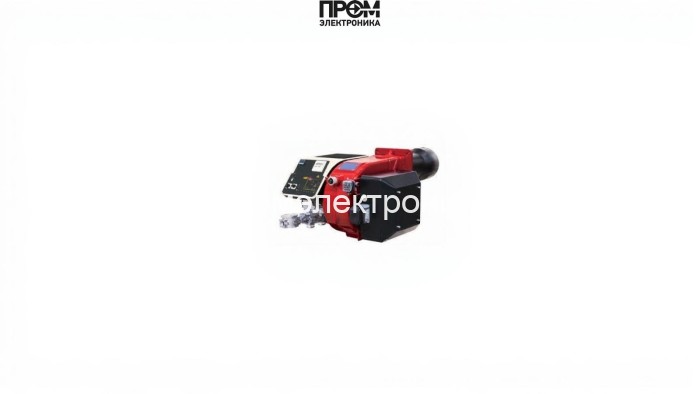

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50

Газовая горелка CIB Unigas C120A M-.AB.LR.RU.A.7.50 — техническое описание

Техническое описание предназначено для инженеров и специалистов по эксплуатации. Модель CIB Unigas C120A — двухступенчатая наддувная газовая горелка для промышленных котельных и технологических установок. В тексте объединены параметры из технического паспорта и ключевые конструктивные узлы, релевантные для обслуживания и интеграции в системы 2026 года.

Ключевые характеристики

• Мощность: 300–1200 кВт (двухступенчатое регулирование)
• Длина пламенной трубы: 490 мм (удлинённая)
• Электропитание: 220 / 380 В
• Электродвигатель вентилятора: 1500 Вт; потребляемая мощность системы — 2000 Вт
• Расход газа: 32–127 нм³/ч при давлении рампы 3–36 мбар
• Противодавление в топке: 0–8 мбар
• Класс защиты: IP40; вес 120 кг; габариты 122.2 × 99.2 × 50.2 см

Конструкция и состав — основные узлы

Горелка выполнена по модульной схеме с акцентом на быстрый доступ к обслуживаемым элементам. Набор основных деталей включает:

• Топливный насос — обеспечивает стабильное подпиточное давление в газовой рампе и совместим с рамповым давлением 3–36 мбар;
• Датчик пламени — ионизационный или оптический контроль, реализует быстрый стоп подачи при пропаже пламени;
• Топочный автомат — логический модуль управления последовательностью розжига, контроля аварий и самодиагностики;
• Трансформатор розжига — высоковольтный блок для образования искры на электродах при запуске;
• Реле давления — контроль минимального и максимального давления топлива и воздуха, обеспечивает блокировки по безопасности;
• Форсунки (инжекторы) — комплектных размеров для обеспечения заданной плотности распыла газа и стабильности горения;
• Сервопривод — обеспечивает точное позиционирование дроссельных заслонок при переходе между ступенями мощности;
• Клапан(ы) — электромагнитные запорные клапаны в газовой рампе с быстродействующей блокировкой подачи;
• Электроды — искровые электроды розжига и контроля пламени, выполнены с антикоррозионным покрытием.

Управление, безопасность и эксплуатация

• Алгоритм: старт на малой ступени → контроль параметров → переход на большую ступень по заданной логике;
• Защита: блокировка подачи газа при срабатывании реле давления, аварийном сигнале датчика пламени или отказе трансформатора розжига;
• Обслуживание: замена электродов и форсунок каждые 12 мес., проверка реле давления и топливного насоса при ТО, проверка сервопривода и электроники — ежегодно;
• Монтаж: требуется доступ для проверки рампы, клапанов и трансформатора; соблюдение вентиляционных и противопожарных норм.

Применение и интеграция

Горелка адаптирована для котлов с реверсивной камерой, водогрейных установок и технологических печей. Модульная схема упрощает замену форсунок, сервоприводов и электроники при модернизации под альтернативные топлива.

Продукт оптимизирован для современных систем автоматизации: открытый интерфейс управления и понятная структура сигналов упрощают интеграцию в SCADA и ПЛК 2026 года.
