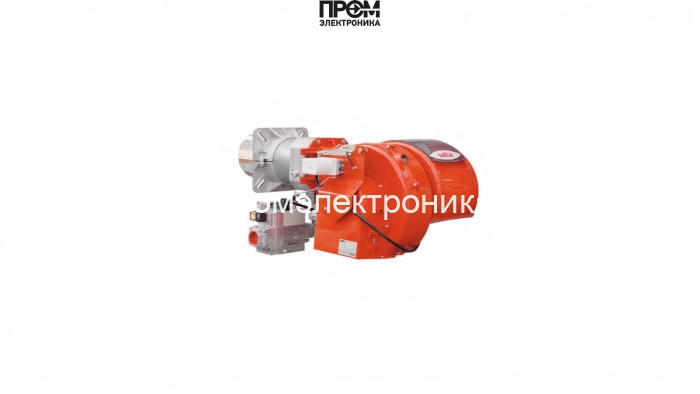

Газовая горелка Baltur TBG 650 LX MC

Газовая горелка Baltur TBG 650 LX MC — техническое описание и состав

Газовая горелка Baltur TBG 650 LX MC разработана для промышленных котельных и энергетических установок, где критичны высокая энергоэффективность, управляемость и соответствие современным экологическим нормам. Устройство обеспечивает рабочий диапазон 600–6500 кВт, соответствует концепции LowNOx и оптимизировано для эксплуатации при противодавлении 0–23 мбар. Питание 380 В, класс защиты IP54, длина пламенной трубы 650 мм, масса 203 кг — эти параметры делают горелку универсальным решением для паровых и водогрейных котлов средней и высокой мощности.

Ключевые преимущества (SEO 2026)

• Снижение выбросов NOx/CO благодаря конструкции LowNOx — соответствует современным экологическим стандартам и снижает затраты на очистку дымовых газов.
• Широкий диапазон мощности 600–6500 кВт с возможностью двухступенчатого и прогрессивного управления, а также опцией плавной модуляции через PID‑регуляцию.
• Надёжная электробезопасность и защита от пыли и влаги (IP54), адаптированная к промышленным условиям эксплуатации.
• Компактная монтажная конструкция с откидным фланцем упрощает сервис и быструю интеграцию в существующие топки.

Комплектующие и основные узлы

Конструкция горелки включает продуманный набор элементов для стабильной и безопасной работы. В составе оборудования присутствуют следующие ключевые детали:

• Топливный насос — обеспечивает стабильную подачу газовой смеси при изменяющемся давлении в сети и компенсирует динамические колебания, критичен для устойчивого пламени.
• Датчик пламени — ионизационный контроль или оптический датчик для мгновенного определения наличия устойчивого горения и исключения аварийных ситуаций.
• Топочный автомат (блок автоматики) — управляющий модуль LME/аналог, реализующий сценарии розжига, контроля, блокировок и мониторинга состояния горелки.
• Трансформатор розжига и электроды — формируют искровой разряд для запуска горения и поддерживают надежный розжиг при стандартных и критических условиях эксплуатации.
• Реле давления — контроль минимального и максимального давления газа на рампе, обеспечивает блокировки при выходе параметров за допустимые пределы.
• Форсунки и газовая рампа — обеспечивают качественное смешение топлива с воздухом, адаптированы под природный и сжиженный газ, равномерное распределение по огневой голове.
• Сервопривод воздушной заслонки и дозирующих клапанов — обеспечивает точную регулировку подачи воздуха и топлива для прогрессивного и модулированного режимов.
• Клапан подачи газа (электромагнитный и запорный) — многоуровневая система запирания и аварийной остановки, включая блок контроля герметичности.

Эксплуатация и техническое обслуживание

• Регулярная проверка элементов автоматики и датчиков; контроль герметичности клапанов и состояния форсунок — ключ к длительной безаварийной работе.
• Профилактическая чистка фильтров топливной рампы и проверка электродов/трансформатора розжига не реже одного раза в полугодие.
• Калибровка реле давления и проверка сервоприводов при первом пуске и ежегодно — для поддержания точной модуляции и безопасности.

Baltur TBG 650 LX MC — оптимизированное решение для объектов, требующих высокой коммерческой надежности, снижения выбросов и удобства интеграции в современные системы управления котельными. Для правильной настройки модуляции и обеспечения соответствия локальным нормам рекомендуется привлечение сертифицированного сервисного центра.
