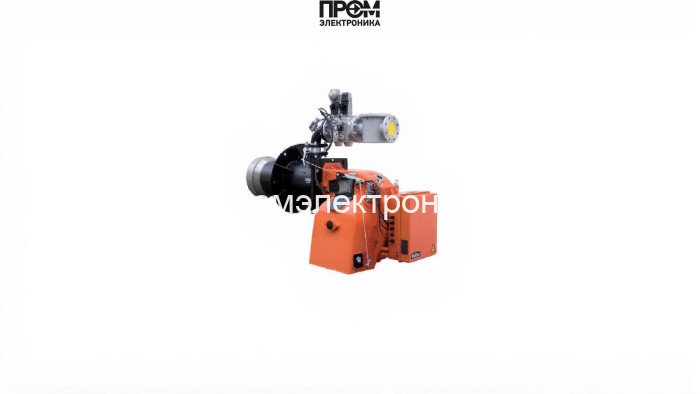

Газовая горелка Baltur GI 700 ME

Газовая горелка Baltur GI 700 ME — техническое описание и состав

Техническое описание предназначено для инженеров и техников, отвечающих за выбор и внедрение промышленных горелочных блоков. Baltur GI 700 ME — газовая горелка промышленного класса, спроектированная для эксплуатации на котлах мощностью 1–7 МВт. В тексте учтены рабочие параметры и конструктивные узлы, обеспечивающие надёжную и безопасную работу в условиях технических цехов и котельных на 380 В.

Ключевые параметры

• Мощность: 1000–7000 кВт.
• Расход газа: 101–704 нм³/ч.
• Электропитание: 380 В, 50–60 Гц; потребляемая электрическая мощность 19 500 Вт, электродвигатель 18 500 Вт.
• Противодавление: 0–23 мбар; длина пламенной трубы 500 мм.
• Класс защиты: IP40; уровень шума на полной мощности: 92.3 дБ.
• Габариты/вес: 183 × 106.5 × 90 см, 283 кг.

Конструктивные элементы и их функции

Состав горелки сформирован из узлов, выполнение которых критично для безопасности, управляемости и энергоэффективности:

• топливный насос — обеспечивает стабильное давление и подачу газовой смеси при переменных нагрузках и противодавлении;
• форсунки — формируют факел заданной конфигурации для оптимальной передачи тепла на теплообменник;
• клапан (электромагнитный/регулирующий) — выполняет блокировку подачи топлива и точную запорную функцию при переключениях режимов;
• реле давления — контролирует перепад давления на газовой рампе и запрашивает аварийные блокировки при отклонениях;
• топочный автомат (блок автоматики EN298) — реализует алгоритмы последовательного розжига, диагностики утечек и логики безопасности;
• датчик пламени (ионный элемент) — обеспечивает быстрый контроль наличия горения и обратную связь в систему управления;
• трансформатор розжига — высоковольтный блок (около 8 кВ) для стабильно быстрого поджига электродами;
• электроды (разряд и ионизация) — служат для инициирования и контроля пламени, подключаемы к микроамперметру для диагностики;
• серводвигатель/серводвигатель заслонки (сервопривод) — регулирует подачу воздух/смеси для поддержания оптимального коэффициента избытка воздуха.

Рабочие режимы и автоматизация

• Двухступенчатая и прогрессивная логика: быстрый переход между базовой и пиковой мощностью, с возможностью плавной модуляции при дооснащении электронным регулятором.
• Система контроля пламени по ионизации и программные блокировки на утечки и неисправности реле давления и клапанов.
• Интерфейс диагностики обеспечивает мониторинг состояния ТЭНов, трансформатора розжига, состояния электродов и сервоприводов.

Рекомендации по внедрению и обслуживанию

• Установка должна выполняться с учётом пространства для сервисного доступа к голoве сгорания и клеммной коробке автоматики.
• Плановое ТО: проверка герметичности рампы, калибровка реле давления, контроль состояния электродов и трансформатора розжига, инспекция форсунок и клапанов.
• При интеграции в АСУ ТП рекомендуется использовать внешние контроллеры для управления модуляцией и удалённой диагностики параметров потребления газа и состояния сервоприводов.

Baltur GI 700 ME — решение для промышленных котельных и технологических установок, где требуется высокая надёжность, точный контроль пламени и возможность интеграции в современные системы управления 2026 года. Компоновка узлов обеспечивает оперативное техобслуживание и минимальные простои при замене форсунок, электродов или привода заслонки.
