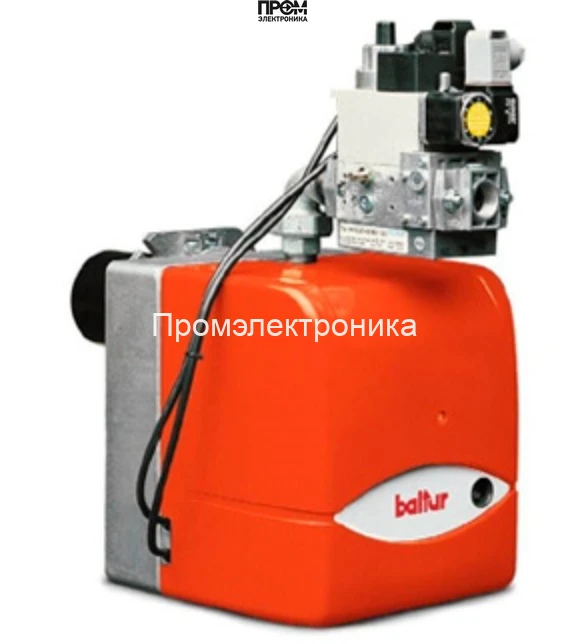

Газовая горелка Baltur BTG 6 P

Газовая горелка Baltur BTG 6 P — техническое описание и состав узлов

Представленная модель Baltur BTG 6 P — двухступенчатая газовая горелка промышленного класса, предназначенная для эффективной и надежной работы в малом и среднем теплообменном оборудовании. Конструкция ориентирована на длительную эксплуатацию при стабильном расходе топлива 1.6–4.2 нм³/ч и диапазоне мощности 30.6–56.3 кВт. Питание — 220 В, потребляемая мощность электрической части — 180 Вт. Класс защиты IP40 обеспечивает базовую защиту от проникновения пыли и влаги при установке в неагрессивной среде.

Ключевые характеристики

• Мощность: 30.6–56.3 кВт
• Тип: двухступенчатая (2 уровня мощности)
• Расход газа: 1.6–4.2 нм³/ч
• Противодавление: 0–1.4 мбар
• Длина пламенной трубы: 105 мм
• Электропитание: 220 В, потребление 180 Вт
• Уровень шума: 64 дБ
• Вес/габариты: 10.75 кг; 41 × 24.6 × 28.9 см
• Производитель: Baltur (Италия)

Состав основных узлов и их функции

• Топливный насос — обеспечивает подачу газа под заданным давлением, компенсирует небольшие перепады в газопроводе и стабилизирует рабочую смесь.
• Форсунки — формируют факел, обеспечивают равномерное распыление газа; в паре с пламенной трубой задают оптимальную длину и профиль пламени (105 мм).
• Электроды и датчик пламени — система розжига и контроля наличия факела; электрод формирует искру, датчик подтверждает горение и блокирует подачу при затухании.
• Трансформатор розжига — генерирует высоковольтный импульс для искрового воспламенения; рассчитан на номинальное напряжение горелки.
• Сервопривод — обеспечивает переключение между первой и второй ступенью мощности и точную позиционировку заслонок.
• Клапан (газовый запорный) — обеспечивает запирание подачи топлива при останове или аварии; интегрируется с системой управления.
• Реле давления — контролирует перепад и противодавление в камере сгорания, защищая горелку от работы при недопустимых условиях.
• Топочный автомат (блок управления) — реализует логику последовательности пуска/останова, контроль безопасности и интерфейс для внешней автоматики.

Преимущества конструкции и эксплуатационные особенности

• Модульная компоновка узлов облегчает сервисное обслуживание и замену компонентов без демонтажа корпуса.
• Оптимизированное смешение воздуха и газа за счёт центробежного вентилятора обеспечивает стабильность горения и минимальные выбросы.
• Соответствие современным требованиям энергоэффективности и возможность интеграции с системами автоматизации зданий (BMS) и диагностикой по 2026 году.
• Надёжная защита: блокировка подачи газа при отказе датчика пламени или срабатывании реле давления.

Рекомендации по установке и обслуживанию

• Проверять соответствие противодавления (0–1.4 мбар) и длины пламенной трубы с технической документацией котла перед монтажом.
• Ежесезонная проверка электродов, форсунок, состояния уплотнений фланца и корректности работы топочного автомата.
• При необходимости интеграции с внешней системой управления использовать рекомендованные интерфейсы и экраны помех для трансформатора розжига.

Baltur BTG 6 P — решение для тех, кто ищет надёжную, сервисопригодную и экономичную горелку со сбалансированным набором компонентов: топливный насос, форсунки, электроды, датчик пламени, трансформатор розжига, сервопривод, клапан, реле давления и топочный автомат обеспечивают безопасность и точность управления процессом горения.
