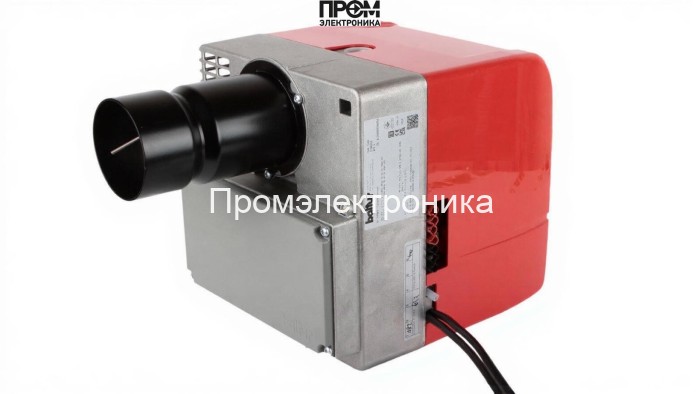

Газовая горелка Baltur BTG 6 MM065 A20C-R1/2

Газовая горелка Baltur BTG 6 MM065 A20C-R1/2 — технический обзор

Данная техническая спецификация описывает конструктивные и эксплуатационные особенности газовой одноступенчатой горелки Baltur BTG 6 MM065 A20C-R1/2. Решение разработано для компактных и средних теплогенераторов и ориентировано на стабильную работу на природном газе при мощности 30.6–56.3 кВт. Конструкция и автоматизация спроектированы с прицелом на повышенную надежность, минимизацию простоев и соответствие современным требованиям энергоэффективности 2026 года.

Ключевые параметры

• Диапазон мощности: 30.6–56.3 кВт;
• Расход газа: 3.1–5.7 нм³/ч;
• Давление газовой рампы: 4.95–12.5 мбар;
• Противодавление в камере: 0–1.4 мбар;
• Питание: 220 В, потребляемая мощность 180 Вт, электродвигатель вентилятора 100 Вт;
• Класс защиты: IP40; уровень шума: 64 дБ;
• Габариты и масса: 41 × 24.5 × 28.9 см, 10.75 кг;
• Тип соединения: Rp 1/2".

Составные узлы и их функции

Модульная архитектура горелки предусматривает взаимозаменяемые блоки. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении, компенсируя колебания магистрали и поддерживая оптимальное соотношение воздух/топливо.
• Датчик пламени — мониторит наличие воспламенённого факела и в автоматическом режиме блокирует подачу газа при отсутствии контроля, обеспечивая противопожарную безопасность.
• Топочный автомат — центральный контроллер запуска и остановки, реализует логические алгоритмы безопасности, задержки розжига и последовательность операций при запуске.
• Трансформатор розжига — генерирует высоковольтный импульс для поджига смеси через электроды, рассчитан на интенсивную многократную эксплуатацию.
• Реле давления — контролирует давление в рампе; при выходе параметра за пределы рабочей зоны инициирует аварийную остановку.
• Форсунки — точная классировка геометрии сопел и гидравлической схемы обеспечивает корректное распределение газа и стабильный факел при минимальных выбросах.
• Сервопривод — управляет заслонками и клапанами подачи воздуха/газа, реализует заданную позицию в ручном и автоматическом режимах для оптимизации КПД.
• Клапан — газовый запорный механизм с двойной блокировкой, обеспечивает герметичное перекрытие и совместим с промышленными системами безопасности.
• Электроды — элементы розжига и контроля пламени, выполнены из коррозионно-стойких материалов и настроены на стабильный искровой разряд.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка датчиков и реле давления каждые 3–6 месяцев.
• Плановая очистка головы сгорания и форсунок поддерживает оптимальный расход газа и снижает выбросы.
• Модульная конструкция позволяет быстро заменить трансформатор розжига, сервопривод или топочный автомат, минимизируя время простоя.

Baltur BTG 6 представляет собой сбалансированное решение для котельных и промышленных установок, где приоритетом являются надежность, простота сервисного обслуживания и соответствие современным стандартам энергоэффективности и безопасности.
