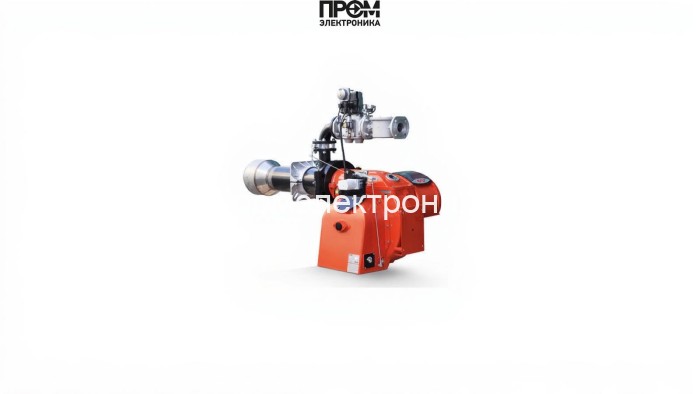

Газовая горелка Baltur BGN 450 ME V

Техническое описание газовой горелки Baltur BGN 450 ME V

Газовая горелка Baltur BGN 450 ME V — промышленный модуль для котельных и теплогенераторов, спроектированный для надёжной работы на природном и сжиженном газе в диапазоне мощности 500–4300 кВт. Аппарат обеспечивает контролируемую модуляцию подачи топлива, пониженный уровень выбросов NOx и адаптирован для интеграции в современные автоматизированные системы управления по стандартам 2026 года.

Ключевые технические параметры

• Тепловая мощность: 500–4300 кВт;
• Расход газа: 50–430 нм³/ч;
• Электропитание: 380 В, 50 Гц; потребляемая мощность ≈ 8400 Вт;
• Длина пламенной трубы: 480 мм; противодавление: 0–25 мбар;
• Класс пылевлагозащиты: IP54; уровень шума на макс. мощности ≈ 87.1 дБ;
• Габариты и вес: 187×88×80 см, 163.5 кг.

Конструкция и составные элементы

Модульная архитектура Baltur BGN 450 ME V объединяет механические и электрические компоненты в моноблочном корпусе с вентилируемым кожухом. Для обеспечения надежности и удобства сервисного обслуживания в конструкцию включены следующие основные узлы:

• топливный насос и газовая рампа с фильтрацией и регуляцией давления для стабильной подачи топлива;
• форсунки и электромагнитные клапаны для точной дозиpовки газа и быстрого перекрытия при аварии;
• реле давления и регуляторы безопасности для контроля минимального и максимального давления;
• трансформатор розжига высокого напряжения и электроды зажигания/ионизации для инициирования и контроля пламени;
• датчик пламени (ионизационный) и система контроля состояния пламени — основной элемент безопасности;
• топочный автомат (микропроцессорный блок управления BT 320) с интерфейсом, индикацией и возможностью удалённого мониторинга;
• сервопривод заслонки воздуха для управления подачей воздуха и поддержания оптимального состава смеси;
• клапанная группа (включая запорные и предохранительные клапаны) для герметичности и быстрого перекрытия;
• вспомогательные элементы: трёхфазный вентилятор с частотным приводом, стяжной фланец и механизмы регулировки выступа головки горения.

Эксплуатационные свойства и преимущество

• Высокая адаптивность: простая интеграция в системы с модуляцией и двухступенчатым режимом;
• Безопасность: автоматический контроль пламени, несколько уровней блокировок и реле давления;
• Энергоэффективность: оптимизация работы вентилятора и шаговый сервопривод для снижения энергопотребления;
• Обслуживание: модульный доступ к блоку смешения и быстросъёмные соединения для сокращения времени ТО;
• Экологичность: конструктивные решения для снижения NOx и соответствие современным нормам выбросов.

Описание ориентировано на инженеров, пуско-наладочные бригады и проектировщиков котельных. При выборе и установке рекомендуется учитывать требования к подключению газовой подводки, заземлению и соответствие местным нормам безопасности.
