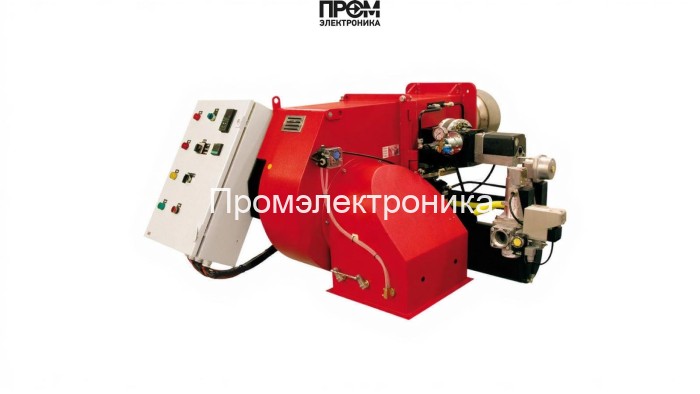

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TC VGD 40.080

Газомазутная горелка Ecoflam MULTIFLAM 600.1 PR TC VGD 40.080 — техническое описание и состав узлов

Предлагаемая двухтопливная моноблочная горелка Ecoflam MULTIFLAM 600.1 разработана для промышленного теплопроизводства с приоритетом надежности, точной модуляции и соответствия современным экологическим требованиям. В описании приведены ключевые технические параметры и детализованный состав узлов горелки, необходимых для проектирования, монтажа и сервисного обслуживания.

Ключевые параметры

• Мощность: 1500–5800 кВт
• Расход топлива: 132–510 кг/ч
• Длина пламенной трубы: 354 мм (короткая)
• Электродвигатель: 15 кВт; питание 220/380 В; класс защиты IP55
• Противодавление: 0–20 мбар; давление рампы: 30–77 мбар
• Эмиссии NOx: газ <120 мг/кВт·ч, мазут <250 мг/кВт·ч

Состав и основные детали горелки

Ниже приведен перечень основных узлов и функциональных компонентов горелки MULTIFLAM 600.1 с краткой технической характеристикой каждого элемента. Эти элементы формируют рабочую надёжность, безопасность и возможность интеграции в современные автоматизированные котельные.

• Топливный насос — плунжерный/винтовой насос для подачи мазута под необходимым давлением с подогревом и адаптацией вязкости; обеспечивает стабильную подачу при переключениях топлива.
• Датчик пламени — оптический или ионизационный сенсор с быстрым откликом для контрольного мониторинга наличия горения и обеспечения безопасности автоматических выключений.
• Топочный автомат — программируемый блок управления с функциями модуляции мощности, задержек безопасности, логики переключения топлива и диагностикой отказов.
• Трансформатор розжига — источник высокого напряжения для инициирования искрового розжига; рассчитан на длительный ресурс и устойчивость к температурным колебаниям.
• Реле давления — контроль давления в рампе и линиях топлива; обеспечивает аварийную остановку при выходе параметров за пределы допустимого диапазона.
• Форсунки — сменные распылители для мазута с точной характеристикой факела, обеспечивают равномерное распределение топлива и оптимальное смешивание с воздухом.
• Сервопривод — пропорциональный привод подачи воздуха/газа для точного управления соотношением смесь/воздух при модуляции и переходных режимах.
• Клапан — электромагнитные запорные клапаны класса «А» в газовой рампе и запорные устройства в масляной линии для полной перекладки подачи при переключении топлива.
• Электроды — искровые электроды розжига и контроля пламени с высокой коррозионной стойкостью и простой заменой в сервисном окне.

Интеграция и эксплуатация

• Моноблочная компоновка упрощает монтаж и снижает время подключения в котельной.
• Панель управления обеспечивает удалённую диагностику, логирование ошибок и настройку под требования проекта, что важно для SEO-ориентированных запросов 2026 года по интеграции «умных» котельных систем.
• Рекомендуется регулярный контроль: проверка датчика пламени и реле давления, чистка форсунок и фильтров, проверка трансформатора розжига и состояния электродвигателя.

Технический профиль MULTIFLAM 600.1 делает её оптимальным выбором для промышленных паровых и водогрейных котлов, где требуется быстрое автоматическое переключение топлива, низкие выбросы и высокая энергетическая эффективность.
