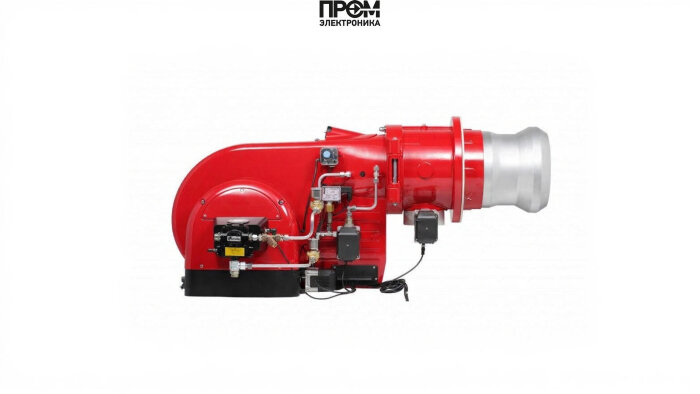

Газодизельная горелка Weishaupt RGL 30/2-A, 2, исп. 3LN

Газодизельная горелка Weishaupt RGL 30/2-A, 2, исп. 3LN — техническое описание и эксплуатационные особенности

Weishaupt RGL 30/2-A, 2 (LowNOx) — промышленная комбинированная газодизельная горелка для котлов 300–2000 кВт, разработанная для стабильной и экономичной работы в условиях производства и коммунального хозяйства. Описание ориентировано на инженеров и сервисные службы: приводится конструктивный состав, ключевые узлы и рекомендации по эксплуатации с упором на требования 2026 года по энергоэффективности и цифровой интеграции.

Краткие технические сведения

• Тип: комбинированная газ/дизель, двухступенчатая (возможна модуляция с опцией).
• Диапазон мощности: 300–2000 кВт; расход дизтоплива ≈180 кг/ч; расход газа до 42,8 нм³/ч.
• Питание: 380 В; класс защиты IP40; длина пламенной трубы 360 мм.
• Соответствие: EN 676/EN 267, LowNOx-версия для снижения эмиссий.

Конструктивные элементы и основные узлы

Горелка состоит из набора функциональных компонентов, объединённых в модульную конструкцию для быстрой диагностики и замены. В составе системы предусмотрены следующие элементы:

• топливный насос — обеспечивает подачу дизтоплива с заданным напором и защитой от кavitации;
• датчик пламени — оптический модуль QRI для контроля стабильности горения и аварийного отключения;
• топочный автомат — микропроцессорный менеджер горения для управления последовательностью пуска/остановки и обмена по CAN-шине;
• трансформатор розжига — формирует импульс высокого напряжения для работы электродов;
• реле давления — интерфейс безопасной блокировки при падении/избыточном давлении топлива или воздуха;
• форсунки — первичная и вторичные форсунки с точной распылительной геометрией для оптимизации смеси;
• сервопривод — шаговые/серводвигатели для регулирования воздушных заслонок и дросселей;
• клапан — электромагнитные и механические клапаны безопасности газа и жидкости;
• электроды — контроль поджига и стабилизации пламенной короны.

Особенности управления и сервис

• Цифровой менеджер обеспечивает адаптивное регулирование топливно-воздушного соотношения и коммуникацию с системами здания.
• Модульность конструкции упрощает замену форсунок, насосов и сервоприводов без демонтажа головки сгорания.
• Система диагностики фиксирует параметры работы датчика пламени, состояния реле давления и трансформатора розжига для удалённого мониторинга.

Эксплуатационные рекомендации

• Плановое ТО: проверка герметичности топливных магистралей, чистка форсунок, тестирование датчика пламени и реле давления.
• При интеграции с АСУ ТП использовать защищённые интерфейсы CAN и фильтровать сетевые помехи от трансформатора розжига.
• Требования к персоналу: обслуживание квалифицированными специалистами с допуском по газовому и электрическому оборудованию.

Weishaupt RGL 30/2-A обеспечивает безопасный, управляемый и энергоэффективный режим работы котла с минимальными выбросами, быстрой диагностикой узлов и возможностью модернизации в рамках современных стандартов 2026 года.
