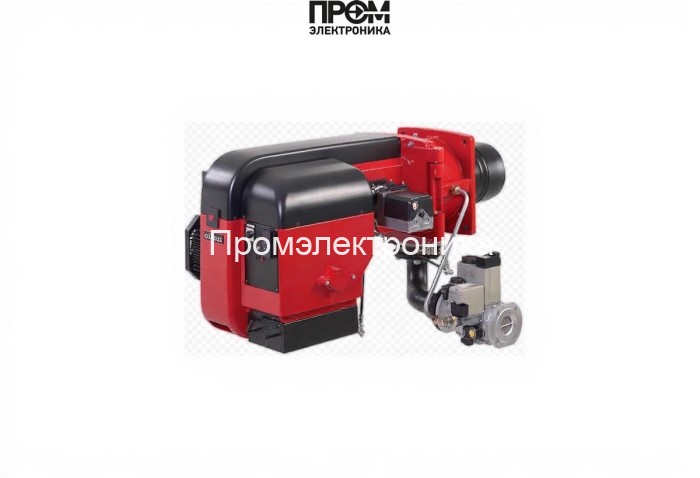

Газодизельная горелка Oilon GKP-140 M

Газодизельная горелка Oilon GKP-140 M — техническое описание и состав

Oilon GKP-140 M — модулируемая комбинированная газодизельная горелка, спроектированная для промышленного теплоснабжения с диапазоном мощности 410–2350 кВт. Решение ориентировано на устойчивую автоматизированную работу в котельных и технологических печах, где требуется точное управление горением при противодавлении до 15 мбар и надёжная интеграция в существующие системы. В описании приведены ключевые конструктивные элементы, эксплуатационные особенности и монтажные рекомендации для специалистов по пусконаладке и сервису.

Ключевые параметры и эксплуатационная среда

• Мощность: от 410 до 2350 кВт — плавное модулирование под нагрузку;
• Питание: 380 В, электродвигатель 4000 Вт;
• Рабочая температура: 0…+40 °C; класс защиты IP20;
• Длина пламенной трубы: 220 мм; номинальный диаметр подключения DN 15, тип соединения R 1/2;
• Работа на природном газе и дизельном топливе (вязкость 4–12 cSt, фильтрация до 125 мкм).

Конструктивные узлы и состав горелки

Горелка собрана из проверенных компонентов, каждый из которых обеспечивает точность управления и безопасность работы. В состав изделия входят:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива с заданным давлением, рассчитан на двухтрубное подключение и совместим с фильтрами очистки до 125 мкм;
• Датчик пламени — контролирует наличие и стабильность факела, интегрируется с системой автоматики для быстрого отключения при нештатных условиях;
• Топочный автомат — программный контроллер управления процессом горения, реализует последовательность розжига, контроля и защиты;
• Трансформатор розжига — формирует высоковольтные импульсы для электродов, гарантирует устойчивый поджиг при любых режимах;
• Реле давления — контролирует показатели топлива/газа и защищает систему при перепадах давления;
• Форсунки — обеспечивают тонкое распыление дизельного топлива для оптимального соотношения воздух/топливо и минимальных выбросов;
• Сервопривод (серводвигатель) — модулирует подачу воздуха и топлива, реализует точное управление коэффициентом избытка воздуха;
• Клапан — запорные и регулирующие элементы для топлива и газа, выполнены с учетом быстрого закрытия при аварии;
• Электроды — элементы поджига и ионизационного контроля пламени, рассчитаны на долговременную эксплуатацию.

Интеграция, безопасность и обслуживание

• Модульная конструкция упрощает замену форсунок, насосов и трансформатора розжига без демонтажа корпуса;
• Топочный автомат и датчик пламени обеспечивают защитные сценарии: аварийное отключение, повторный розжиг, сигнализацию о неисправности;
• Регламентное обслуживание включает проверку фильтров, состояние электродов, калибровку реле давления и тестирование трансформатора розжига;
• Рекомендуется квалифицированная настройка сервопривода и проверка параметров модуляции при вводе в эксплуатацию.

Применение

Oilon GKP-140 M подходит для промышленных котельных, теплогенераторов и технологических печей, где требуется надёжная модуляция мощности и работа при противодавлении до 15 мбар. Компактные габариты и стандартизированные соединения обеспечивают быструю интеграцию и минимальные затраты на модернизацию объектов.
