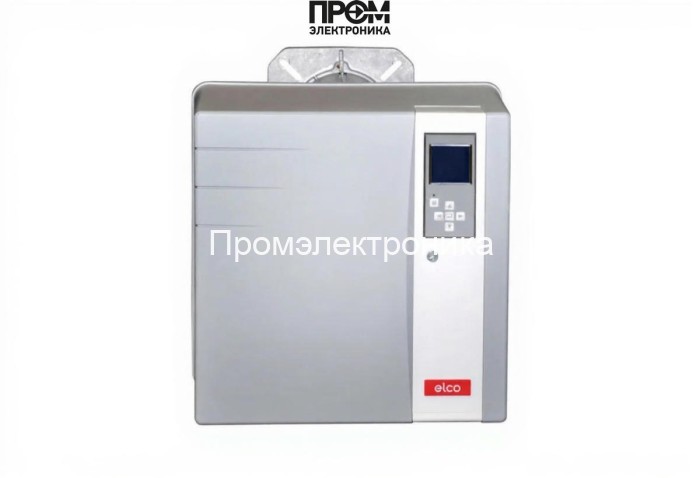

Газодизельная горелка Elco VGL 5.700 M GT-D421 KN

Газодизельная горелка Elco VGL 5.700 M GT-D421 KN — техническое описание для проектирования и эксплуатации

Краткое техническое описание предназначено для инженеров и сервисных специалистов. Горелка Elco VGL 5.700 M GT-D421 KN — комбинированное решение (газ/дизель) с диапазоном мощности 200–700 кВт, короткой пламенной трубой 215 мм и стандартным фланцевым соединением Rp 2". Конструкция модульная, обеспечивает удобство монтажа, наладки и быстрого сервисного вмешательства.

Ключевые параметры

• Диапазон мощности: 200–700 кВт;
• Питание: 220 В, электродвигатель 1100 Вт, потребляемая мощность до 2000 Вт;
• Класс защиты: IP41; уровень шума: 78 дБ;
• Рабочая температура: −10 … +60 °C; вес 60 кг; габариты 75.2 × 58.1 × 54.9 см;
• Давление газа рампы: 3.5–13 мбар; противодавление: 0–9 мбар.

Конструктивный состав — основные узлы

Горелка состоит из набора функциональных модулей, каждый из которых отвечает за надёжность и точность горения. В состав входят:

• топливный насос — обеспечивает подачу дизельного топлива с регулируемым напором и стабильной подачей топлива к форсункам;
• форсунки — прецизионные распылители, настроенные под диапазон мощностей для равномерного распыления;
• датчик пламени — оптический/ионный контроль наличия горения для быстрого отключения при пропадании пламени;
• топочный автомат (блок управления) — реализует алгоритмы розжига, переключения топлива, защит и диагностики согласно настройкам 2026 года;
• трансформатор розжига — импульсный источник высокого напряжения для создания стабильной искры на электродах;
• электроды — элементы искрового розжига и контроля пламени, расположенные в головке сгорания;
• реле давления — контролирует перепады в системе топлива/воздуха и обеспечивает аварийное отключение при выходе параметров за пределы нормы;
• сервопривод — управляет положением клапана/дросселя для точной модуляции воздушного и топливного потоков;
• клапан (газовый/топливный) — электромеханический запорный элемент с быстрым реагированием и герметичностью.

Особенности эксплуатации и SEO-ориентированные рекомендации 2026

• Использовать оригинальные фильтры и форсунки для стабильной работы топливного насоса и предотвращения износа;
• Проверять калибровку датчика пламени и целостность электродов при каждом плановом обслуживании;
• Настраивать параметры топочного автомата с учётом динамики нагрузки и требований по выбросам (минимизация CO и NOx);
• При интеграции в котельную систему обеспечить защиту от перепадов давления с помощью реле давления и фильтров;
• Хранение и эксплуатация в температурном диапазоне −10…+60 °C; при холодном пуске рекомендована термоизоляция топливной магистрали.

Вывод

Elco VGL 5.700 M GT-D421 KN — промышленная комбинированная горелка с продуманной модульной архитектурой. Наличие топливного насоса, форсунок, датчиков пламени, трансформатора розжига, электродов, реле давления, сервопривода и клапанов гарантирует безопасность, точность регулирования и совместимость с современными требованиями энергоэффективности и экологических норм 2026 года.
