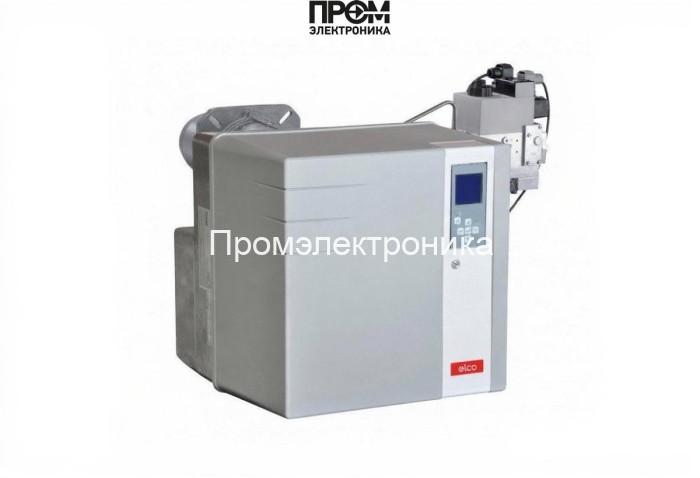

Газодизельная горелка Elco VGL 4.460 DP KN d311

Газодизельная горелка Elco VGL 4.460 DP KN — техническое описание и состав узлов

Газодизельная горелка Elco VGL 4.460 DP KN — промышленное решение для непрерывного теплоснабжения с автоматическим резервированием топлива. Устройство спроектировано как моноблок с интегрированной системой управления и обеспечивает стабильную мощность в диапазоне 168–460 кВт при противодавлении 0–4.5 мбар и рабочей температуре от −10 до +60 °C. Класс защиты IP41 и электрическое питание 220 В гарантируют надёжную эксплуатацию в типичных котельных условиях.

Ключевые технические параметры

• Мощность: 168–460 кВт
• Тип: комбинированная (газ/дизель)
• Длина пламенной трубы: 247 мм (короткая)
• Газовая рампа: d311 (3/4" - Rp1")
• Электропитание: 220 В, электродвигатель 420 Вт, потребляемая мощность 553 Вт
• Уровень шума: 70 дБ; вес: 56 кг; габариты: 88.7×46.5×47.5 см

Состав основных узлов и их функции

Конструктивно горелка выполнена с акцентом на безопасность, обслуживаемость и быстрый переход между источниками топлива. В описании ниже перечислены основные детали и их назначение:

• Топливный насос — подача дизельного топлива под регулируемым давлением; обеспечивает стабильную подачу при переходе на резерв.
• Датчик пламени — контроль наличия факела и блокировка подачи топлива при его отключении, минимизирует риск аварийных выбросов.
• Топочный автомат — встроенная логика управления последовательностью розжига, контроля заслонок и смены топлива.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига, гарантируя надёжный запуск в любых условиях.
• Реле давления — контроль давления воздуха и топлива; предотвращает работу при недопустимых параметрах системы.
• Форсунки — атомизация дизельного топлива для оптимального сжигания; доступны заводские конфигурации под d311/d337.
• Сервопривод — точное управление воздушной заслонкой и положением регуляторов подачи топлива для поддержания КПД и низких выбросов.
• Клапан — газовый и топливный клапаны с надёжной герметизацией, обеспечивают безопасное перекрытие подачи при остановке.
• Электроды — розжиг и контроль искры, выполнены из устойчивых материалов для длительного срока службы.

Эксплуатационные преимущества и соответствие стандартам

• Автоматическое переключение между газом и дизелем без остановки теплообмена — повышенная надёжность систем резервирования.
• Оптимизированная воздушная система и шумоизоляция корпуса — снижение уровня шума до 70 дБ.
• Соответствие нормам по выбросам при работе на газе (EN 676) и дизтопливе (EN 267) благодаря точной подаче и управлению форсунками.
• Удобство обслуживания: быстрая разборка головы сгорания, доступ ко всем критическим узлам и модульное крепление компонентов.

Elco VGL 4.460 DP KN подходит для промышленных котельных, объектов социальной инфраструктуры и предприятий с требованием резервирования топлива. Техническая компоновка и наличие ключевых компонентов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов — обеспечивают эффективную, безопасную и управляемую работу агрегата в современных инженерных системах.
