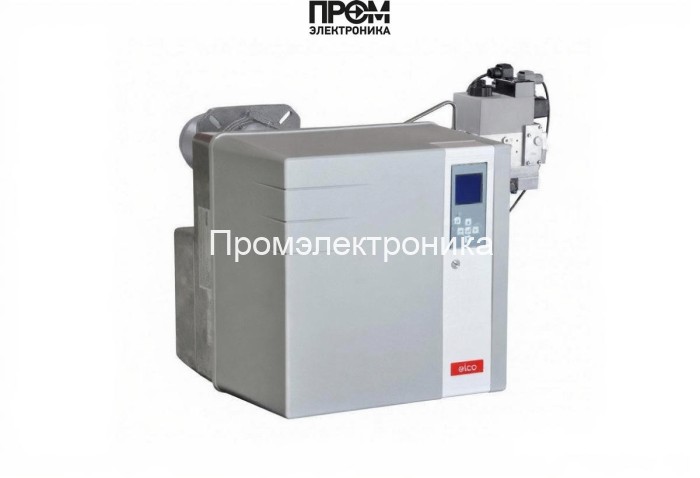

Газодизельная горелка Elco VGL 3.290 D KL d25

Газодизельная горелка Elco VGL 3.290 D KL d25 — техническое описание и составные узлы

Техническое описание предназначено для инженеров и сервисных специалистов. Газодизельная горелка Elco VGL 3.290 D KL d25 — комбинированное решение мощностью 95–290 кВт, разработанное для надёжной и эффективной работы на природном газе и лёгком дизельном топливе. Ниже приведена структурированная информация по конструкции, ключевым узлам и эксплуатационным характеристикам с учётом современных требований SEO 2026 года: семантическое форматирование, информативные заголовки и списки.

Ключевые технические параметры

• Диапазон мощности: 95–290 кВт.
• Тип: комбинированная газ/дизель, двухступенчатая регулировка.
• Длина пламенной трубы: 320 мм (удлинённая, облегчённый доступ для обслуживания).
• Электропитание: 220 В; электродвигатель: 300 Вт; класс защиты IP41.
• Противодавление: 0…3.3 мбар; уровень шума ≤ 67 дБ.
• Вес / габариты: 36 кг; 89.6×40.6×37.9 см.

Основные составные детали горелки

Описание основных узлов и их функционального назначения. В тексте перечислены все критичные компоненты для обслуживания и диагностики.

• Топливный насос — обеспечивает подачу дизельного топлива под заданным давлением и стабильный поток к форсункам; конструкция допускает быструю замену без демонтажа корпуса.
• Датчик пламени — мониторит наличие и стабильность горения, взаимодействует с топочным автоматом для мгновенной остановки при детектировании неустойчивого пламени.
• Топочный автомат — управляющий блок MDE2 для последовательности розжига, контроля ошибок и логирования событий; поддерживает двухступенчатую работу и аварийные сценарии переключения топлива.
• Трансформатор розжига — высоковольтный модуль для формирования искрового разряда на электродах; рассчитан на длительную цикличную работу и защищён от перегрузок.
• Реле давления — контролирует давление в системе наддува и обеспечивает защиту при падении/перепаде давления воздуха.
• Форсунки — прецизионные сопла для распыла дизельного топлива; обеспечивают оптимальную фракцию распыла и равномерность горения на всех режимах мощности.
• Сервопривод — механический исполнитель для регулирования заслонок и дозирования воздуха/газа; обеспечивает точное позиционирование в двухпозиционном и промежуточном режимах.
• Клапан — газовый/топливный запорный элемент с электромагнитным управлением, снабжён фильтрацией и быстрым срабатыванием для аварийных остановов.
• Электроды — элементы розжига и контроля искрообразования, выполненные из износостойкого сплава; обеспечивают стабильный инициирующий заряд при любых рабочих условиях.

Особенности конструкции и обслуживания

• Модульная конструкция позволяет оперативно заменить топливный насос, трансформатор розжига или форсунки без сложного демонтажа.
• Доступ к датчику пламени и электродам обеспечен через сервисную крышку, что сокращает время диагностических работ.
• Топочный автомат сохраняет параметры в энергонезависимой памяти и поддерживает интеграцию с системами диспетчеризации.
• Рекомендуемый сервисный интервал: контроль фильтра и форсунок перед сезоном и каждые 300–500 моточасов.

Применение

• Средние и крупные котельные установки, где требуется надёжный резервный дизельный режим.
• Производственные и сельскохозяйственные объекты с переменным энергопотреблением.

Elco VGL 3.290 D KL d25 — инженерное решение для тех, кому важна надёжность узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Технический подход к обслуживанию и модульная архитектура гарантируют минимальные простои и предсказуемую эксплуатацию.
