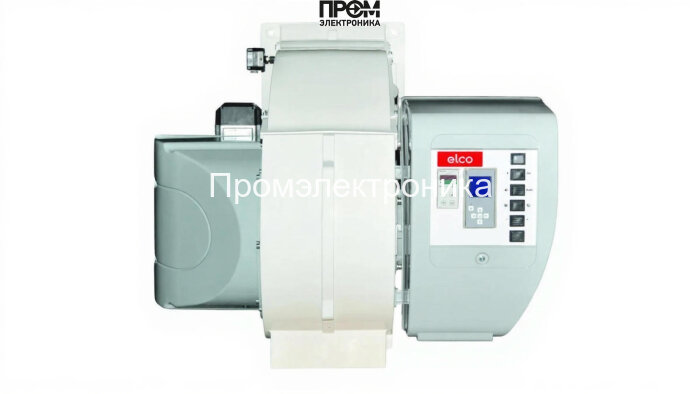

Газодизельная горелка Elco EK-EVO 6.2400 GL-EZ3/BT3/KN + GT-D453-2

Техническое описание газодизельной горелки Elco EK‑EVO 6.2400 GL‑EZ3/BT3/KN + GT‑D453‑2

Документ представляет собой детализированное техническое описание комбинированной газодизельной горелки Elco EK‑EVO 6.2400, подготовленное в стиле инженерной спецификации и оптимизированное под SEO 2026 года. Продукт рассчитан на промышленное применение в котельных и технологических установках с тепловой нагрузкой от 290 до 2550 кВт. В тексте приведены конструктивные узлы, рабочие параметры, эксплуатационные требования и элементы регулярного обслуживания, с акцентом на модульную архитектуру и надежность комплектующих.

Краткие технические параметры

• Вид топлива: газ/дизель (комбинированное исполнение).
• Диапазон мощности: 290–2550 кВт.
• Длина пламенной трубы: 330 мм (короткая пламенная труба).
• Расход топлива: дизель 11.86 кг/ч; расход газа 6.99–11.39 нм³/ч.
• Электропитание и потребление: 220 В, Pmax ≈ 5250 Вт; электродвигатель 3000 Вт.
• Рабочие давления: рампа 5–80 мбар; противодавление 0–15 мбар.
• Класс защиты: IP41, уровень шума 75 дБ.
• Габариты/масса: 137.8 × 103.5 × 81.2 см, масса 225 кг.

Конструкция: основные узлы и компоненты

Горелка спроектирована по модульному принципу: каждый функциональный блок доступен для обслуживания и замены без демонтажа основного корпуса. В состав изделия входят следующие ключевые элементы, критичные для управления процессом горения и безопасности:

• топливный насос — обеспечивает стабильную подачу дизельного топлива при любых рабочих давлениях;
• датчик пламени — оптический/ионный модуль контроля наличия устойчивого факела;
• топочный автомат — программируемый контроллер управления режимами и защитами;
• трансформатор розжига — высоковольтный блок для инициирования искрового разряда;
• реле давления — блок контроля минимального/максимального давления в магистрали;
• форсунки — сменные распылители для дизельного режима с заданной характеристикой распыла;
• серводвигатель (сервопривод) — исполнительный механизм для регулирования заслонок и дозирования;
• клапан (электромагнитный/запорный) — обеспечивает аварийное и рабочее перекрытие топлива;
• электроды — высоковольтные элементы искрообразования и контроля зажигания.

Функциональные особенности и эксплуатация

• трёхступенчатая модуляция мощности для оптимизации КПД и снижения эмиссий;
• автоматический переход между газовым и дизельным режимами с сохранением параметров горения;
• корпус со звукоизоляцией и монтажными фланцами для быстрой интеграции в котельную линию;
• встроенные датчики давления и температуры для реализации защитных сценариев и аварийных отключений;
• сервисная доступность узлов: форсунки, насос, трансформатор розжига и электрокомпоненты — стандартные профилактические заменяемые элементы.

Техническое обслуживание и рекомендации

• регламентные проверки форсунок и состояния электродов — не реже одного раза в квартал;
• проверка герметичности газовой рампы и работоспособности реле давления перед сезоном пиковых нагрузок;
• тестирование датчика пламени и трансформатора розжига при каждом полном сервисе;
• использование оригинальных комплектующих Elco при ремонтах и замене расходных материалов;
• настройка топочного автомата и балансировка подачи воздуха/топлива ежегодно для поддержания оптимального КПД.

Данное описание предоставляет инженерно-ориентированный обзор состава и возможностей горелки Elco EK‑EVO 6.2400, пригодный для подготовки технического задания, проектных спецификаций и эксплуатационных инструкций. Для интеграции в существующие решения рекомендуется сверить параметры подключения (Rp 2") и требования по противодавлению (0–15 мбар) с паспортом котла и схемой газоснабжения.
