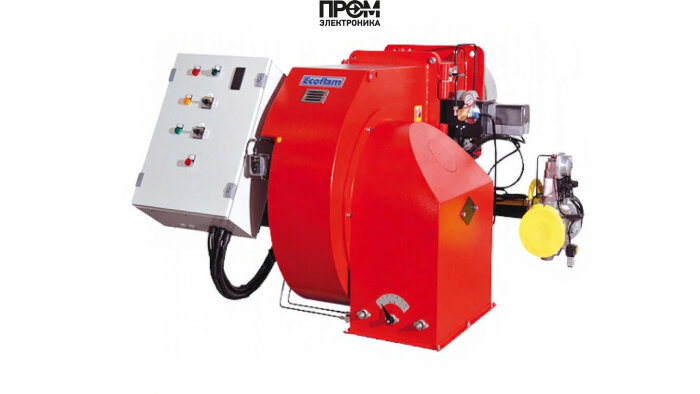

Газодизельная горелка Ecoflam MULTICALOR 800.1 PR TC VGD 40.080

Газодизельная горелка Ecoflam MULTICALOR 800.1 PR TC VGD 40.080 — техническое описание и состав

Ecoflam MULTICALOR 800.1 — промышленная комбинированная газодизельная горелка предназначенная для работы в тяжёлых тепловых циклах и котельных мощностью от 2000 до 8500 кВт. Описание составлено в техническом стиле с акцентом на эксплуатационные характеристики и состав узлов: конструкция ориентирована на высокую надёжность, минимизацию времени простоя и соответствие современным требованиям энергоэффективности и экологичности 2026 года.

Ключевые технические параметры

• Диапазон мощности: 2000–8500 кВт;
• Расход топлива: 169–718 кг/ч;
• Номинальный диаметр присоединения: DN 80;
• Длина пламенной трубы: 470 мм (короткая);
• Рабочее противодавление: 0–24 мбар; давление рампы: 38–130 мбар;
• Электропитание: 220/380 В; электродвигатель 18.5 кВт; потребляемая мощность 23 кВт;
• Класс защиты: IP55; рабочая температура: −10…+60 °C; уровень шума: 94.6 дБ.

Состав основных узлов и их функции

Горелка выполнена по модульной схеме. Ниже приведён список основных деталей с кратким назначением — информация необходима для технического обслуживания и интеграции в систему автоматизации:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе с газового режима; рассчитан на непрерывную работу в промышленных циклах.
• Датчик пламени — оптическая или ионизационная система контроля наличия пламени; интегрируется с автоматикой безопасности для мгновенного отключения при отказе.
• Топочный автомат — программируемая система управления с защитными логиками, реализует последовательности розжига/остановки и взаимодействует с ПЛК/SCADA.
• Трансформатор розжига — формирует искровой разряд на электродах, обеспечивает надёжный поджиг при неблагоприятных условиях.
• Реле давления — контролирует давление в топке и в линии подачи, обеспечивает блокировку при выходе параметров за пределы допустимых.
• Форсунки — сопловые элементы голова сгорания; обеспечивают оптимизированное распыление дизеля и стабильную факельную картину при газовом режиме.
• Сервопривод — регулирует положение заслонок и клапанов, обеспечивает прецизионное управление подачей воздуха и топлива.
• Клапан — газовые и дизельные запорные устройства с быстродействующей электрогидравлической или пневматической схемой.
• Электроды — элементы розжига и ионизационного контроля, выполнены из жаропрочных сплавов для увеличенного ресурса.

Эксплуатационные рекомендации

• Регламентное обслуживание топливного насоса и форсунок каждые 300–500 моточасов;
• Проверка датчика пламени и трансформатора розжига при каждом пуске после консервации;
• Техническая валидация топочного автомата и реле давления перед сезоном интенсивной работы;
• Использование предиктивной аналитики и интеграция в IoT/SCADA для снижения времени простоя и оптимизации расхода топлива.

Описание ориентировано на специалистов по теплотехнике и автоматике; при проектировании системы рекомендуется согласовать параметры рампы и головы с производителем котла для достижения оптимальной энергоэффективности и минимальных выбросов при эксплуатации в 2026 году.
