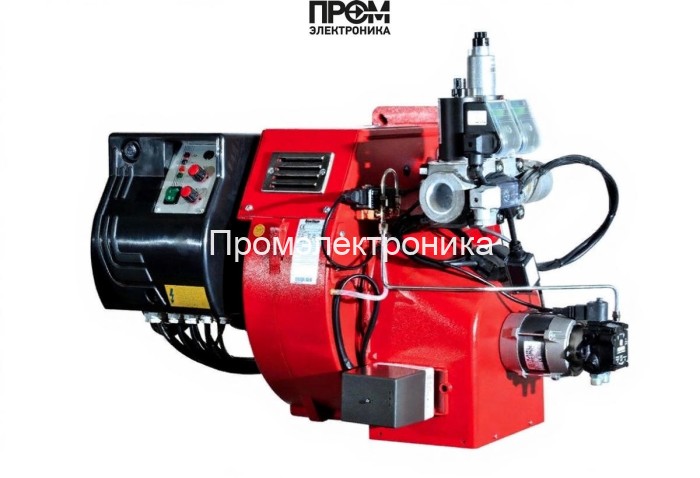

Газодизельная горелка Ecoflam MULTICALOR 70 TC MB-DLE 420

Техническое описание газодизельной горелки Ecoflam MULTICALOR 70 TC MB‑DLE 420

Ecoflam MULTICALOR 70 TC MB‑DLE 420 — промышленная комбинированная горелка (газ/дизель) с двухступенчатым регулированием, предназначенная для котлов и тепловых агрегатов в диапазоне мощности 250–700 кВт. Конструкция ориентирована на надёжную постоянную эксплуатацию в условиях котельных и промышленных тепловых пунктов: короткая пламенная труба 175 мм, электродвигатель 1100 Вт, питание 220/380 В, рабочая температура — от -10 до +60 °C.

Ключевые эксплуатационно-технические параметры

• Тип: комбинированная газодизельная горелка, двухступенчатая
• Диапазон мощности: 250–700 кВт
• Длина пламенной трубы: 175 мм (короткая)
• Электропитание: 220/380 В, электродвигатель 1100 Вт
• Противодавление: 0–8.3 мбар; давление газа рампы: 6–17 мбар
• Тип фланца: Rp 2"
• Габариты: 73 x 104.5 x 48 см

Состав и основные узлы

Модель поставляется со штатной головой сгорания и газовой рампой; конструктивно включает следующие комплектующие, критичные для надёжной работы и безопасности:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переводе в резервный режим и поддерживает необходимое давление в форсунках.
• Форсунки — дозируют жидкое топливо, обеспечивая оптимальное распыление и стабильность факела на всех ступенях мощности.
• Датчик пламени — контролирует наличие факела в камере сгорания, обеспечивает автоматическое выключение в случае пропадания пламени.
• Топочный автомат — логика управления последовательностью розжига, контроля пламени и защитных блокировок при неисправностях.
• Трансформатор розжига — формирует импульсы высокого напряжения для электрода(ов) при запуске горелки.
• Электроды — элементы розжига и контроля пламени, выполнены с расчётом на длительную работу при высоких температурных нагрузках.
• Реле давления — контроль воздухоподачи и противодавления, защищает агрегат от работы вне заданных параметров.
• Сервопривод — управляет дроссельными и газовыми клапанами, обеспечивает двухступенчатое регулирование подачи воздуха/топлива.
• Клапан (газовый/топливный) — электромеханический узел запирания, гарантирует герметичность и безопасность при отключении.

Преимущества инженерного решения

• Модульная компоновка узлов облегчает техническое обслуживание и замену расходных частей.
• Двухтопливность и резервирование топлива повышают отказоустойчивость котельной схемы.
• Короткая пламенная труба и компактные габариты совместимы с ограниченными топочными камерами.
• Стандартизированные присоединения (Rp 2") и диапазоны давлений обеспечивают быструю интеграцию в типовые системы газоснабжения и дымоудаления.

Эксплуатация, монтаж и регламент

• Монтаж — выполнять сертифицированным персоналом: проверка фланца, герметичности газовой рампы и электрических подключений 220/380 В.
• Наладка — регулировка давления рампы (6–17 мбар), тестирование розжига и срабатывания датчика пламени в обеих ступенях.
• ТО — периодическая очистка головы сгорания, замена электродов и проверка работы топочного автомата; контроль состояния топливного насоса и форсунок по протоколу.
• Безопасность — проверять работоспособность реле давления и клапанов перед каждым сезонным запуском.

Ecoflam MULTICALOR 70 TC MB‑DLE 420 проектирована для стабильной промышленной эксплуатации: сбалансированное сочетание компонентов (топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, электроды, реле давления, сервопривод, клапан) обеспечивает точное управление горением, высокий КПД и соответствие современным требованиям безопасности и сервисной ремонтопригодности.
