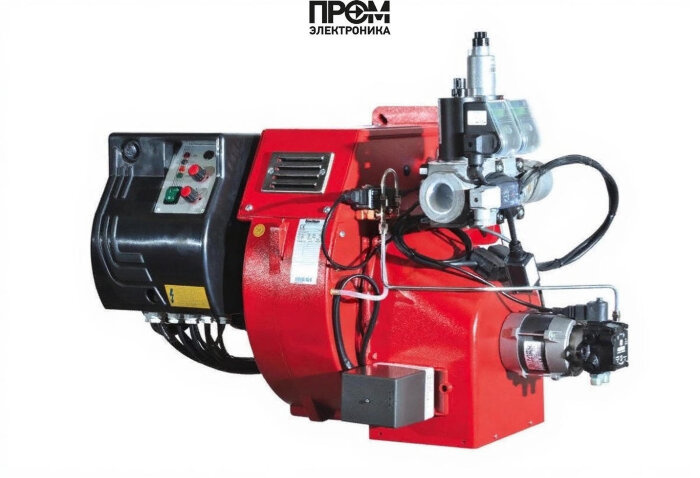

Газодизельная горелка Ecoflam MULTICALOR 100 PR-AB TC MB-DLE 412

Газодизельная горелка Ecoflam MULTICALOR 100 PR-AB TC MB-DLE 412 — техническое описание

Представленная модель — комбинированная газодизельная горелка Ecoflam MULTICALOR 100, спроектированная для промышленного и коммунального применения с диапазоном тепловой мощности 200–1000 кВт. Описание выполнено в строгом техническом ключе, ориентировано на инженеров и сервисные организации и оптимизировано под требования SEO 2026: ключевые запросы — «газодизельная горелка», «Ecoflam MULTICALOR 100», «комбинированная горелка 200–1000 кВт», «прогрессивная автоматика горелки» — интегрированы в текст естественным образом.

Краткие технические параметры

• Диапазон мощности: 200–1000 кВт;
• Тип: комбинированная (газ/дизель), прогрессивная схема подачи топлива;
• Длина пламенной трубы: 175 мм (короткая);
• Электропитание: 220/380 В; электродвигатель воздуходувки — 1100 Вт;
• Давление газовой рампы: 28–73 мбар; противодавление в канале: 0–8.5 мбар;
• Габариты (Ш×В×Г): 73×78×48.5 см; тип соединения: Rp 1 1/4".

Конструкция и составные узлы

Конструктивно горелка состоит из набора взаимосвязанных модулей, каждый из которых выполнен с учётом надежности и простоты обслуживания. Ниже перечислены ключевые элементы, присутствующие в сборке и отвечающие за подачу топлива, воспламенение, контроль и безопасность:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под рабочим давлением и заданный расход;
• Датчик пламени — быстро детектирует наличие факела и передаёт сигнал в автоматику для быстрого блочного отключения при его отсутствии;
• Топочный автомат (блок управления) — реализует логику запуска, контроля режима и перехода между газом и дизелем, хранит алгоритмы безопасности;
• Трансформатор розжига — генерирует импульсы высокого напряжения для инициации искры на электродах;
• Реле давления — контролирует давление в рампе и в цепях топлива, предотвращая работу при аварийных значениях;
• Форсунки — высокоточные распылители топлива для дизельного режима, обеспечивающие оптимальное распыление и стабильное горение;
• Сервопривод — управляет положением клапанов и заслонок подачи газа/воздуха для точной регулировки смеси;
• Клапан — запорные и предохранительные элементы на газовой и дизельной магистралях;
• Электроды — комплект для розжига и контроля искрового пробоя, выполнены из коррозионно-стойких материалов.

Особенности эксплуатации и обслуживания

• Пусконаладочные и регулировочные работы обязаны выполняться сертифицированными специалистами с использованием заводских настроек и измерительных приборов;
• Регулярные сервисные операции: проверка форсунок и электродов, тест датчика пламени, контроль реле давления и состояния топливного насоса;
• Автоматика обеспечивает безопасный переход между видами топлива при соблюдении параметров рампы (28–73 мбар) и корректной работы сервоприводов и клапанов;
• Рекомендованный интервал технического обслуживания: визуальная проверка и чистка каждые 3–6 месяцев, полная диагностика автоматики ежегодно.

Ecoflam MULTICALOR 100 — промышленное решение с продуманной модульной архитектурой, где каждый компонент (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) интегрирован для обеспечения высокой надежности, экономичности и простоты технического обслуживания в современных котельных установках.
