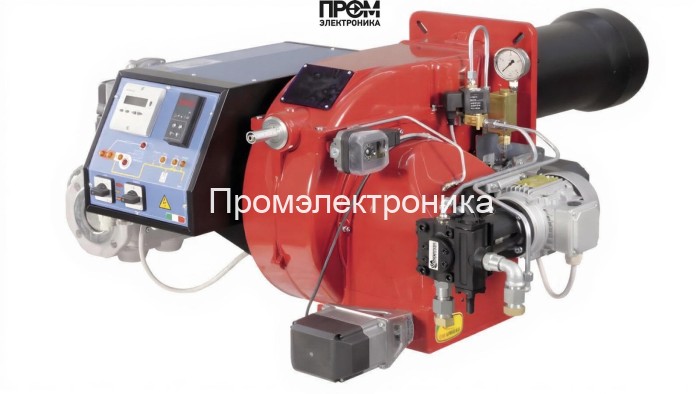

Газодизельная горелка CIB Unigas HP60 MG.MD.S.RU.A.7.32

Газодизельная горелка CIB Unigas HP60 — техническое описание и конструктивные элементы

Представленный документ даёт компактное техническое описание газодизельной горелки CIB Unigas HP60, рассчитанной на промышленное и коммунально‑бытовое применение. Описание ориентировано на инженеров по теплотехнике и монтажно‑наладочный персонал, включает ключевые параметры, конструктивные узлы и требования по обслуживанию. Текст выполнен в техническом стиле с акцентом на надёжность, энергоэффективность и простоту интеграции в современные котельные решения 2026 года.

Ключевые параметры

• Диапазон мощности: 170–880 кВт — обеспечивает применение в малых и средних котельных.
• Тип топлива: комбинированная (газ/дизель) с автоматическим переключением и возможностью фиксированного режима.
• Электропитание: 220/380 В, потребляемая мощность — 2150 Вт, двигатель вентилятора 1100 Вт.
• Габариты и масса: 111.9×93×46.4 см, вес 60 кг; стандартное присоединение Rp 1 1/4".
• Эксплуатационные условия: температура от -10 до +50 °C, противодавление до 6.2 мбар.

Конструкция и основные узлы горелки

Модульная архитектура горелки упрощает техобслуживание и модернизацию. Ниже перечислены ключевые элементы и их функциональные особенности:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам, снабжён системой фильтрации и контролем давления для предотвращения кавитации и снижения износа.
• Датчик пламени — оптический/ионный датчик, реализующий непрерывный контроль наличия стабильного горения и дающий сигнал на блок безопасности при погасании.
• Топочный автомат — модуль управления последовательностью старт/стоп, мониторинга аварийных состояний и логикой переключения между газом и дизелем; совместим с промышленными SCADA‑системами.
• Трансформатор розжига — высоковольтный узел для генерации искры на электродах; проектирован с запасом по долговечности и коррекцией заземления.
• Реле давления — контролирует давление в рампе и подаёт защитные сигналы при выходе параметров за допуски; обеспечивает срабатывание при перепадах и утечках.
• Форсунки — сменные распылители для дизеля и газовые сопла, сконструированы для равномерного смесеобразования и минимизации отложений; доступны в наборах для регламентной замены.
• Сервопривод — управляет положением заслонок и расходом топлива/газа, обеспечивает плавное регулируемое изменение мощности и реализацию прогрессивного режима горения.
• Клапан — газовый и дизельный запорные клапаны с быстродействием и герметичностью, включают позиционный контроль и возможность дистанционного отключения.
• Электроды — зондирующие электроды розжига и контроля искрового промежутка, рассчитаны на длительную экспозицию в агрессивной среде пламени; легко заменяемы.

Обслуживание и рекомендации по интеграции

• Плановые проверки: контроль состояния форсунок и электродов, проверка топливного насоса и фильтров, тестирование датчика пламени и реле давления.
• Монтаж: предусмотреть виброизоляцию и доступ для замены модулей; обеспечить надёжное заземление трансформатора розжига.
• Экономика эксплуатации: при корректной наладке сервоприводов и регуляторов уменьшение удельного расхода топлива до оптимального уровня.
• Безопасность: интегрировать топочный автомат с аварийными протоколами котла и обеспечить периодическую проверку логики переключения топлива.

Горелка CIB Unigas HP60 спроектирована для долговременной эксплуатации с акцентом на модульность узлов и простоту технического обслуживания, что делает её рациональным выбором для современных котельных систем, требующих надёжной и экономичной мощности.
