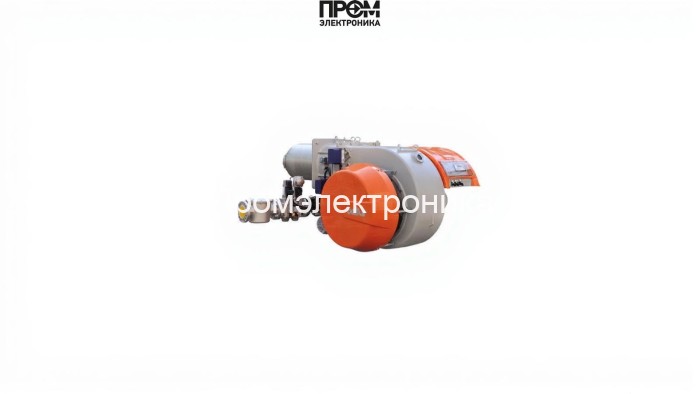

Газодизельная горелка Baltur TBML 800 ME

Газодизельная горелка Baltur TBML 800 ME — техническое описание и состав узлов

Описание ниже составлено в строгом техническом стиле на основе спецификации и эксплуатационных характеристик. Горелка Baltur TBML 800 ME — комбинированная газодизельная установка мощностью от 2000 до 8000 кВт, предназначенная для промышленных водогрейных и паровых котлов с длиной пламенной трубы 715 мм. Конструкция ориентирована на длительную непрерывную эксплуатацию, простоту обслуживания и интеграцию в систему автоматического теплоснабжения.

Ключевые технические параметры

• Мощность: 2000–8000 кВт (диапазон регулирования зависит от комплектации).
• Длина пламенной трубы: 715 мм — рассчитана на большие камеры сгорания.
• Электропитание: 380 В (400 В ±10%, 50–60 Гц); потребляемая мощность ≈ 18000 Вт.
• Электродвигатель вентилятора: 15000 Вт.
• Класс пылевлагозащиты: IP54 — допустимая эксплуатация в производственных помещениях.
• Противодавление: 0–25 мбар.
• Вес / габариты: 515 кг; 202×123×100 см.
• Уровень шума: 83.5–84 дБ на максимальной мощности.

Состав основных узлов и компонентов

Ниже перечислены элементы, формирующие рабочую цепочку горелки с указанием их функциональной роли:

• Топливный насос — обеспечивает подачу жидкого топлива под заданным давлением для устойчивого распыления; критичен для перехода в дизельный режим.
• Датчик пламени — обеспечивает контроль наличия горения и сигнализацию аварийных условий; интегрирован в систему безопасности.
• Топочный автомат — микропроцессорный блок управления последовательностью включений, блокировок и логикой переключения топлива.
• Трансформатор розжига — генерирует искру для инициирования воспламенения при запуске горелки.
• Реле давления — контролирует давление воздуха/топлива и защищает систему от нештатных перепадов.
• Форсунки — обеспечивают необходимое распыление и факелообразование; критичны для оптимального сгорания и эмиссий.
• Сервопривод — управляет положением заслонок и дозирующих клапанов для регулирования подачи воздуха и топлива.
• Клапан (запорная арматура) — обеспечивает безопасное перекрытие подачи топлива при остановке или аварии.
• Электроды — организуют зажигание и контроль стабилизации пламени при старте и переходных режимах.

Интеграция и эксплуатация

• Система управления VSM‑серии поддерживает как двухступенчатый, так и прогрессивный режим работы; возможна дооснастка электронной модуляцией.
• Базовая комплектация включает головку сгорания с рециркуляцией, газовую рампу, фильтр, фланец и крепления — это упрощает установку и пуско‑наладку.
• Рекомендуемая периодичность ТО: ежемесячная визуальная проверка, квартальная — сервисное обслуживание, годовая — капитальная проверка узлов (форсунки, датчики, насос, электроды).
• Для соответствия современным требованиям энергоэффективности и экологии рекомендуется инспекция системы рециркуляции и корректировка параметров подачи топлива/воздуха при пусконаладке.

Вывод

Baltur TBML 800 ME — технически зрелая комбинированная горелка для промышленных применений, сочетающая мощную механику (электродвигатель 15000 Вт, вентилятор), надежные элементы контроля (УФ/ИК датчики пламени, реле давления) и модульную логику управления. Наличие ключевых узлов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов — обеспечивает управляемость, безопасность и высокий КПД при эксплуатации в условиях 2026 года.
