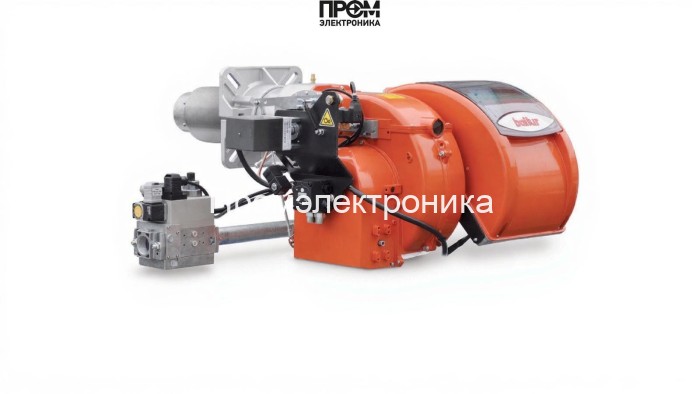

Газодизельная горелка Baltur TBML 50 MC

Газодизельная горелка Baltur TBML 50 MC — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки Baltur TBML 50 MC (арт. 56450010). Решение спроектировано для промышленных и коммунально‑бытовых котлов мощностью 200–500 кВт и рассчитано на продолжительную эксплуатацию в условиях переменного противодавления (0–7 мбар). Конструкция ориентирована на надёжность, удобство технического обслуживания и соответствие современным требованиям по эмиссии и энергоэффективности.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель)
• Диапазон мощности: 200–500 кВт
• Исполнение: двухступенчатая / прогрессивная модуляция
• Длина пламенной трубы: 340 мм
• Питание: 380 В; электродвигатель 650 Вт; суммарное потребление электроэнергии ≈ 1100 Вт
• Расход ДТ: 16.9–42.15 кг/ч; расход газа: 10–50 нм³/ч
• Класс защиты: IP40; уровень шума при max — 75 дБ
• Вес/габариты: 55.5 кг; 102×64×45.5 см

Конструкция и основные узлы

Горелка выполнена по модульной схеме: огневая глава, блок управления, топливная и газовая рампы, вентилятор и монтажный набор. Ниже перечислены основные компоненты, формирующие работоспособность и безопасность установки:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, совместим с вязкостью до 5,5 сСт при +20 °C; снабжён фильтрами тонкой очистки.
• Датчик пламени (UV‑датчик) — контролирует наличие огня, формирует сигнал для автоматики и аварийного отключения при потухании.
• Топочный автомат (управление LME 73) — реализует алгоритмы розжига, контроля герметичности, защитные циклы и логику модуляции/двухступенчатой работы.
• Трансформатор розжига — генерирует искру для электродов при запуске; спроектирован с запасом по ресурсам для длительной эксплуатации.
• Реле давления — следит за давлением в топливной системе/воздухоподаче и блокирует подачу при отклонениях от нормы.
• Форсунки — распыляют дизтопливо под оптимальным углом и зернистостью для обеспечения полного сгорания и минимизации отложений.
• Сервопривод — управляет заслонками воздуха/газа для точной регулировки соотношения «топливо/воздух» в процессе модуляции.
• Клапан — электромагнитные и пусковые клапаны газовой рампы обеспечивают последовательность подачи топлива и защиту от обратного потока.
• Электроды — контрольное и зажигающее электроды расположены в огневой голове, выполнены из износостойких материалов и доступны для обслуживания.

Преимущества и рекомендации по эксплуатации

• Модульная конструкция упрощает диагностику и замену узлов без демонтажа всей горелки.
• Рекомендуется проводить проверку датчика пламени и чистку форсунок после первых 100 часов и далее по регламенту.
• Настройка соотношения топливо/воздух при вводе в эксплуатацию обеспечивает минимальные выбросы NOx/CO и стабильную работу при переменном противодавлении.
• Для повышения срока службы применять только рекомендованные фильтрующие элементы и оригинальные запасные части (форсунки, клапана, трансформатор розжига).

Baltur TBML 50 MC — решение для объектов, где требуются надёжность, гибкость по топливу и соответствие современным экологическим и эксплуатационным требованиям. Правильная настройка автоматики и своевременное техобслуживание обеспечат длительный ресурс и экономичную работу котла.
