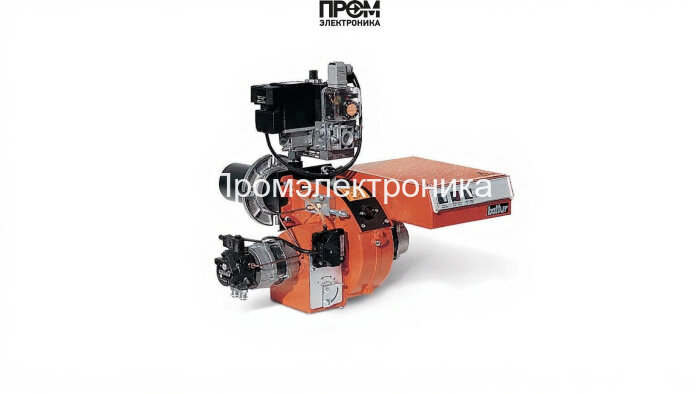

Газодизельная горелка Baltur MINICOMIST 7

Газодизельная горелка Baltur MINICOMIST 7 — техническое описание и конструктивные детали

Техническая характеристика Baltur MINICOMIST 7 (арт. 54700010) предназначена для профессионального применения в системах отопления и технологических теплогенераторах. Модель — комбинированная газ/дизель, одноступенчатая, диапазон мощности 38.5–66.8 кВт. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Вид топлива: комбинированная (газ / дизель); одноступенчатое управление мощностью.
• Мощность: 38.5–66.8 кВт; оптимизирована под средние и компактные котельные.
• Длина пламенной трубы: 156 мм — рассчитана на камеры сгорания малого и среднего объёма.
• Электропитание: 220 В (230–240 В), потребляемая мощность 430 Вт, электродвигатель 100 Вт.
• Противодавление: 0–2.3 мбар; класс пылевлагозащиты IP40; уровень шума 66 дБ.
• Габариты и масса: 51 × 57.5 × 29 см, вес 20 кг; изготовление — Италия (бренд Baltur).

Конструкция и основные узлы

Конструкция MINICOMIST 7 выполнена по модульному принципу для упрощённого доступа к обслуживаемым узлам. Ниже перечислены ключевые компоненты с функциональной характеристикой:

• Топливный насос — самовсасывающий шестерёнчатый насос с регулятором давления, обеспечивает стабильную подачу дизельного топлива при изменении расхода и противодавления.
• Датчик пламени — УФ‑фотоэлемент с быстродействием для мониторинга устойчивости горения и мгновенного отключения при потухании.
• Топочный автомат (менеджер горения) — микропроцессорное управление по EN298, реализует последовательность розжига, диагностику и защищает систему от аварийных состояний.
• Трансформатор розжига — высоковольтный модуль для образования искрового разряда на электродах; рассчитан на длительную непрерывную эксплуатацию в промышленной среде.
• Реле давления — контроль минимального и максимального давления воздуха/топлива, обеспечивает автоматическое отключение при выходе параметров за пределы допуска.
• Форсунки — нержавеющие распылители с точной дозировкой факела, обеспечивают стабильную дисперсию дизельного топлива и чистоту горения.
• Сервопривод — исполнительный механизм для регулировки подачи газа/воздуха, обеспечивает повторяемость положения заслонок и точность настройки подачи.
• Клапан (электромагнитный перекрывной) — многоступенчатая защита подачи топлива с быстрым закрытием при аварийных сигналах.
• Электроды — выполнены из стойких сплавов для длительного ресурса; обеспечивают стабильный и надёжный розжиг при широком диапазоне напряжений.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка фильтров и форсунок, контроль состояния уплотнений и электроразъёмов.
• Плановые проверки электронного менеджера, датчика пламени и реле давления — не реже одного раза в год.
• Выполнение регулировки смеси топливо/воздух и проверка противодавления в корпусе котла перед началом отопительного сезона.

Преимущества для интеграторов и сервисных инженеров

• Модульная компоновка облегчает диагностику и замену узлов.
• Соответствие современным требованиям по безопасности и энергоэффективности.
• Универсальность подключения для интеграции в автоматизированные котельные решения.

Baltur MINICOMIST 7 — технически выверенное решение для современных котельных, обеспечивающее устойчивое горение, быстрый розжиг и высокий сервисный потенциал. Идеальна для объектов, требующих перехода между газовым и резервным дизельным питанием без потери эксплуатационной надёжности.
