Усилитель сигнала пламени Honeywell R7849A 1015
Артикул: Усилитель сигнала пламени Honeywell R7849A 1015
48 600 ₽ Подробнее →Фотоэлемент Kromschroder P 578.61
SPARE UV SENSING TUBE для UVS · артикул 74960445. Деталь горелочного или проточного узла Kromschroder.
Увеличить фотоОсновные характеристики
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

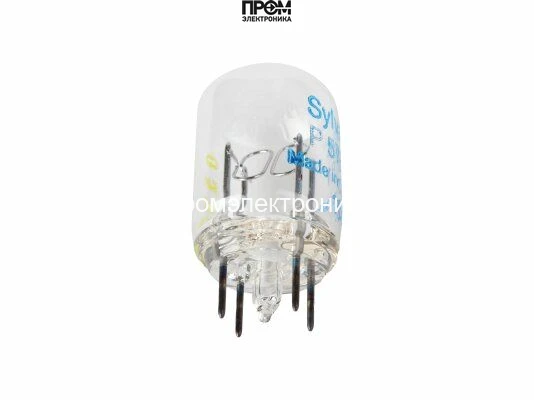

Описание Фотоэлемент Kromschroder P 578.61
SPARE UV SENSING TUBE для UVS · артикул 74960445. Деталь горелочного или проточного узла Kromschroder.
Применение и подбор
Проверьте геометрию, материал, среду, температурное исполнение и конструктивную ревизию.
Для артикула найдено 15 записей применяемости. Каждая строка относится к определённому оборудованию и Baustand; наличие серии в списке не подтверждает остальные исполнения.
| Оборудование | Артикул | Baustand | Позиция | Количество на узел |
|---|---|---|---|---|
| UVS 10D0G1 | 84315200 | не указан | 1 | 1 |
| UVS 10L0G1 | 84315201 | не указан | 1 | 1 |
| UVS 10D1G1 | 84315202 | не указан | 1 | 1 |
| UVS 10L1G1 | 84315203 | не указан | 1 | 1 |
Полный перечень доступен в разделе применяемости ниже.
Отличия и комплектность
Сравнивают отдельную деталь и комплект в сборе. Количество в схеме показывает потребность на один узел и не определяет фасовку товара.
Проверьте геометрию, материал, среду, температурное исполнение и конструктивную ревизию.
Монтаж и проверка после замены
Сборку выполняют по инструкции основного узла; нельзя переносить зазоры и моменты затяжки с соседней модели.
FAQ по запасной части
Какие данные нужны для заказа?
Артикул 74960445, модель оборудования, Baustand, позиция на схеме и требуемое количество.
Можно ли поставить похожую деталь другой ревизии?
Применяемость проверяют по точной строке оборудования. Внешнего сходства или общего имени серии недостаточно.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Фотоэлемент Kromschroder P 578.61 (арт. 74960445) — высокоточный фотоэлектрический элемент, специально разработанный для интеграции с системой Kromschroder UVS 10. Этот компонент обеспечивает надежное и чувствительное обнаружение изменений освещения, что критично для корректной работы UVS 10 в различных промышленных и технических приложениях.
Фотоэлемент P 578.61 реагирует на колебания светового потока, позволяя системе оперативно и точно регулировать свои параметры. Благодаря высокой чувствительности и стабильности работы, он гарантирует бесперебойное функционирование оборудования, минимизируя риски сбоев и повышая общую эффективность процессов, основанных на светочувствительных технологиях.
Устройство отличается простотой интеграции и совместимостью с UVS 10, что обеспечивает удобство настройки и мониторинга системы. Использование данного фотоэлемента способствует улучшению адаптивности и функциональности оборудования, позволяя быстро реагировать на изменения внешних условий освещения и поддерживать оптимальный режим работы.
Фотоэлемент Kromschroder P 578.61 — незаменимый элемент для систем, требующих точного контроля световых параметров, обеспечивающий надежность и долговечность эксплуатации.
Техническое описание 74960445
Назначение и особенности
Kromschroder 74960445 — сменный УФ-сенсор для UVS 10. Чувствительный элемент устанавливается внутри датчика и регистрирует ультрафиолетовое излучение контролируемого пламени. Он является запасной частью системы контроля, а полный датчик, корпус и блок управления заказываются отдельно.
Комплектность и совместимое оборудование
Для 74960445 руководство указывает сменный сенсор. Кварцевое стекло и адаптер смотрового канала являются самостоятельными деталями.
Запасной элемент относится к датчику UVS 10. UVS 5 и UVS 10 используют для контроля газовых горелок в прерывистом режиме совместно с предусмотренным для них автоматом управления или контроля пламени Kromschroder. Режим и схему подключения определяет полный датчик и его блок управления; замена чувствительного элемента не переводит систему в непрерывный режим.
Место установки и обслуживание
UVS 10 устанавливают через адаптер с кварцевой термозащитой на смотровую трубку 1/2 дюйма. Для обычного кварцевого стекла в технической информации указано расстояние до пламени менее 400 мм. Линзовая оптика выбирается как отдельное исполнение с точной ориентацией датчика.
Для сменного сенсора указан ориентировочный ресурс около 10 000 рабочих часов. При установке красная маркировочная точка должна располагаться справа; новый сенсор не берут голыми пальцами. Положение датчика должно исключать сигнал от соседних горелок и искр розжига.
Перед разборкой отключают электропитание установки и перекрывают подачу газа. Работы выполняет обученный персонал по инструкции датчика. После сборки проверяют чистоту оптики, правильность установки и устойчивость сигнала при работе только контролируемой горелки.
Связанные детали и применение на горелках
Для UVS 10 документация также предусматривает кварцевый диск 74960612, линзу 74960611, адаптер UVS 1 для UVS 10 74960615 и адаптеры охлаждения 74960614 или 74960613. Эти принадлежности выбирают по конструкции смотрового узла и типу резьбы.
В технической информации UVS 5, UVS 10 отдельно рассмотрены горелки Kromschroder BIO, BIC, ZIO и ZIC. При их работе с холодным воздухом для горения продувочное сопло не требуется. Этот пример описывает условия эксплуатации системы контроля пламени; штатную установку данного артикула на конкретном исполнении горелки проверяют по её схеме и перечню запасных частей.
Подтверждённые исполнения датчика
По каталогу запасных частей: UVS 10D0G1 (84315200), позиция 1; UVS 10L0G1 (84315201), позиция 1; UVS 10D1G1 (84315202), позиция 1; UVS 10L1G1 (84315203), позиция 1. Остальные подтверждённые исполнения приведены в существующем разделе применяемости карточки.
Руководства для соответствующего датчика: UVS 10 (RU), 05.25; UVS 5, UVS 10 (EN), 12.23.
Характеристики
- Наименование
- Фотоэлемент Kromschroder P 578.61
Техническая документация
Запросите документацию по полному обозначению оборудования.
Применяемость запасной части
Для этой запасной части подтверждены перечисленные ниже исполнения оборудования. Выберите полное обозначение и Baustand установленного узла.
Где применяется эта запчасть
Сверяйте полное обозначение оборудования, Baustand и номер позиции. Принадлежность к одной серии не подтверждает применимость.
Проверенные исполнения · 15
| Оборудование | Baustand | Позиция | Количество |
|---|---|---|---|
| UVS 10D0G1 · 84315200 | не указан | 1 | 1 |
| UVS 10L0G1 · 84315201 | не указан | 1 | 1 |
| UVS 10D1G1 · 84315202 | не указан | 1 | 1 |
| UVS 10L1G1 · 84315203 | не указан | 1 | 1 |
| UVS 10D4G1 · 84315204 | не указан | 1 | 1 |
| UVS 10D2 · 84315205 | не указан | 1 | 1 |
| UVS 10L2 · 84315206 | не указан | 1 | 1 |
| UVS 10D3 · 84315207 | не указан | 1 | 1 |
| UVS 10L3 · 84315208 | не указан | 1 | 1 |
| UVS 10D0P2 · 84315209 | не указан | 1 | 1 |
| UVS 10L0P2 · 84315210 | не указан | 1 | 1 |
| UVS 10D1P2 · 84315211 | не указан | 1 | 1 |
| UVS 10L1P2 · 84315212 | не указан | 1 | 1 |
| UVS 10D4P2 · 84315213 | не указан | 1 | 1 |
| UVS 10D5G1 · 84315214 | не указан | 1 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
