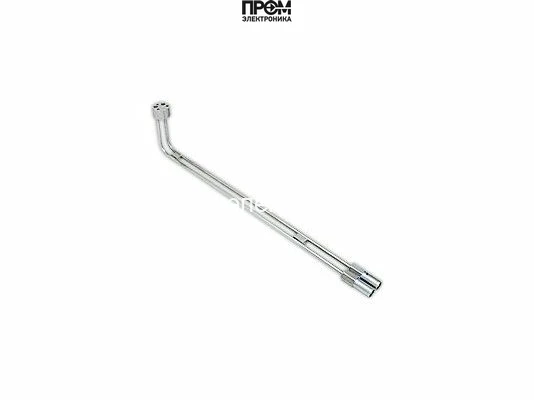

Форсуночный стержень 657 мм

Форсуночный стержень 657 мм — Арт. 13009756

Форсуночный стержень длиной 657 мм предназначен для установки и надежной фиксации двух форсунок в модульных и котельных узлах. Конструкция адаптирована для подключения к медной трубке Ø3 мм и обеспечивает герметичное и стабильное соединение при монтаже форсунок.

Комплектация

• Блок: 13005020;
• 2 форсуночных адаптера: 0137473;
• 2 подпорные скобы: 13000550;
• 2 ниппеля: 9239003;
• 2 стержня: 13005017;
• монтажный ключ 19 мм (входит в комплект).

Технические характеристики

• Длина: 657 мм;
• Внешний диаметр стержня: 8 мм;
• Внутренний диаметр стержня: 2 мм (толщина стенки 3 мм);
• Подсоединение к трубке: 2 x Ø3 мм (медная трубка);
• Отверстие фиксации на держателе: 3 x Ø5,5 мм;
• Для установки: 2 форсунки;
• Монтажный ключ: 19 мм;
• Производитель: Elco; Страна изготовления: Италия;
• Альтернативные артикулы: 13005014, 13016272.

Особенности и преимущества

• Полная комплектация: все необходимые детали поставляются в наборе, что сокращает время подготовки к установке;
• Унифицированные подключения: подсоединение к медной трубке Ø3 мм обеспечивает точную посадку и минимальный риск протечек;
• Фиксация и стабильность: отверстия Ø5,5 мм и подпорные скобы гарантируют жесткую фиксацию стержня на держателе;
• Удобство монтажа: наличие монтажного ключа 19 мм позволяет выполнить сборку без дополнительных инструментов;
• Оптимальные размеры: соотношение внешнего и внутреннего диаметров обеспечивает прочность при минимальном весе детали;
• Адаптация под две форсунки делает изделие универсальным решением для типовых установок.

Краткая инструкция по установке

• Подготовьте медную трубку Ø3 мм и убедитесь в чистоте соединений.
• Установите стержень в держатель, зафиксируйте скобами через отверстия Ø5,5 мм.
• Подключите форсуночные адаптеры и ниппели, затяните крепления ключом 19 мм.
• Проверьте герметичность и корректность положения двух форсунок перед вводом в эксплуатацию.
