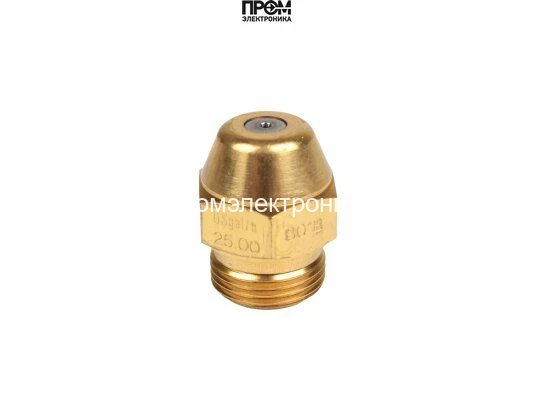

Форсунка Danfoss OD-B 25,00 USgal/h, 80° (030B0251)
Форсунка Danfoss OD-B: 25,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 25,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 25,00 USgal/h, 80° (030B0251)
Форсунка Danfoss OD-B 25,00 USgal/h, 80° (030B0251) — артикул 030B0251
Форсунка Danfoss OD-B 25,00 USgal/h, 80° (030B0251) (арт. 030B0251) предназначена для применения в горелках высокого давления как бытового, так и промышленного назначения. Модель обеспечивает полусплошной распыл и широкий конус 80º, что способствует равномерному распределению топливной смеси, эффективному горению и стабильному воспламенению при различных режимах работы.
Ключевые характеристики
- Расход топлива: 25 галлонов в час (25 gph) с допуском ±4%;
- Угол распыла: 80º — широкий конус для полусплошного распыла;
- Материал корпуса: латунь с конусообразной головкой;
- Внутренние элементы: завихритель, распылитель, уплотнение и ограничитель;
- Крепление: выступ и резьба для простого монтажа в корпус горелки;
- Комплектация: пластиковый футляр для защиты от пыли и механических повреждений;
- Фильтр в комплект не входит.
Особенности конструкции и преимущества
Корпус из латуни обеспечивает высокую коррозионную стойкость и механическую прочность. Конусообразная головка в сочетании с точной обработкой внутренних каналов и завихривателем формирует стабильный полусплошной факел; рисунок распыления адаптируется при изменении давления насоса, что повышает качество горения на разных режимах. Оптимальные размеры топливных каналов уменьшают риск засорения, а уплотнения и ограничитель продлевают срок службы узла при интенсивной эксплуатации.
Области применения
Форсунка рассчитана на работу с дизельным топливом, мазутом и нефтью. Идеальна для стационарных и мобильных отопительных установок, промышленных топочных горелок, котельных и ремонтных комплектов для сервисного обслуживания горелочного оборудования. Подходит для замены при необходимости восстановления производительности горелки или изменения расхода топлива.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0251 — форсунка исполнения OD-B с расходом 25,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
25,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 25,00 USgal/h, 80° (030B0251)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 25,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
