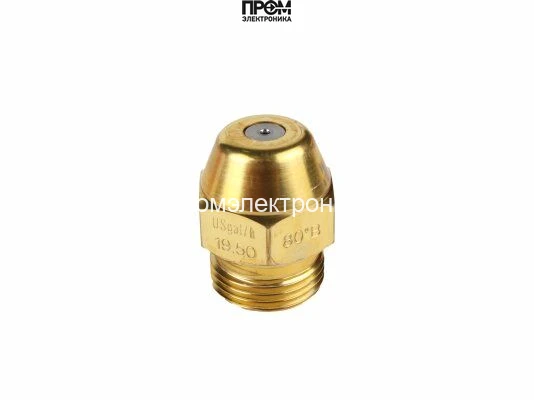

Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247)
Форсунка Danfoss OD-B: 19,50 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 19,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247)
Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247) — арт. 030B0247
Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247) (арт. 030B0247) — промышленное сопло с классической латунной конструкцией, предназначенное для равномерного распыления жидкого топлива в теплогенераторах и котельных установках. Полусплошной рисунок распыления с углом 80° обеспечивает оптимальное распределение топлива по зоне горения, что способствует полному сгоранию и стабильной работе горелочного оборудования.
- Тип распыла: полусплошной, угол 80°;
- Пропускная способность: 19,5 гал/ч (с отклонением расхода ≤ 4%);
- Корпус: латунный, повышенная износостойкость и коррозионная стойкость;
- Крепление: резьбовое соединение для надежного монтажа;
- Топливо: совместимость с различными видами жидкого топлива;
- Назначение: промышленное и коммерческое отопление, теплообменные и теплогенерирующие установки.
Техническая конструкция форсунки обеспечивает устойчивую струю с минимальными отклонениями расхода, что важно для поддержания постоянной тепловой мощности и снижения пульсаций в процессе горения. Благодаря равномерности распыла улучшается смесительная способность топливовоздушной смеси, что ведет к снижению выбросов угарного газа и повышению коэффициента полезного действия котла.
Применение: форсунка эффективна в промышленных котельных, модульных тепловых пунктах, автономных теплогенераторах и других установках, где требуется точный расход и стабильный распыл. Универсальная посадка и резьбовой монтаж позволяют быстро интегрировать изделие в существующие горелочные блоки и системы обслуживания.
Эксплуатационные преимущества: долговечность корпуса при интенсивной эксплуатации, стабильность расходных характеристик в широком диапазоне рабочих условий и простота монтажа и замены. Конструкция минимизирует необходимость частого технического обслуживания при соблюдении стандартных регламентов по фильтрации топлива.
Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247) — решение для тех, кто ценит точность расхода, надежность работы и снижение эмиссии при эксплуатации жидкотопливных горелок. Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0247 — форсунка исполнения OD-B с расходом 19,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
19,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 19,50 USgal/h, 80° (030B0247)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 19,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
