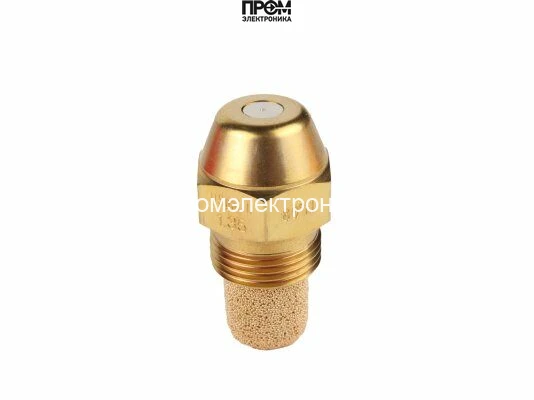

Форсунка Danfoss OD-H 1,35 USgal/h, 80° (030H8926)
Форсунка Danfoss OD-H: 1,35 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,35 USgal/h, 80° (030H8926)
Форсунка Danfoss OD-H 1,35 USgal/h, 80° (030H8926) — Арт: 030H8926
Форсунка Danfoss OD-H 1,35 USgal/h, 80° (030H8926) — высокоточный распылитель топлива с пропускной способностью 1.35 галлона в час, разработанный для устойчивой и эффективной работы горелочных и топливных систем. Компактная конструкция и конусная форма сопла обеспечивают стабильную фактическую геометрию струи, а полый рисунок распыла гарантирует качественное распыление и равномерное смесеобразование при различных режимах работы.
Ключевые преимущества
- Точная пропускная способность — 1.35 галлона/час для предсказуемого расхода топлива.
- Угол распыла 80º для широкого и равномерного покрытия зоны горения.
- Коническая форма сопла повышает стабильность факела и качество распыла.
- Корпус из латуни обеспечивает долговечность и стойкость к высоким температурам.
- Компактные габариты 1.6×1.6×3.2 см и малый вес 0.03 кг упрощают монтаж и обслуживание.
- Полый рисунок распыла оптимизирует смешивание топлива с воздухом и снижает вероятность образования крупных капель.
- Принадлежность к серии Danfoss OD H подтверждает унифицированные параметры и совместимость с соответствующими держателями и адаптерами.
Технические характеристики
- Модель: Danfoss OD 1.35/80º H
- Артикул: 030H8926
- Пропускная способность: 1.35 галлона/час
- Угол распыла: 80º
- Рисунок: полый
- Форма сопла: коническая
- Материал корпуса: латунь
- Габариты: 1.6×1.6×3.2 см
- Вес: 0.03 кг
Области применения
Форсунка предназначена для применения в промышленных и бытовых горелках, отопительных котлах, печах и других агрегатах, где требуется стабильное и равномерное распыление жидких топлив. Подходит для систем, требующих точного расхода топлива и повторяемости параметров распыла при эксплуатации в условиях переменных нагрузок.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8926 — форсунка исполнения OD-H с расходом 1,35 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,35 USgal/h, 80° (030H8926)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,35 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
