Форсунка Danfoss OD-S 0,50 USgal/h, 45° (030F4908)
Форсунка Danfoss OD-S: 0,50 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,50 USgal/h, 45° (030F4908)
Форсунка Danfoss OD-S 0,50 USgal/h, 45° (030F4908) — арт. 030F4908

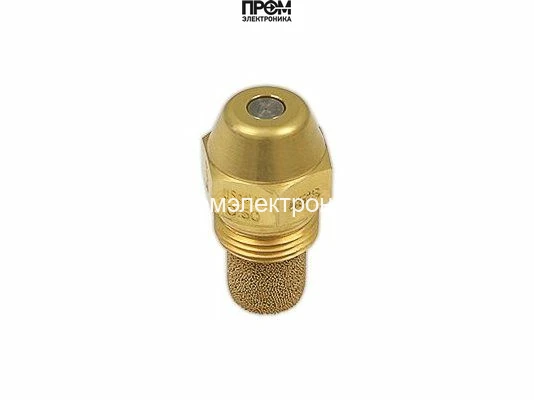

Форсунка Danfoss OD-S 0,50 USgal/h, 45° (030F4908) (арт. 030F4908) — высокоточная распылительная насадка с расходом 0,5 галлона в час (0,5 gph), разработанная для стабильного и равномерного распыла топлива. Тип распыления S обеспечивает узко-концентрированную струю с оптимальной фокусировкой, что способствует эффективному сгоранию и снижению неполного сгорания.
- Модель: OD 0,50 / 45º S
- Артикул: 030F4908
- Расход топлива: 0,5 gph (галлон/час)
- Угол распыла: 45°
- Тип распыла: S (специфическая форма факела)
- Корпус: латунь
- Конусная головка для улучшенной распыляемости
- Фильтр: встроенный, степень очистки 45 микрон
- Ключ для установки: 16 мм
Конструкция с конической головкой и латунным корпусом гарантирует долговечность и стойкость к механическому износу в условиях цикличной эксплуатации. Встроенный фильтр 45 мкм защищает отверстие форсунки от попадания крупных частиц и уменьшает риск засорения, сохраняя стабильность расхода и форму факела.
Применение: форсунка предназначена для использования в системах отопления, котельных установках и приборах горячего водоснабжения, где требуется точное и повторяемое распыление топлива. Рекомендуется для стационарных горелочных устройств и промышленных горелок, где важны однородность факела и устойчивый процесс горения.
Преимущества данной модели — стабильный расход 0,5 gph, четко заданный угол 45° и тип факела S, что обеспечивает равномерное распределение топлива по зоне горения; прочный латунный корпус увеличивает срок службы; фильтрация 45 мкм снижает вероятность обслуживания и простоев; монтаж возможен стандартным 16 мм ключом.
Компания «Промэлектроника» — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4908 — форсунка исполнения OD-S с расходом 0,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,50 USgal/h, 45° (030F4908)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
