Форсунка Danfoss LE-S 0,45 USgal/h, 60° (030F6706)

Техническое описание и применение

Исполнение и назначение

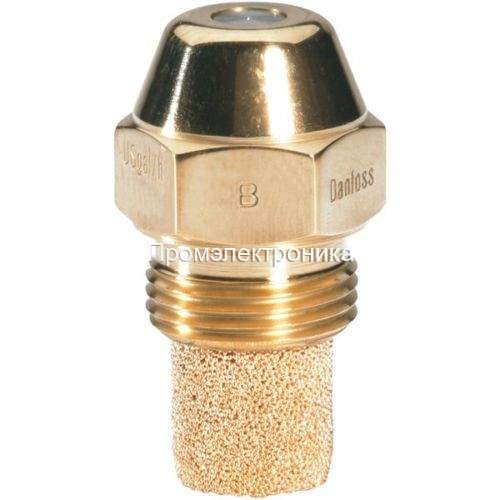

Danfoss 030F6706 — форсунка исполнения LE-S с расходом 0,45 USgal/h и углом 60°.

Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия LE предназначена для горелок высокого давления на лёгком жидком топливе с функцией LE. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.

Расшифровка символов

0,45 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.

Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.

Рабочая точка и особенности LE

В паспорте LE опорный расход USgal/h указан при 8,6 бар: 7 бар плюс 1,6 бар, необходимых для встроенного отсечного клапана, при вязкости 3,4 cSt и плотности 820 кг/м³. Значение в кг/ч приведено при 11,6 бар, вязкости 3,4 cSt и плотности 840 кг/м³. Эти две маркировки относятся к разным условиям измерения.

LE означает Low Emission и обозначает исполнение со встроенным клапаном отсечки. Совместно с насосом с функцией LE, например BFP 21 LE, оно предназначено для предотвращения образования капель при подогреве и расширении топлива после остановки. В документации также показана отдельная схема с подогревателем FPHB-LE и обычной форсункой OD; устройство узла определяет выбранную комбинацию.

Фильтрация и связанные детали

Серия LE оснащается фильтром из спечённой бронзы. На разрезе дополнительно обозначен встроенный LE-клапан. Для обслуживания проверяют полное исполнение форсунки, насос или подогреватель с функцией LE и состояние топливной фильтрации.

Место установки и монтаж

Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже LE — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.

Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
