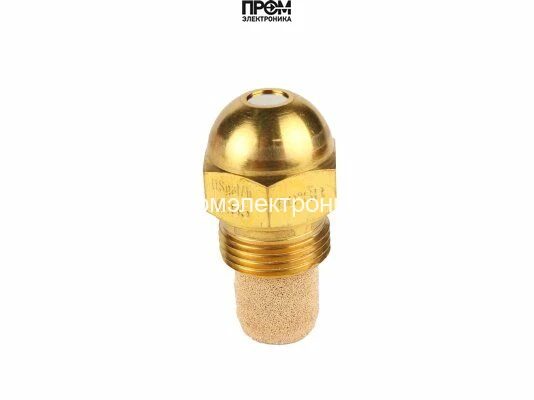

Форсунка Danfoss SR 0,85 USgal/h, 60° (030F7918)

Техническое описание и применение

Исполнение и назначение

Danfoss 030F7918 — форсунка исполнения SR с расходом 0,85 USgal/h и углом 60°.

Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия SR предназначена для бытовых горелок высокого давления с круглой головкой форсунки на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.

Расшифровка символов

0,85 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.

Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.

Условия измерения расхода

Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.

Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.

Особенности и связанные детали

HR/SR имеют круглую головку и фильтр из спечённой бронзы. Производитель сопоставляет характеристики с соответствующими типоразмерами OD; при подборе сохраняют необходимую форму головки и монтажную геометрию.

Место установки и монтаж

Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже SR — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.

Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
