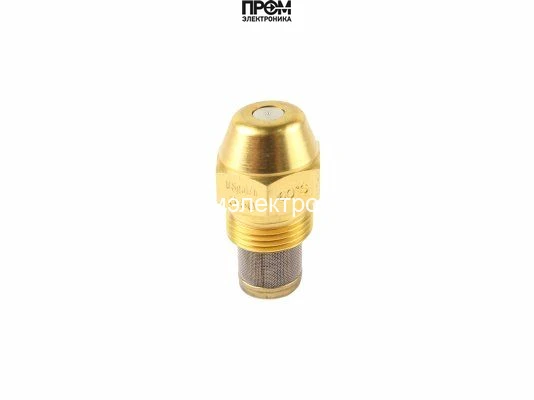

Форсунка Baltur OD 3.50 / 60º S

Техническое описание и подбор

В наименовании этого исполнения 3.50/60° S указаны расход, угол факела и буквенное обозначение распыла. Число 3.50 относится к расходу в американских галлонах в час (US gal/h), 60° — к углу распыла. Рабочий расход зависит от испытательного давления и вязкости топлива; число из маркировки не следует считать расходом при любом давлении насоса.

В документации Danfoss OD обозначает программу жидкотопливных форсунок, а буква S — сплошной конус, H — полый, B — полусплошной. Наличие OD в названии позиции Baltur помогает проверить обозначение, но не подтверждает конкретный код Danfoss и взаимозаменяемость.

Особенности, применение и место установки

Жидкотопливный распылитель устанавливают в держателе форсунки внутри головки горения. Подаваемое насосом топливо проходит через рабочий канал и распыляется у выходного отверстия; воздух подаётся через головку горелки. В инструкции Baltur TBL 18 показаны отдельные форсунка, дефлектор и электроды розжига. Этот пример поясняет устройство узла, а не заводскую применяемость артикула 0005070571.

Обслуживание и связанные детали

Руководство Baltur предусматривает визуальную проверку жидкотопливных форсунок и замену при необходимости. При работе с головкой дополнительно проверяют электроды, дефлектор, держатель, топливные трубки и фильтрацию на линии подачи. Артикулы фильтра, уплотнений и держателя подбирают по перечню запчастей точного исполнения горелки; состав этих узлов не означает, что они входят в комплект форсунки.

Совместимость с горелками

Точный перечень горелок для артикула 0005070571 в найденной документации не подтверждён. Упоминание моделей BTG или TBL здесь служит пояснением конструкции и не является подтверждением установки этой детали. Для проверки необходим заводской каталог запчастей с этим артикулом, позицией на схеме и указанием исполнения горелки. Совпадение марки, расхода или внешнего вида недостаточно для выбора замены.

Документация

• Danfoss — Oil Nozzles Types AH, AS, AB and OD — страница 1, Identification; VDCEZ402, 11/2012.
• Baltur TBL 18 — монтаж, эксплуатация и обслуживание — страницы PDF 75–79 и 85–90, русский раздел.
