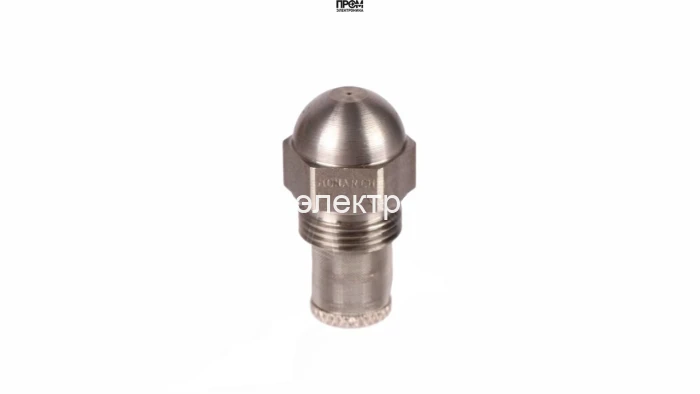

Форсунка Baltur 2.50/60° R

Техническое описание и подбор

В наименовании этого исполнения 2.50/60° R указаны расход, угол факела и буквенное обозначение распыла. Число 2.50 относится к расходу в американских галлонах в час (US gal/h), 60° — к углу распыла. Рабочий расход зависит от испытательного давления и вязкости топлива; число из маркировки не следует считать расходом при любом давлении насоса.

В классификации Monarch серия R обозначает сплошной конус: капли распределены по сечению факела. Производитель относит R к расходам 0,40–3,50 USGPH.

Справочник Monarch приводит USGPH при 100 psi (6,895 бар). Он поясняет систему обозначений, но сам по себе не подтверждает изготовителя распылителя, OEM-артикул Baltur или установку этой детали в конкретную горелку. При заказе сверяют также торговую марку и полный код на шестиграннике.

Особенности, применение и место установки

Жидкотопливный распылитель устанавливают в держателе форсунки внутри головки горения. Подаваемое насосом топливо проходит через рабочий канал и распыляется у выходного отверстия; воздух подаётся через головку горелки. В инструкции Baltur TBL 18 показаны отдельные форсунка, дефлектор и электроды розжига. Этот пример поясняет устройство узла, а не заводскую применяемость артикула Форсунка Baltur 2.50/60° R.

Обслуживание и связанные детали

Руководство Baltur предусматривает визуальную проверку жидкотопливных форсунок и замену при необходимости. При работе с головкой дополнительно проверяют электроды, дефлектор, держатель, топливные трубки и фильтрацию на линии подачи. Артикулы фильтра, уплотнений и держателя подбирают по перечню запчастей точного исполнения горелки; состав этих узлов не означает, что они входят в комплект форсунки.

Совместимость с горелками

Точный перечень горелок для артикула Форсунка Baltur 2.50/60° R в найденной документации не подтверждён. Упоминание моделей BTG или TBL здесь служит пояснением конструкции и не является подтверждением установки этой детали. Для проверки необходим заводской каталог запчастей с этим артикулом, позицией на схеме и указанием исполнения горелки. Совпадение марки, расхода или внешнего вида недостаточно для выбора замены.

Документация

• Monarch — Oil Burner Nozzles — страница 1, раздел маркировки и серия R.
• Baltur TBL 18 — монтаж, эксплуатация и обслуживание — страницы PDF 75–79 и 85–90, русский раздел.
