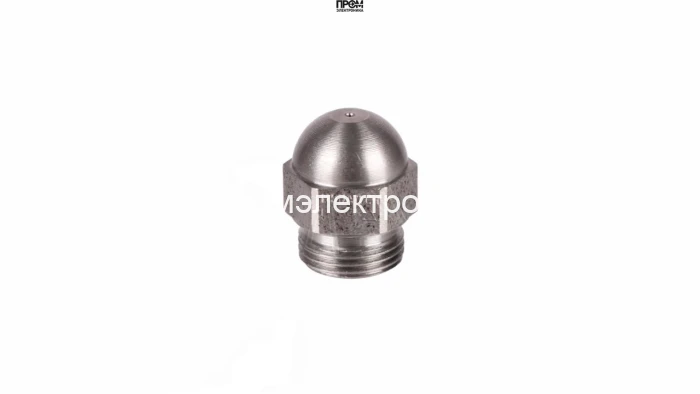

Форсунка Baltur 19.50/60° PLP

Техническое описание и подбор

В наименовании этого исполнения 19.50/60° PLP указаны расход, угол факела и буквенное обозначение распыла. Число 19.50 относится к расходу в американских галлонах в час (US gal/h), 60° — к углу распыла. Рабочий расход зависит от испытательного давления и вязкости топлива; число из маркировки не следует считать расходом при любом давлении насоса.

В классификации Monarch серия PLP обозначает полусплошной конус. При расходах до приблизительно 3,50 USGPH факел ближе к сплошному, а с ростом типоразмера становится более полым. Поэтому слово «полусплошной» не означает одинаковое распределение капель во всём диапазоне.

Справочник Monarch приводит USGPH при 100 psi (6,895 бар). Он поясняет систему обозначений, но сам по себе не подтверждает изготовителя распылителя, OEM-артикул Baltur или установку этой детали в конкретную горелку. При заказе сверяют также торговую марку и полный код на шестиграннике.

Особенности, применение и место установки

Жидкотопливный распылитель устанавливают в держателе форсунки внутри головки горения. Подаваемое насосом топливо проходит через рабочий канал и распыляется у выходного отверстия; воздух подаётся через головку горелки. В инструкции Baltur TBL 18 показаны отдельные форсунка, дефлектор и электроды розжига. Этот пример поясняет устройство узла, а не заводскую применяемость артикула 5070135.

Обслуживание и связанные детали

Руководство Baltur предусматривает визуальную проверку жидкотопливных форсунок и замену при необходимости. При работе с головкой дополнительно проверяют электроды, дефлектор, держатель, топливные трубки и фильтрацию на линии подачи. Артикулы фильтра, уплотнений и держателя подбирают по перечню запчастей точного исполнения горелки; состав этих узлов не означает, что они входят в комплект форсунки.

Совместимость с горелками

Точный перечень горелок для артикула 5070135 в найденной документации не подтверждён. Упоминание моделей BTG или TBL здесь служит пояснением конструкции и не является подтверждением установки этой детали. Для проверки необходим заводской каталог запчастей с этим артикулом, позицией на схеме и указанием исполнения горелки. Совпадение марки, расхода или внешнего вида недостаточно для выбора замены.

Документация

• Monarch — Oil Burner Nozzles — страница 1, раздел маркировки и серия PLP.
• Baltur TBL 18 — монтаж, эксплуатация и обслуживание — страницы PDF 75–79 и 85–90, русский раздел.
