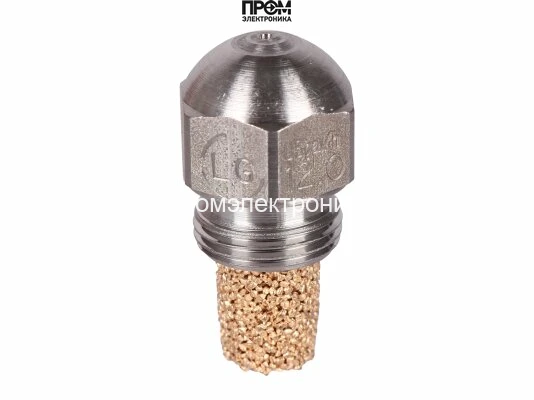

Форсунка Baltur 12.00/45° SS

Техническое описание и подбор

В наименовании этого исполнения 12.00/45° SS указаны расход, угол факела и буквенное обозначение распыла. Число 12.00 относится к расходу в американских галлонах в час (US gal/h), 45° — к углу распыла. Рабочий расход зависит от испытательного давления и вязкости топлива; число из маркировки не следует считать расходом при любом давлении насоса.

Для буквы SS в этой OEM-позиции не найдено точное подтверждение системы обозначений изготовителя. Её не следует автоматически расшифровывать по каталогу другой марки. Для проверки нужны фотография маркировки, изготовитель распылителя и заводской перечень деталей горелки.

Особенности, применение и место установки

Жидкотопливный распылитель устанавливают в держателе форсунки внутри головки горения. Подаваемое насосом топливо проходит через рабочий канал и распыляется у выходного отверстия; воздух подаётся через головку горелки. В инструкции Baltur TBL 18 показаны отдельные форсунка, дефлектор и электроды розжига. Этот пример поясняет устройство узла, а не заводскую применяемость артикула 5070412.

Обслуживание и связанные детали

Руководство Baltur предусматривает визуальную проверку жидкотопливных форсунок и замену при необходимости. При работе с головкой дополнительно проверяют электроды, дефлектор, держатель, топливные трубки и фильтрацию на линии подачи. Артикулы фильтра, уплотнений и держателя подбирают по перечню запчастей точного исполнения горелки; состав этих узлов не означает, что они входят в комплект форсунки.

Совместимость с горелками

Точный перечень горелок для артикула 5070412 в найденной документации не подтверждён. Упоминание моделей BTG или TBL здесь служит пояснением конструкции и не является подтверждением установки этой детали. Для проверки необходим заводской каталог запчастей с этим артикулом, позицией на схеме и указанием исполнения горелки. Совпадение марки, расхода или внешнего вида недостаточно для выбора замены.

Документация

• Baltur TBL 18/26/35 — инструкция 0006160433_202607 — разделы снятия головки, форсунки и обслуживания; справка по конструкции горелки.
• Baltur TBL 18 — монтаж, эксплуатация и обслуживание — страницы PDF 75–79 и 85–90, русский раздел.
