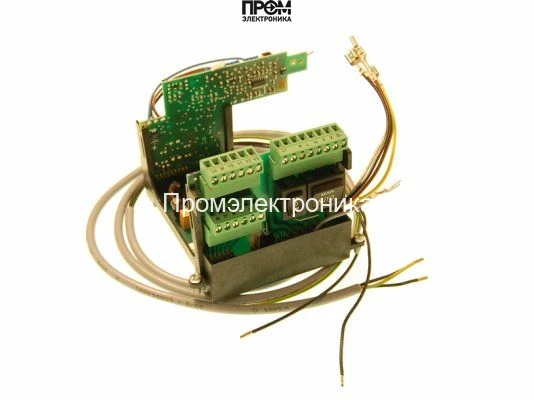

Электронный функциональный модуль Siemens AGA56.42A87

Техническое описание AGA56.42A87

Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.

Назначение и обозначение

AGA56.42A87 — функциональный модуль для электромеханического привода Siemens SQM5. В таблице исполнений для него указаны вход 0…2 В DC совместно с позиционным потенциометром ASZ и балансным реле и питание 24 В AC, 50…60 Гц. Обозначения .41, .42, .43 и .9 различают способ управления; вариант .1 предназначен для ручного управления. Это различие учитывают вместе с последними цифрами кода питания.

Особенности и применение

Модуль согласует выбранный способ управления с приводом; настройку рабочего диапазона предусматривают для исполнений .41/.42/.43. Для .1 каталог указывает ручное управление. Привод может управлять воздушной заслонкой или другим регулирующим органом в составе горелочной установки. AGA56 не выполняет функции самостоятельного автомата контроля пламени.

Место установки и совместимость

Модуль монтируют внутри корпуса привода SQM5 по его монтажной документации. Совпадения одной серии SQM недостаточно: проверяют полный тип привода, питающую сеть, управляющий сигнал, схему и наличие требуемого позиционного элемента. Работы выполняют при отключённом питании с последующей проверкой направления и диапазона перемещения.

Принадлежности и подбор

В документации предусмотрены потенциометры положения ASZ. Тип и сопротивление согласуют с выбранным модулем и схемой привода; параметры одного входа не распространяют на другие исполнения. Модуль AGA56 и позиционный элемент рассматривают как отдельные принадлежности SQM5. Применимость к конкретной модели горелки устанавливают по ведомости её привода и электрической схеме.

Документация: Siemens: AGA56, CC1N7922en, 28.10.2020, язык en, страницы 1, 2, 3, 4.
