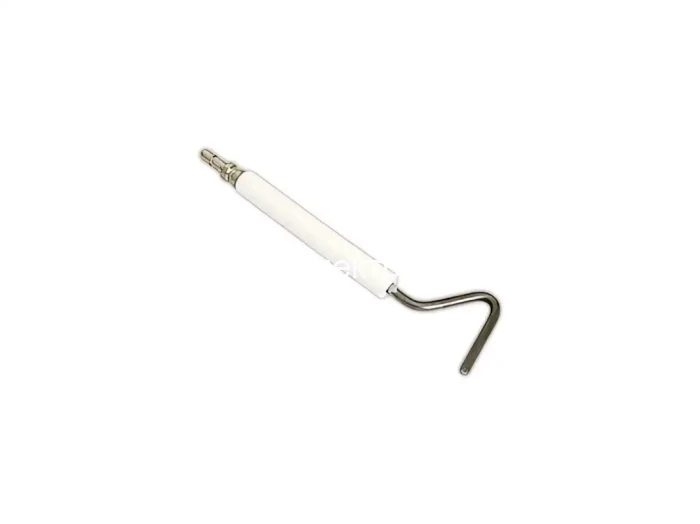

Электрод ионизации Ecoflam 153 мм, 65320850

Назначение и особенности

Каталожное назначение — ионизационный контроль пламени. Рабочий конец электрода располагается в зоне пламени, а сигнал поступает на ионизационный вход автомата горения. Такой электрод не заменяет оптический датчик пламени без предусмотренного изготовителем изменения схемы.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.

В каких горелках установлен этот артикул

В таблице перечислены исполнения из каталогов запчастей производителя. Сверьте заводской артикул горелки, период выпуска и позицию детали; TC, TL, Low NOx и другие обозначения исполнения сохраняют значение.

Горелки и позиции детали · 4

Горелка	Артикул горелки	Позиция	Период и документ
BLU 170 P	Не указан	26	420010382301 · 11.06.2019 · стр. 35
BLU 250 P	Не указан	26	420010382301 · 11.06.2019 · стр. 35
BLU 170 P	Не указан	26	420010382301 · 11.06.2019 · стр. 37
BLU 250 P	Не указан	26	420010382301 · 11.06.2019 · стр. 37
