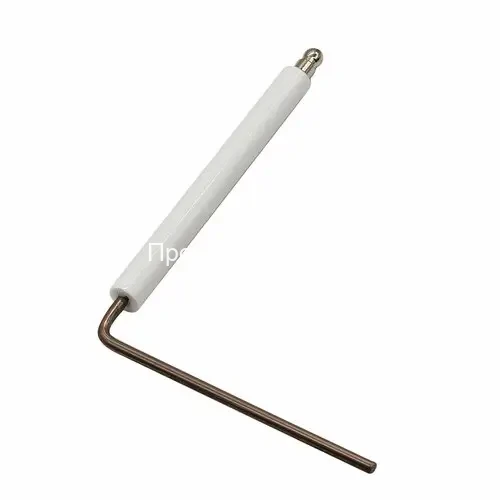

Электрод ионизации Ecoflam 125 мм, 65320899

Электрод ионизации Ecoflam с общей длиной 125 мм (Артикул: 65320899) представляет собой критически важный компонент системы автоматики безопасности и управления розжигом промышленных и коммерческих горелок. Данное устройство функционирует как датчик наличия пламени, обеспечивая немедленное прекращение подачи топлива в случае его затухания и предотвращая тем самым утечку газа и возникновение взрывоопасных ситуаций.

Надежность системы контроля пламени является фундаментальным требованием для безопасной эксплуатации котельного и теплового оборудования.

Принцип работы ионизационного контроля

Работа электрода 65320899 основана на ионизационном принципе. Пламя (факел) газовой горелки обладает свойством электропроводимости благодаря наличию в нем свободных ионов.

1. Автомат горения (блок управления) подает на электрод ионизации, погруженный в факел, переменное напряжение (AC).
2. Пламя действует как диод, выпрямляя этот ток.
3. Между электродом и заземленным корпусом горелки (массой) возникает слабый, но измеримый постоянный ток (DC), известный как ток ионизации (измеряется в микроамперах, мкА).
4. Автомат горения регистрирует этот ток. Наличие тока ионизации является подтверждением наличия стабильного пламени.
5. Если пламя гаснет, цепь размыкается, ток ионизации пропадает. Автомат горения немедленно фиксирует это событие и перекрывает электромагнитный газовый клапан, прекращая подачу топлива.

Технические характеристики и конструктивные особенности

Электрод Ecoflam 65320899 разработан для работы в условиях высоких температур и интенсивной эксплуатации.

• Тип устройства: Электрод ионизации (датчик контроля пламени).
• Производитель: Ecoflam (оригинальная запчасть).
• Артикул производителя: 65320899.
• Общая длина (L): 125 мм.
• Изоляционный материал: Высокопрочная стеатитовая керамика. Керамический изолятор обеспечивает диэлектрическую прочность, предотвращая утечку тока на корпус горелки в обход пламени, и выдерживает высокие термические нагрузки без растрескивания.
• Материал стержня: Жаропрочный сплав (например, кантал или аналогичный сплав FeCrAl), устойчивый к окислению и деформации при температурах до 1000°C и выше.
• Размеры рабочего стержня: Ø 3 x 14 мм (диаметр и длина металлической части, непосредственно контактирующей с пламенем).
• Тип подключения: Стандартный штекер Ø 6 мм для быстрого и надежного соединения с высоковольтным кабелем от автомата горения.
• Вес (ориентировочный): 0.1 кг.

Применение и совместимость оборудования

Электрод ионизации 65320899 является штатным компонентом для широкого спектра газовых и комбинированных (газ/дизель) горелок Ecoflam. Он обеспечивает стабильную и безопасную работу в автоматическом режиме.

Основная сфера применения – горелки Ecoflam серий:

• Ecoflam MAX Gas (например, модели MAX 10, MAX 12, MAX 20, MAX 25 PAB и др.)
• Ecoflam BLU (например, модели BLU 1000.1 PAB, BLU 2000.1 PR, BLU 3000.1, BLU 4000.1 и др.)

Данный электрод также может использоваться в некоторых моделях горелок Elco, поскольку оба бренда входят в состав концерна Ariston Thermo Group и часто используют унифицированные компоненты.

Важно: Для точного подбора всегда сверяйтесь со спецификацией (взрыв-схемой) вашей модели горелки или обратитесь за консультацией к нашим специалистам.

Примеры использования на производстве

Датчики пламени Ecoflam 65320899 являются неотъемлемой частью систем безопасности на многочисленных промышленных объектах:

• Котельные установки: Обеспечение безопасной работы водогрейных и паровых котлов в системах отопления жилых комплексов, торговых центров и промышленных зон.
• Технологические печи: Контроль пламени в печах для обжига, плавки или сушки в металлургии, стекольной и керамической промышленности.
• Сушильные камеры: Применяются в покрасочных камерах (например, в автосервисах) или в сушилках для древесины и сыпучих материалов.
• Пищевая промышленность: Контроль горения в хлебопекарных печах, обжарочных установках (например, для кофе) и парогенераторах для стерилизации.
• Теплогенераторы: Используются в мощных тепловых пушках для обогрева складов, ангаров и строительных площадок.

Признаки неисправности и необходимость замены

Со временем электрод ионизации подвергается износу. Снижение его эффективности напрямую угрожает безопасности объекта.

Признаки неисправности электрода 65320899:

• Горелка "не видит" пламя: Происходит розжиг, факел появляется, но горелка немедленно уходит в аварию (блокировку) по отсутствию пламени.
• Частые срывы и аварийные остановы: Нестабильный сигнал тока ионизации.
• Видимые повреждения: Трещины или сколы на керамическом изоляторе (приводят к утечке тока на корпус), сильное окисление или прогорание металлического стержня.
• Загрязнение: Накопление сажи или нагара на стержне и изоляторе, что создает токопроводящий мост на массу.

Рекомендуется проводить визуальный осмотр и очистку электрода при каждом сервисном обслуживании горелки. При обнаружении механических повреждений или при невозможности добиться стабильного тока ионизации (согласно инструкции к автомату горения) электрод подлежит немедленной замене.

Промэлектроника – Ваш надежный поставщик Ecoflam

Компания Промэлектроника является официальным дилером Ecoflam на территории РФ.

Приобретая артикул 65320899 у нас, Вы получаете:

• Гарантию подлинности: Только оригинальные запчасти, исключающие риск контрафакта.
• Техническую поддержку: Наши инженеры помогут проверить совместимость электрода с вашей горелкой.
• Наличие на складе: Мы поддерживаем запас наиболее востребованных компонентов для минимизации простоя вашего оборудования.
• Полное соответствие: Оригинальный электрод гарантирует точное позиционирование в факеле и заявленные производителем параметры тока ионизации.

Как заказать

Для покупки электрода ионизации Ecoflam 125 мм (65320899) или получения технической консультации, пожалуйста, свяжитесь с нашим отделом продаж:

E-mail: sales@prom-elec.com

Вы также можете оформить заказ через корзину на нашем сайте. Обеспечьте бесперебойную и безопасную работу вашего теплового оборудования с оригинальными компонентами Ecoflam.
