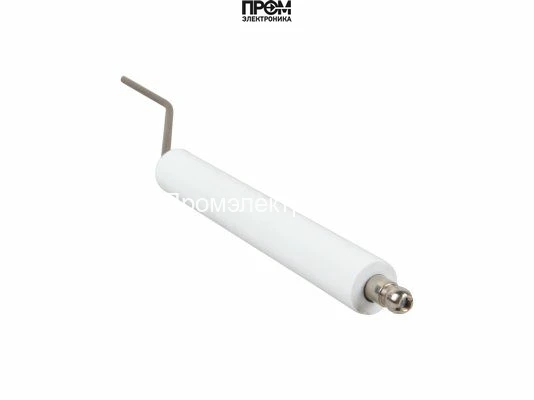

Электрод ионизации CIB Unigas 205 мм, 2080120

Назначение и особенности

Каталожное назначение — ионизационный контроль пламени. Рабочий конец электрода располагается в зоне пламени, а сигнал поступает на ионизационный вход автомата горения. Такой электрод не заменяет оптический датчик пламени без предусмотренного изготовителем изменения схемы.

Применение и место установки

При установке в узле розжига рабочий наконечник размещают в зоне воспламенения смеси; при ионизационном контроле — в зоне устойчивого пламени. Положение относительно головки, форсунки или запального узла, направление изгиба и зазор задаёт инструкция горелки. Размеры электрода сами по себе не подтверждают совместимость.

Перед установкой сверяют крепление, посадочную длину, геометрию стержня и изолятора, расположение контакта и кабеля. После замены проверяют розжиг и контроль пламени в порядке, установленном изготовителем. Зазор и параметры ионизационного сигнала берут из руководства точного исполнения.

Сопутствующие детали и замена

При ремонте вместе с электродом проверяют состояние держателя, изолятора, контактного соединения и соответствующего кабеля. Возможность отдельной замены этих элементов и состав электродного блока определяют по перечню запчастей. Подбирать изолятор, кабель или держатель как взаимозаменяемые детали без точного артикула нельзя.

Проверка совместимости

Для этого артикула точный перечень горелок пока не подтверждён. Для проверки нужны модель и заводской номер горелки, артикул снятой детали, её размеры и позиция на схеме. Одинаковая марка или внешнее сходство не подтверждают применяемость.
