Elco J 4 CCC 1000 5P

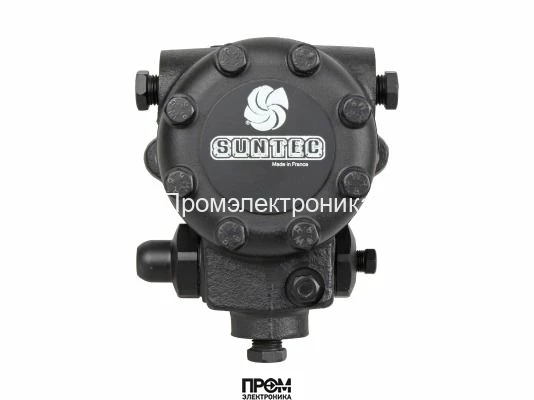

Топливный насос для горелки Suntec J 4 CCC 1000 5P (Elco)

Представляем шестеренчатый топливный насос Suntec J 4 CCC 1000 5P, произведенный в Италии компанией Suntec (также поставляется под брендом Elco). Эта модель разработана для высокоэффективной подачи дизельного топлива и других видов топлива средней вязкости в горелочные устройства малой и средней мощности. Насос сочетает в себе надежность европейского производства, точную регулировку давления и универсальность применения, что делает его оптимальным выбором для современных систем отопления и промышленных установок.

Модель J 4 CCC 1000 5P предназначена для работы как в однотрубных, так и в двухтрубных системах подачи топлива благодаря предустановленной заглушке байпаса. Встроенный регулирующий клапан с функцией запирания обеспечивает точный контроль давления на форсунке и мгновенное прекращение подачи топлива при остановке горелки, повышая безопасность и эффективность сгорания.

Ключевые эксплуатационные характеристики

• Вид перекачиваемой жидкости: Дизельное топливо, топливо средней вязкости.
• Производительность: 146 л/ч (при давлении 20 бар и вязкости 5 сСт).
• Диапазон давления на форсунку: Регулируется от 10 до 21 бар.
• Заводская установка давления: 12 бар.
• Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт).
• Температура топлива: от 0 до +90 °C (максимальная в насосе).

Конструкция и монтаж

Насос Suntec J 4 CCC 1000 5P отличается продуманной конструкцией, обеспечивающей простоту установки и долговечность эксплуатации.

• Метод установки: Фланцевое соединение ∅ 54 мм.
• Диаметр вала: 11 мм, конструкция с одной полостью.
• Направление вращения вала: Против часовой стрелки (если смотреть со стороны вала).
• Расположение выхода на форсунку: Слева.
• Скорость вращения: Номинальная - 2850 об/мин, максимальная - 3600 об/мин.
• Вращающий момент: 0.30 Н·м.

Подключения и порты

• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба, 6,35 мм).
• Выход на форсунку: ⅛ дюйма NPTF (коническая резьба, 3,175 мм).
• Порт манометра: ⅛ дюйма NPTF (для контроля давления на форсунке).
• Порт вакуумметра: ¼ дюйма NPTF (для контроля вакуума на линии всасывания).

Система фильтрации и особенности эксплуатации

Встроенный сетчатый фильтр эффективно защищает компоненты насоса и форсунку от загрязнений.

• Тип фильтра: Сетчатый, с открытой областью 45 см².
• Размер ячейки фильтра: 170 µм.
• Функция клапана: Регулировка давления и запирание (серия J).
• Система подачи: По умолчанию настроен для двухтрубной системы (заглушка байпаса установлена). Для перехода на однотрубную систему необходимо извлечь заглушку из обратной линии с помощью шестигранного ключа.
• Высота всасывания: Рекомендуется поддерживать вакуум не более 0,45 бар для предотвращения выделения воздуха из топлива.

Расшифровка модели J 4 CCC 1000 5P

• J: Серия насоса с регулирующим клапаном и функцией запирания.
• 4: Производительность (типоразмер).
• CCC: C - вращение против часовой стрелки, C - выход на форсунку слева, C - стандартная конструкция.
• 1000: Обозначение модификации.
• 5P: P - заглушка байпаса установлена для двухтрубной системы.

Насос топливный Suntec J 4 CCC 1000 5P является эталоном качества и надежности для горелочных систем, работающих на жидком топливе. Производство в Италии гарантирует соответствие строгим европейским стандартам.
