Дизельная горелка Elco EKEVO 4.800 L-EOT

Артикул производителя: 3758954Все товары Elco →

Дизельная горелка Elco EKEVO 4.800 L-EOT. Вид топлива: дизельная.

Основные характеристики

Бренды
Elco
Вид топлива
дизельная
Полное обозначение
EKEVO 4.800 L-EOT
Артикул производителя
3758954
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Elco EKEVO 4.800 L-EOT. вид топлива: дизельная; полное обозначение: EKEVO 4.800 L-EOT.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Версия оборудования

Исполнение указано в каталоге запчастей производителя. Период выпуска в этой редакции: 01-2021 — конец периода не указан. Доступность новой горелки или исполнения для замены уточняется отдельно.

02

Характеристики

Наименование
Дизельная горелка Elco EKEVO 4.800 L-EOT
Бренды
Elco
Вид топлива
дизельная
Полное обозначение
EKEVO 4.800 L-EOT
Артикул производителя
3758954
03

Техническая документация

PDFElco: отопительные горелки · 3758954Открыть документ ↗ EN · Редакция указана на страницах каталога · страница 216

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Дизельная горелка Elco EKEVO 4.800 L-EOT
Открыть схему в полном размере ↗Документ · R8220363-02 - 14/03/2025 · страница 2

Запчасти на схеме

  1. Поз. 1040
    Элемент рециркуляции воздуха D210X137 Elco 65328635

    Артикул: 65328635

    Период по каталогу: 01-2021 — конец периода не указан

  2. Поз. 1050
    Смотровое стекло 105X69 ELCO Elco 65328618

    Артикул: 65328618

    Период по каталогу: 01-2021 — конец периода не указан

  3. Поз. 1060
    Уплотнение Elco 65328628

    Артикул: 65328628

    Период по каталогу: 01-2021 — конец периода не указан

  4. Поз. 1080
    Рабочее колесо вентилятора Elco Ø250 x 105 мм, 13010487

    Артикул: 13010487

    Период по каталогу: 01-2021 — конец периода не указан

  5. Поз. 1090
    Трансформатор розжига Elco 65328087

    Артикул: 65328087

    Период по каталогу: 01-2021 — конец периода не указан

  6. Поз. 1093
    Уплотнение Elco 65328630

    Артикул: 65328630

    Период по каталогу: 01-2021 — конец периода не указан

  7. Поз. 1094
    Держатель фоторезистора KLC Elco 65327620

    Артикул: 65327620

    Период по каталогу: 01-2021 — конец периода не указан

  8. Поз. 1095
    Фоторезистор KLC J8-508-3 Elco 65313891

    Артикул: 65313891

    Период по каталогу: 01-2021 — конец периода не указан

  9. Поз. 1096
    Кабель розжига Elco 65328623

    Артикул: 65328623

    Период по каталогу: 01-2021 — конец периода не указан

  10. Поз. 1097
    Втулка-изолятор соединения электрод-кабель D12/7 L36 Elco 3333113582

    Артикул: 3333113582

    Период по каталогу: 01-2021 — конец периода не указан

  11. Поз. 1100
    Уплотнение Elco 65313438

    Артикул: 65313438

    Период по каталогу: 01-2021 — конец периода не указан

  12. Поз. 1110
    Подшипниковый узел D50 / 9 h12 Elco 65328752

    Артикул: 65328752

    Период по каталогу: 01-2021 — конец периода не указан

  13. Поз. 1150
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Исполнение: B

    Период по каталогу: 01-2021 — конец периода не указан

  14. Поз. 1151
    Сервопривод Elco STE15 Q3.51/6 R

    Артикул: 65314097

    Период по каталогу: 01-2021 — конец периода не указан

  15. Поз. 1152
    Средняя часть муфты Олдема D25 Elco 65328710

    Артикул: 65328710

    Период по каталогу: 01-2021 — конец периода не указан

  16. Поз. 1170
    Электродвигатель Elvem 6T3 90L2 2.2 кВт

    Артикул: 65325414

    Период по каталогу: 01-2021 — конец периода не указан

  17. Поз. 1171
    Электродвигатель Elco 65328646

    Артикул: 65328646

    Период по каталогу: 01-2021 — конец периода не указан

  18. Поз. 1203
    Воздушная заслонка 302X165 Elco 65328652

    Артикул: 65328652

    Период по каталогу: 01-2021 — конец периода не указан

  19. Поз. 1204
    Градуированная пластина ANG 0/90 Elco 65328639

    Артикул: 65328639

    Период по каталогу: 01-2021 — конец периода не указан

  20. Поз. 1206
    Узел головки горелки Elco 65328638

    Артикул: 65328638

    Период по каталогу: 01-2021 — конец периода не указан

  21. Поз. 1207
    Муфта Олдема D25XD10 N3 M6 Elco 65328709

    Артикул: 65328709

    Период по каталогу: 01-2021 — конец периода не указан

  22. Поз. 1300
    Электродвигатель Elco 65328649

    Артикул: 65328649

    Период по каталогу: 01-2021 — конец периода не указан

  23. Поз. 1301
    Сцепление электродвигателя 43 Х 10

    Артикул: 65310440

    Период по каталогу: 01-2021 — конец периода не указан

  24. Поз. 1302
    Сцепление электродвигателя Ø42 X 14

    Артикул: 65321786

    Исполнение: с 02/25

    Период по каталогу: 01-2021 — конец периода не указан

  25. Поз. 1302
    Сцепление электродвигателя 39 Х 13

    Артикул: 65310441

    Исполнение: до 01/25

    Период по каталогу: 01-2021 — конец периода не указан

  26. Поз. 1303
    Топливный насос Elco 6500999300

    Артикул: 6500999300

    Исполнение: с 02/25

    Период по каталогу: 01-2021 — конец периода не указан

  27. Поз. 1320
    Фланец Elco 65328650

    Артикул: 65328650

    Период по каталогу: 01-2021 — конец периода не указан

  28. Поз. 1322
    Уплотнение Elco 65328629

    Артикул: 65328629

    Период по каталогу: 01-2021 — конец периода не указан

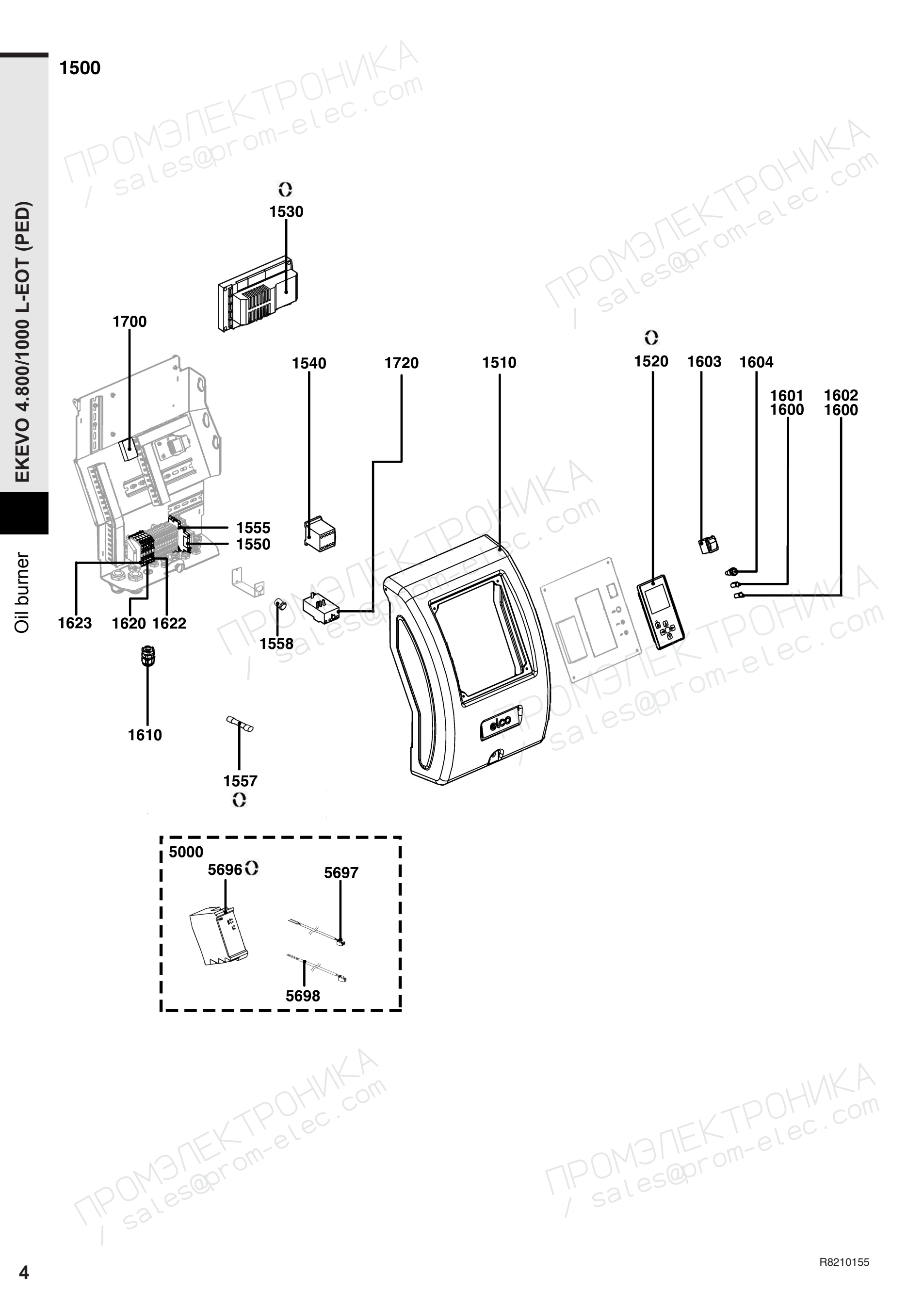

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Дизельная горелка Elco EKEVO 4.800 L-EOT
Открыть схему в полном размере ↗Документ · R8220363-02 - 14/03/2025 · страница 4

Запчасти на схеме

  1. Поз. 1510
    Крышка электрического шкафа EK-TRON 5-6-7 Elco 65328312

    Артикул: 65328312

    Период по каталогу: 01-2021 — конец периода не указан

  2. Поз. 1520
    Дисплей Elco 65328434

    Артикул: 65328434

    Период по каталогу: 01-2021 — конец периода не указан

  3. Поз. 1530
    Блок управления BT330 базовые настройки Elco 65312446

    Артикул: 65312446

    Период по каталогу: 01-2021 — конец периода не указан

  4. Поз. 1540
    Миниконтактор Elco 11 BG09 10 A230

    Артикул: 65074309

    Период по каталогу: 01-2021 — конец периода не указан

  5. Поз. 1550
    Основание LOVATO HR1XS230 Elco 65328627

    Артикул: 65328627

    Период по каталогу: 01-2021 — конец периода не указан

  6. Поз. 1555
    Реле Elco 65328626

    Артикул: 65328626

    Период по каталогу: 01-2021 — конец периода не указан

  7. Поз. 1557
    Предохранитель 5X20 HF 5A 250V Elco 65322180

    Артикул: 65322180

    Период по каталогу: 01-2021 — конец периода не указан

  8. Поз. 1558
    Клавишный переключатель KB24448B2BG

    Артикул: 65324696

    Период по каталогу: 01-2021 — конец периода не указан

  9. Поз. 1600
    Индикаторная лампа

    Артикул: 65322053

    Период по каталогу: 01-2021 — конец периода не указан

  10. Поз. 1601
    Пластмассовая насадка для лампочки красная

    Артикул: 65322054

    Период по каталогу: 01-2021 — конец периода не указан

  11. Поз. 1602
    Пластмассовая насадка для лампочки зелёная

    Артикул: 65325074

    Период по каталогу: 01-2021 — конец периода не указан

  12. Поз. 1603
    Переключатель 2Х-позиционный 1 - 0 40100 зеленый Elco 65323064

    Артикул: 65323064

    Период по каталогу: 01-2021 — конец периода не указан

  13. Поз. 1604
    Гнездо плавкого предохранителя FH-B02

    Артикул: 65322181

    Период по каталогу: 01-2021 — конец периода не указан

  14. Поз. 1610
    Кабель Elco 65074562

    Артикул: 65074562

    Период по каталогу: 01-2021 — конец периода не указан

  15. Поз. 1620
    Проходная клемма Elco 65070941

    Артикул: 65070941

    Период по каталогу: 01-2021 — конец периода не указан

  16. Поз. 1622
    Синяя проходная клемма Elco 65070942

    Артикул: 65070942

    Период по каталогу: 01-2021 — конец периода не указан

  17. Поз. 1623
    Жёлто-зелёная проходная клемма Elco 65070943

    Артикул: 65070943

    Период по каталогу: 01-2021 — конец периода не указан

  18. Поз. 1700
    Сетевой антипомеховый фильтр Elco 951409

    Артикул: 65323170

    Период по каталогу: 01-2021 — конец периода не указан

  19. Поз. 1720
    Реле тепловое LOV RF38 4,0-6,5A V195 Elco 65327577

    Артикул: 65327577

    Период по каталогу: 01-2021 — конец периода не указан

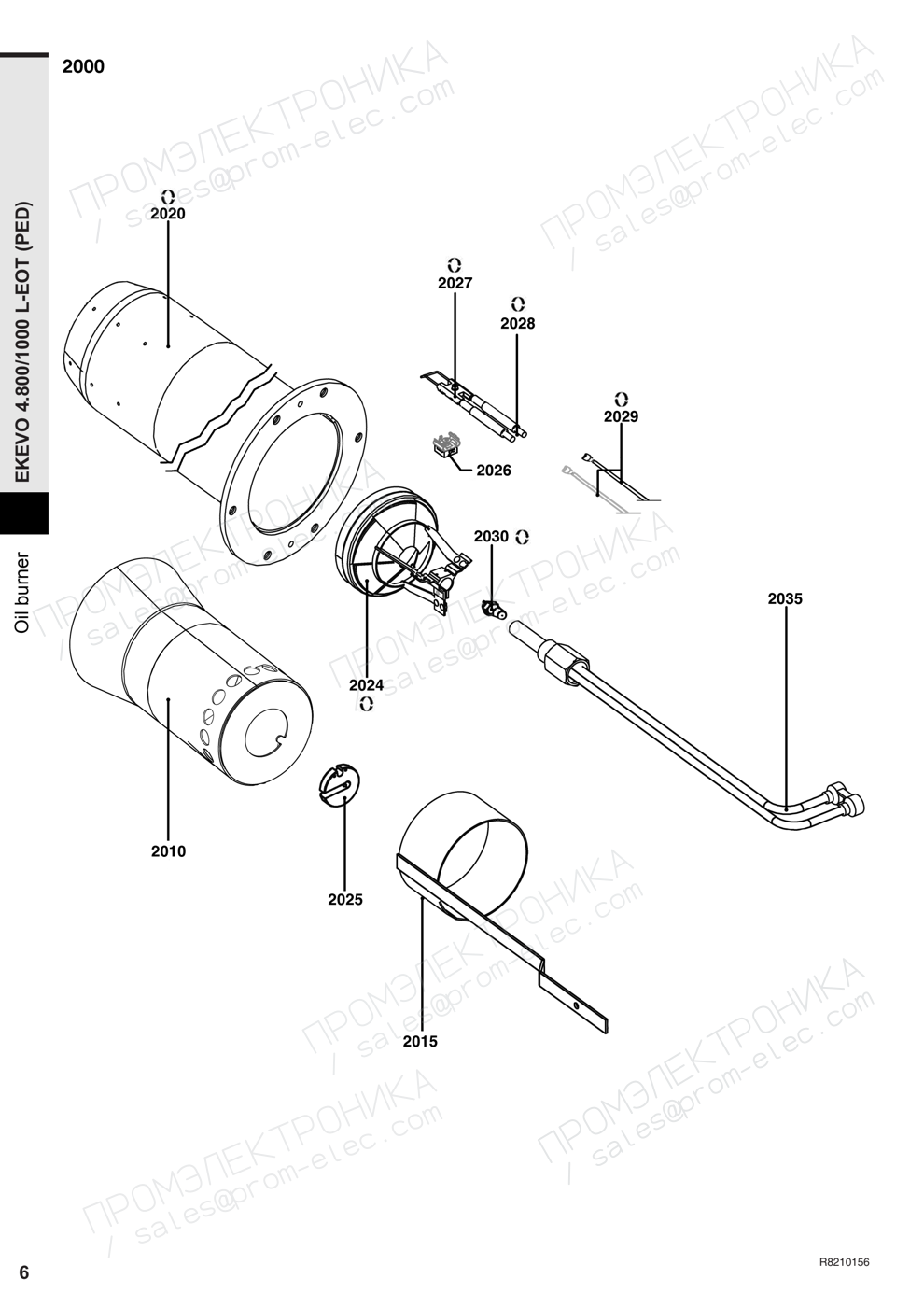

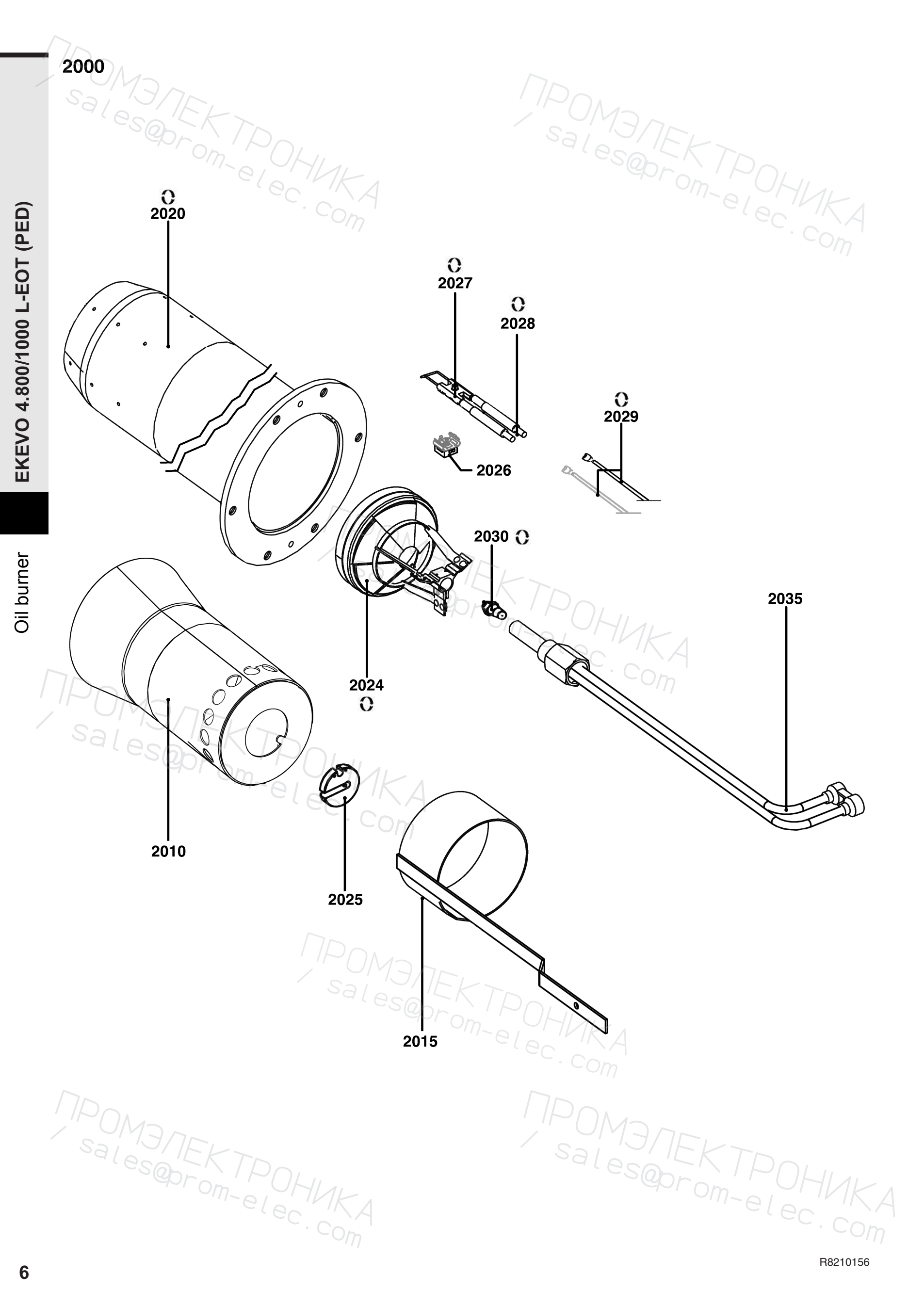

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Дизельная горелка Elco EKEVO 4.800 L-EOT
Открыть схему в полном размере ↗Документ · R8220363-02 - 14/03/2025 · страница 6

Запчасти на схеме

  1. Поз. 2010
    Трубка Elco 65328637

    Артикул: 65328637

    Период по каталогу: 01-2021 — конец периода не указан

  2. Поз. 2015
    Кольцо оптимизации воздушного потока D137 Elco 65328644

    Артикул: 65328644

    Период по каталогу: 01-2021 — конец периода не указан

  3. Поз. 2020
    Жаровая труба Elco 65328642

    Артикул: 65328642

    Период по каталогу: 01-2021 — конец периода не указан

  4. Поз. 2024
    Рассекатель пламени Elco 13023518

    Артикул: 13023518

    Период по каталогу: 01-2021 — конец периода не указан

  5. Поз. 2025
    Крышка трубка 2 GICL. D65X15/EK4 L-ZOTA Elco 65300961

    Артикул: 65300961

    Период по каталогу: 01-2021 — конец периода не указан

  6. Поз. 2026
    Пластина 20X10 Elco 65328632

    Артикул: 65328632

    Период по каталогу: 01-2021 — конец периода не указан

  7. Поз. 2027
    Блок электродов розжига 25X46 d6,4D2X48 35° Elco 13010483

    Артикул: 13010483

    Период по каталогу: 01-2021 — конец периода не указан

  8. Поз. 2028
    Кабель розжига D6,3 L630 ELECT SIDE AP Elco 65328622

    Артикул: 65328622

    Период по каталогу: 01-2021 — конец периода не указан

  9. Поз. 2029
    Кабель розжига Elco 65328623

    Артикул: 65328623

    Период по каталогу: 01-2021 — конец периода не указан

  10. Поз. 2030
    Форсунка Elco 126382

    Артикул: 126382

    Период по каталогу: 01-2021 — конец периода не указан

  11. Поз. 2035
    Форсунка Elco 65328620

    Артикул: 65328620

    Период по каталогу: 01-2021 — конец периода не указан

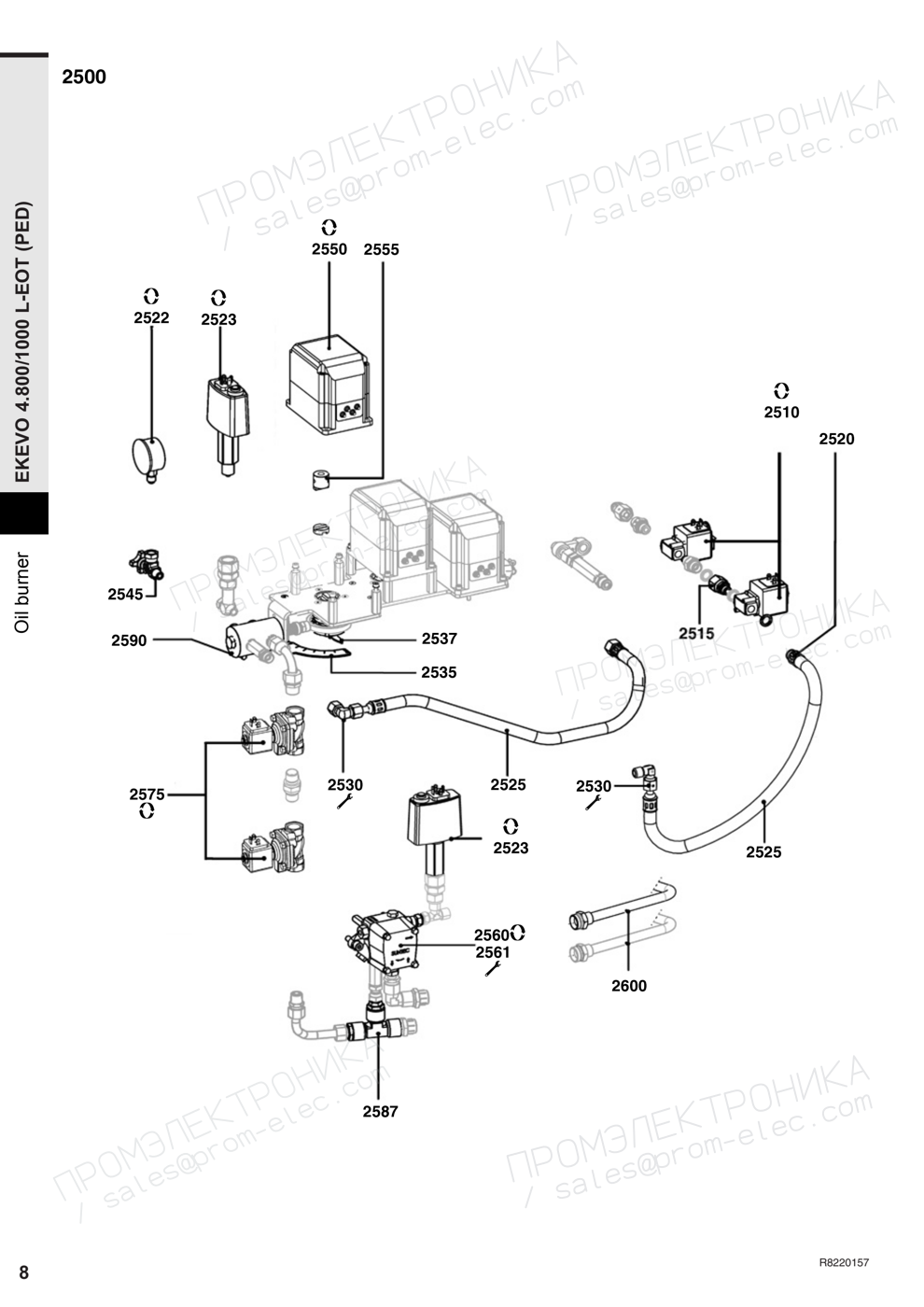

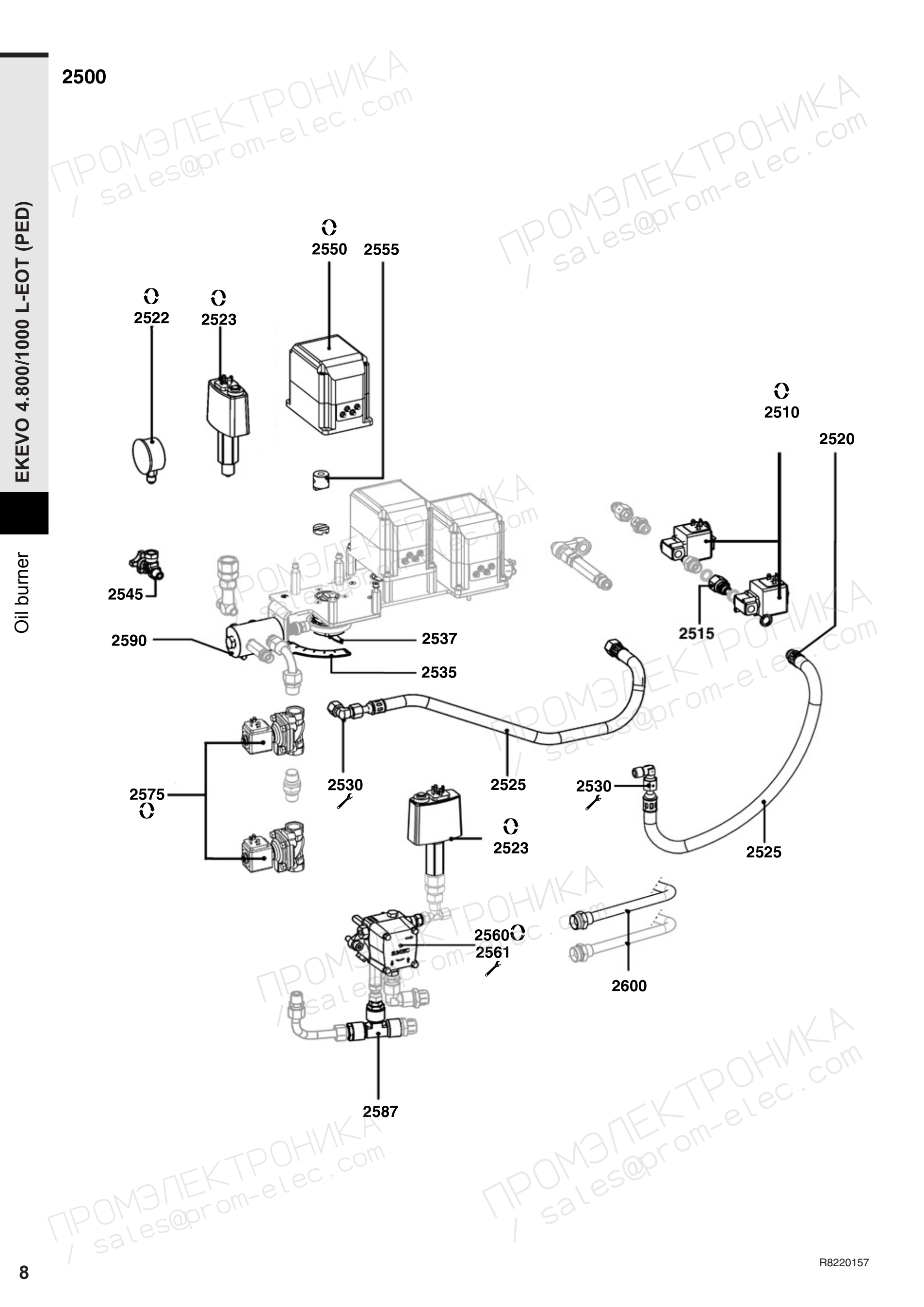

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Elco EKEVO 4.800 L-EOT
Открыть схему в полном размере ↗Документ · R8220363-02 - 14/03/2025 · страница 8

Запчасти на схеме

  1. Поз. 2510
    Жидкотопливный электромагнитный клапан Ecoflam L159C05-Z134A

    Артикул: 65323739

    Период по каталогу: 01-2021 — конец периода не указан

  2. Поз. 2515
    Штуцер CL ART. 1050 1/4- CDADO+OGIVA d Elco 65323913

    Артикул: 65323913

    Период по каталогу: 01-2021 — конец периода не указан

  3. Поз. 2520
    Крепёж Elco 65328711

    Артикул: 65328711

    Период по каталогу: 01-2021 — конец периода не указан

  4. Поз. 2522
    Манометр CEWAL R1/4 D50 10 BAR Elco 65328617

    Артикул: 65328617

    Период по каталогу: 01-2021 — конец периода не указан

  5. Поз. 2523
    Реле давления Elco DSB158F931

    Артикул: 65312206

    Период по каталогу: 01-2021 — конец периода не указан

  6. Поз. 2525
    Шланг Elco 65328619

    Артикул: 65328619

    Период по каталогу: 01-2021 — конец периода не указан

  7. Поз. 2530
    Крепёж Elco 65313588

    Артикул: 65313588

    Период по каталогу: 01-2021 — конец периода не указан

  8. Поз. 2535
    Градуированная пластина регулятора давления ANG 0/90 Elco 65328641

    Артикул: 65328641

    Период по каталогу: 01-2021 — конец периода не указан

  9. Поз. 2537
    Рычаг указателя регулятора давления Elco 65328640

    Артикул: 65328640

    Период по каталогу: 01-2021 — конец периода не указан

  10. Поз. 2545
    Кран манометра Ecoflam R1/4" - G1/4", 65075823

    Артикул: 65075823

    Период по каталогу: 01-2021 — конец периода не указан

  11. Поз. 2550
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Исполнение: B

    Период по каталогу: 01-2021 — конец периода не указан

  12. Поз. 2555
    Муфта Олдема D25XD10 N3 M6 Elco 65328709

    Артикул: 65328709

    Период по каталогу: 01-2021 — конец периода не указан

  13. Поз. 2560
    HACOC жидкотопливный AJ6 CC 1004 Elco 13009802

    Артикул: 13009802

    Период по каталогу: 01-2021 — конец периода не указан

  14. Поз. 2561
    Фильтр Elco 65328726

    Артикул: 65328726

    Период по каталогу: 01-2021 — конец периода не указан

  15. Поз. 2575
    Жидкотопливный электромагнитный клапан Ecoflam, 65323633

    Артикул: 65323633

    Период по каталогу: 01-2021 — конец периода не указан

  16. Поз. 2587
    Штуцер ART. 2102006 1/4-1/2 Elco 65323920

    Артикул: 65323920

    Период по каталогу: 01-2021 — конец периода не указан

  17. Поз. 2590
    Регулятор давления жидкого топлива G1/4 Elco 65328647

    Артикул: 65328647

    Период по каталогу: 01-2021 — конец периода не указан

  18. Поз. 2600
    Жидкотопливный шланг Elco Rp 3/8" - M18

    Артикул: 13011011

    Период по каталогу: 01-2021 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

Цена по запросу3758954
