Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC

Артикул производителя: 3758212Все товары Elco →

Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC. Вид топлива: газовая.

Основные характеристики

Бренды
Elco
Вид топлива
газовая
Полное обозначение
EKEVO 7.7000 G-EU3/BT3/KL/KLC
Артикул производителя
3758212
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC. вид топлива: газовая; полное обозначение: EKEVO 7.7000 G-EU3/BT3/KL/KLC.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Версия оборудования

Исполнение указано в каталоге запчастей производителя. Период выпуска в этой редакции: 09-2019 — конец периода не указан. Доступность новой горелки или исполнения для замены уточняется отдельно.

02

Характеристики

Наименование
Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC
Бренды
Elco
Вид топлива
газовая
Полное обозначение
EKEVO 7.7000 G-EU3/BT3/KL/KLC
Артикул производителя
3758212
03

Техническая документация

PDFElco: промышленные горелки · 3758212Открыть документ ↗ EN · Редакция указана на страницах каталога · страница 84

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

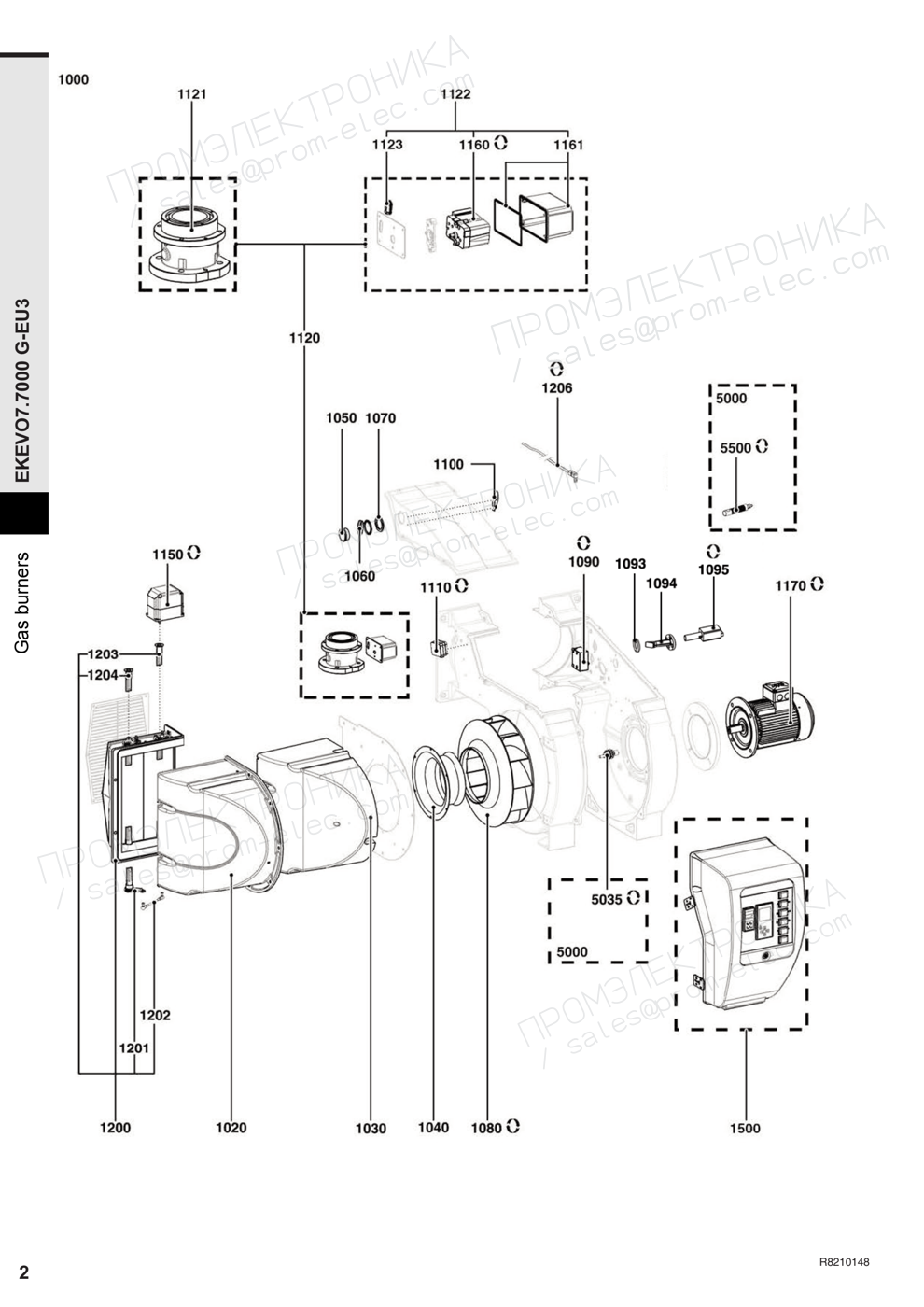

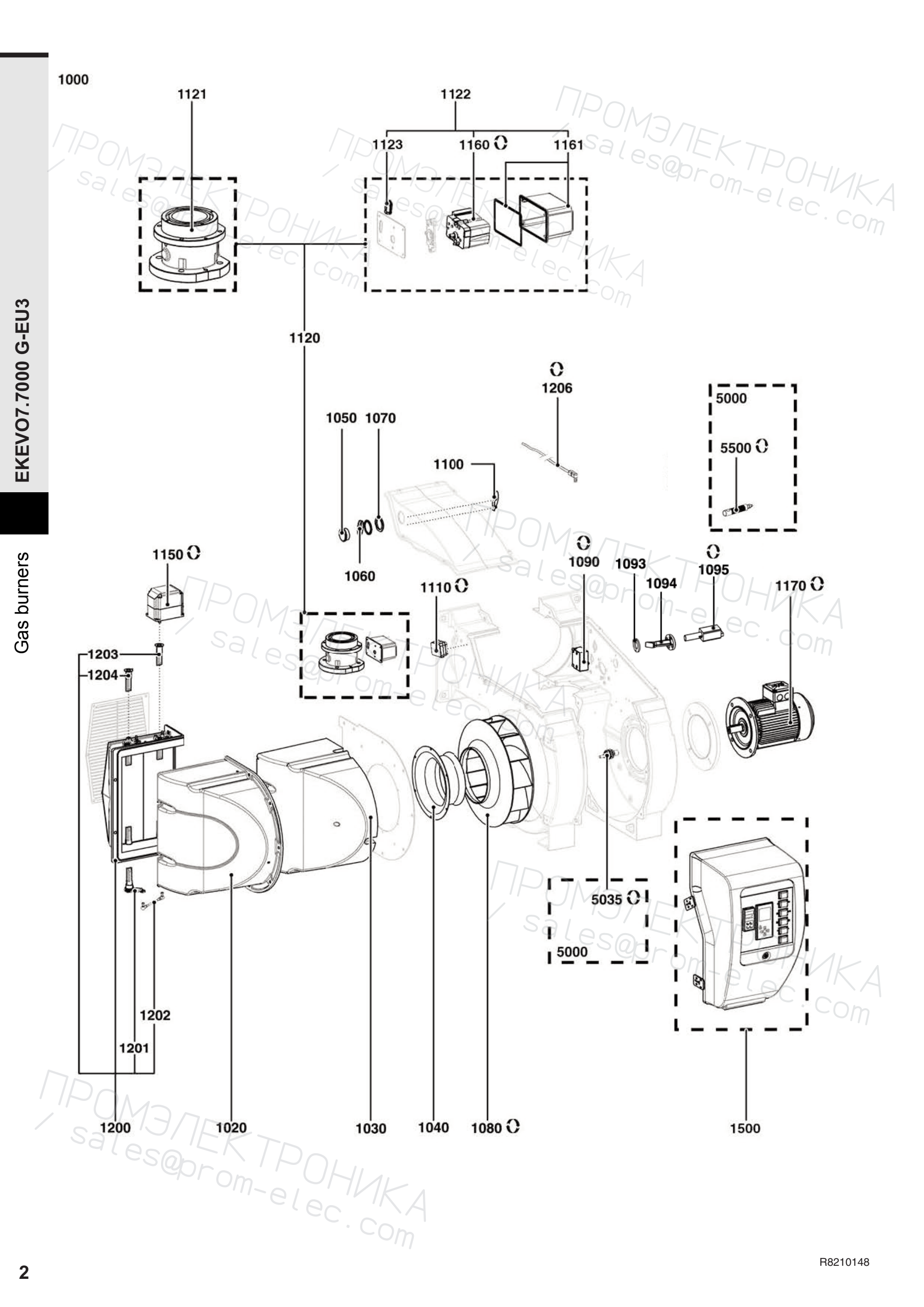

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC
Открыть схему в полном размере ↗Документ · R8220342-01 - 11/01/2021 · страница 2

Запчасти на схеме

  1. Поз. 1020
    Кожух 520X423X337/возду.камера EKEVO 6-7 Elco 65312332

    Артикул: 65312332

    Период по каталогу: 09-2019 — конец периода не указан

  2. Поз. 1030
    Звукоизоляция/воздушный блок Elco 492x418x334 мм, 65312333

    Артикул: 65312333

    Период по каталогу: 09-2019 — конец периода не указан

  3. Поз. 1040
    Направляющая всасываемого воздуха Ecoflam 65314133

    Артикул: 65314133

    Период по каталогу: 09-2019 — конец периода не указан

  4. Поз. 1050
    Окно смотровое 55X21 Elco 1180603227

    Артикул: 1180603227

    Период по каталогу: 09-2019 — конец периода не указан

  5. Поз. 1060
    Крышка D61/55/глазка для контроля Elco 1188052260

    Артикул: 1188052260

    Период по каталогу: 09-2019 — конец периода не указан

  6. Поз. 1070
    Гайка M48X1,5 Elco 1180559591

    Артикул: 1180559591

    Период по каталогу: 09-2019 — конец периода не указан

  7. Поз. 1080
    Колесо вентилятора D540/272X60 D42+планка D58/12 Elco 65314035

    Артикул: 65314035

    Период по каталогу: 09-2019 — конец периода не указан

  8. Поз. 1090
    Трансформатор розжига Elco 65314069

    Артикул: 65314069

    Период по каталогу: 09-2019 — конец периода не указан

  9. Поз. 1093
    Кронштейн Elco 65327330

    Артикул: 65327330

    Период по каталогу: 09-2019 — конец периода не указан

  10. Поз. 1094
    Держатель фоторезистора KLC Elco 65327620

    Артикул: 65327620

    Период по каталогу: 09-2019 — конец периода не указан

  11. Поз. 1095
    Фоторезистор KLC J8-508-3 Elco 65313891

    Артикул: 65313891

    Период по каталогу: 09-2019 — конец периода не указан

  12. Поз. 1100
    Зеркало/глазок для контроля пламени Elco 65311472

    Артикул: 65311472

    Период по каталогу: 09-2019 — конец периода не указан

  13. Поз. 1110
    Реле давления Elco LGW 50 A2P

    Артикул: 65311595

    Период по каталогу: 09-2019 — конец периода не указан

  14. Поз. 1120
    Газовая заслонка с приводом в сборе Elco 65312321

    Артикул: 65312321

    Период по каталогу: 09-2019 — конец периода не указан

  15. Поз. 1121
    Узел газового клапана Elco 65326913

    Артикул: 65326913

    Период по каталогу: 09-2019 — конец периода не указан

  16. Поз. 1122
    Газовый привод в сборе STE4.5 B037/6-R 0,8NM Elco 65312323

    Артикул: 65312323

    Период по каталогу: 09-2019 — конец периода не указан

  17. Поз. 1123
    Уплотнение 34X15 D6,2 Elco 65312458

    Артикул: 65312458

    Период по каталогу: 09-2019 — конец периода не указан

  18. Поз. 1150
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Период по каталогу: 09-2019 — конец периода не указан

  19. Поз. 1161
    Кожух 125X79X73/серводвигатель STE 4,5 Elco 65312327

    Артикул: 65312327

    Период по каталогу: 09-2019 — конец периода не указан

  20. Поз. 1170
    Электродвигатель Elco, 65326334

    Артикул: 65326334

    Период по каталогу: 09-2019 — конец периода не указан

  21. Поз. 1200
    Воздушная заслонка Elco 65312328

    Артикул: 65312328

    Период по каталогу: 09-2019 — конец периода не указан

  22. Поз. 1201
    Рычаг D35 R55 80° D24 L100/воздушная заслонка Elco 65312331

    Артикул: 65312331

    Период по каталогу: 09-2019 — конец периода не указан

  23. Поз. 1202
    Стержень D10X145 M6 воздушная заслонка Elco 65312330

    Артикул: 65312330

    Период по каталогу: 09-2019 — конец периода не указан

  24. Поз. 1203
    Ось заслонки воздуха D34/25X100 плоская L55 Elco 65312329

    Артикул: 65312329

    Период по каталогу: 09-2019 — конец периода не указан

  25. Поз. 1204
    Ось заслонки воздуха D34/25X100 + указатель Elco 65312459

    Артикул: 65312459

    Период по каталогу: 09-2019 — конец периода не указан

  26. Поз. 1206
    Кабель электрода розжига D7/D4 90° L2000 Elco 65314116

    Артикул: 65314116

    Период по каталогу: 09-2019 — конец периода не указан

  27. Поз. 5035
    Датчик NAMUR NI5-G12-Y1+кабель 5 METER Elco 65312550

    Артикул: 65312550

    Период по каталогу: 09-2019 — конец периода не указан

  28. Поз. 5500
    Датчик пламени Elco FFS 08UV-1 659D31-0130L

    Артикул: 65312274

    Период по каталогу: 09-2019 — конец периода не указан

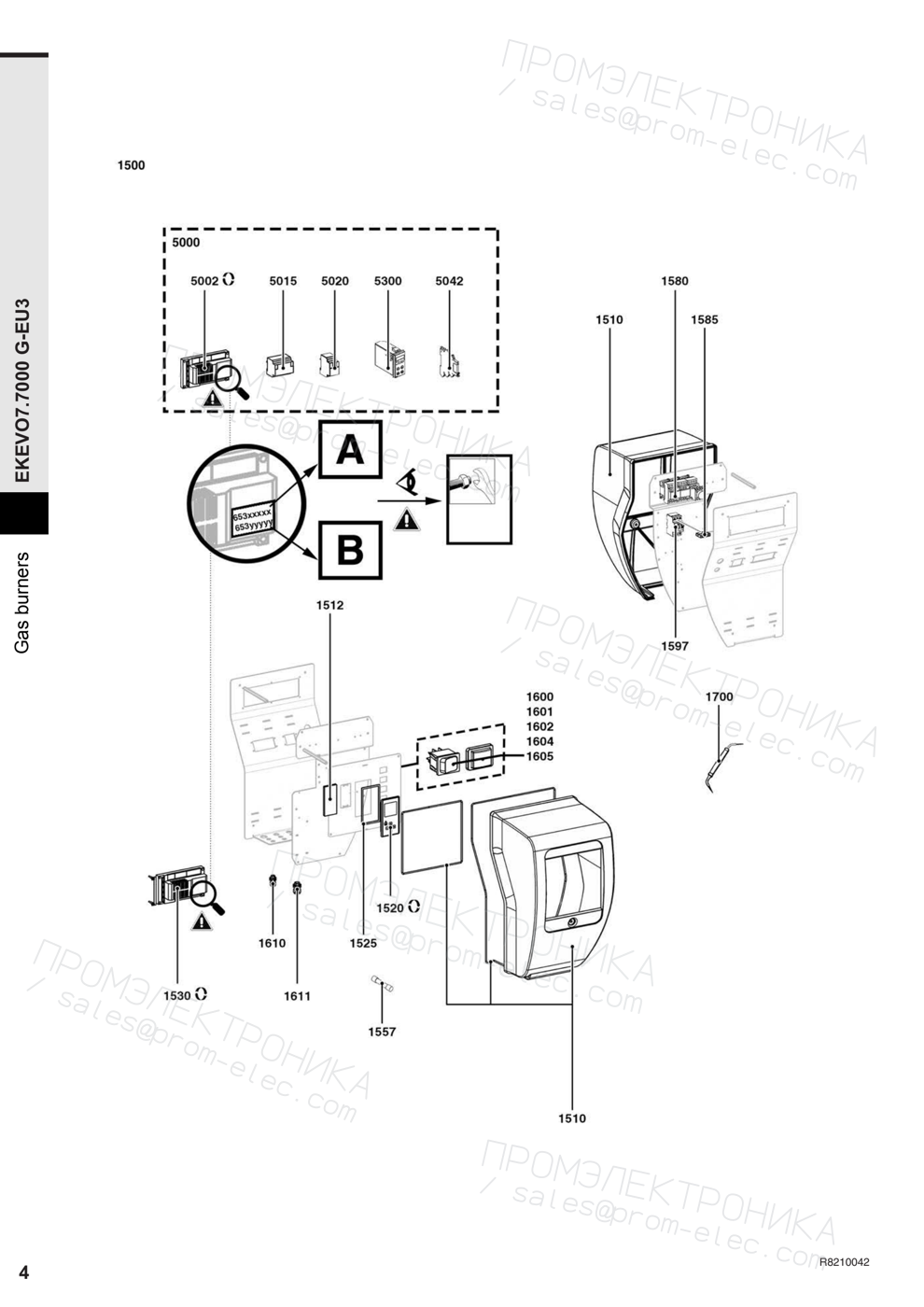

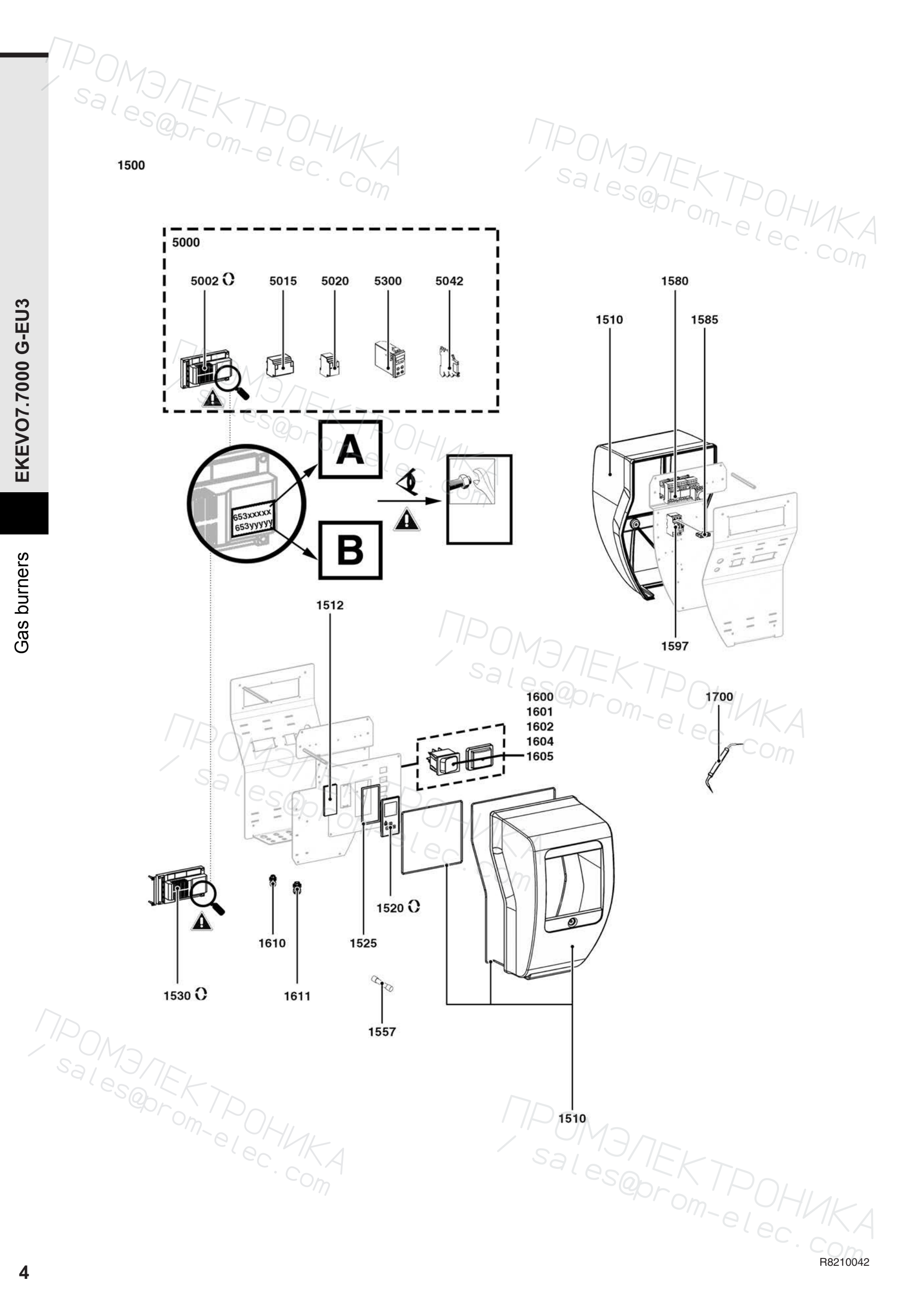

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC
Открыть схему в полном размере ↗Документ · R8220342-01 - 11/01/2021 · страница 4

Запчасти на схеме

  1. Поз. 1510
    Крышка 374X621X331/ELECTRIC PANEL EKEVO Elco 65312340

    Артикул: 65312340

    Период по каталогу: 09-2019 — конец периода не указан

  2. Поз. 1512
    Затвор 92X45 IP54/RWF Elco 65312338

    Артикул: 65312338

    Период по каталогу: 09-2019 — конец периода не указан

  3. Поз. 1520
    Дисплей Elco 65328434

    Артикул: 65328434

    Период по каталогу: 09-2019 — конец периода не указан

  4. Поз. 1525
    Прокладка/DISPLAY 152/140X80/70X2 Elco 65311364

    Артикул: 65311364

    Период по каталогу: 09-2019 — конец периода не указан

  5. Поз. 1530
    Блок управления BT320 базовые настройки Elco 65312445

    Артикул: 65312445

    Период по каталогу: 09-2019 — конец периода не указан

  6. Поз. 1557
    Предохранитель 5X20 6,3A 250V CERAMIC Elco 65313850

    Артикул: 65313850

    Период по каталогу: 09-2019 — конец периода не указан

  7. Поз. 1580
    Пускатель двигателя "звезда-треугольник" Y-D 18kW LC3D18P7 Elco 65311796

    Артикул: 65311796

    Период по каталогу: 09-2019 — конец периода не указан

  8. Поз. 1585
    Вспомогательный переключатель SCH GVA E11 Elco 65311795

    Артикул: 65311795

    Период по каталогу: 09-2019 — конец периода не указан

  9. Поз. 1597
    Выключатель электродвигателя автоматический SCH 15KW GV2ME32 Elco 65311798

    Артикул: 65311798

    Период по каталогу: 09-2019 — конец периода не указан

  10. Поз. 1600
    Лампа сигнальная 32X22,5X21 COM.0401S 8S Elco 65312334

    Артикул: 65312334

    Период по каталогу: 09-2019 — конец периода не указан

  11. Поз. 1601
    Переключатель 2 POS. ON-ON 0401.1.DEV T2 Elco 65312335

    Артикул: 65312335

    Период по каталогу: 09-2019 — конец периода не указан

  12. Поз. 1602
    Переключатель 3 POS. ON-OFF-ON 0401.1 T2 Elco 65312336

    Артикул: 65312336

    Период по каталогу: 09-2019 — конец периода не указан

  13. Поз. 1604
    Переключатель COM 2 POS. MOMENT. 0401.1 Elco 65312337

    Артикул: 65312337

    Период по каталогу: 09-2019 — конец периода не указан

  14. Поз. 1605
    Заглушка выключателей пластиковая на панели щита горелки Elco 65312341

    Артикул: 65312341

    Период по каталогу: 09-2019 — конец периода не указан

  15. Поз. 1610
    Сальник ввода кабеля CLICK M20 D19/13,5X45 Elco 65311758

    Артикул: 65311758

    Период по каталогу: 09-2019 — конец периода не указан

  16. Поз. 1611
    Сальник ввода кабеля CLICK M16 D11,6/9,5X42 Elco 65311451

    Артикул: 65311451

    Период по каталогу: 09-2019 — конец периода не указан

  17. Поз. 1700
    Инструменты WAGO 2009-309 Elco 65311446

    Артикул: 65311446

    Период по каталогу: 09-2019 — конец периода не указан

  18. Поз. 5002
    Блок управления BT320 спец. настройки Elco 65312448

    Артикул: 65312448

    Период по каталогу: 09-2019 — конец периода не указан

  19. Поз. 5002
    Блок управления BT320 G-E, G-EU3 (+рег. чрп) Elco 65312452

    Артикул: 65312452

    Период по каталогу: 09-2019 — конец периода не указан

  20. Поз. 5015
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 09-2019 — конец периода не указан

  21. Поз. 5020
    Модуль VSM100 (LSB-M 667R0200-1) BT3 Elco 65311918

    Артикул: 65311918

    Период по каталогу: 09-2019 — конец периода не указан

  22. Поз. 5042
    Реле FIN 38.61 8.240.5060 KLL 1W FZ Elco 65311940

    Артикул: 65311940

    Период по каталогу: 09-2019 — конец периода не указан

  23. Поз. 5300
    Контроллер Elco RWF55.50A9

    Артикул: 65114033

    Период по каталогу: 09-2019 — конец периода не указан

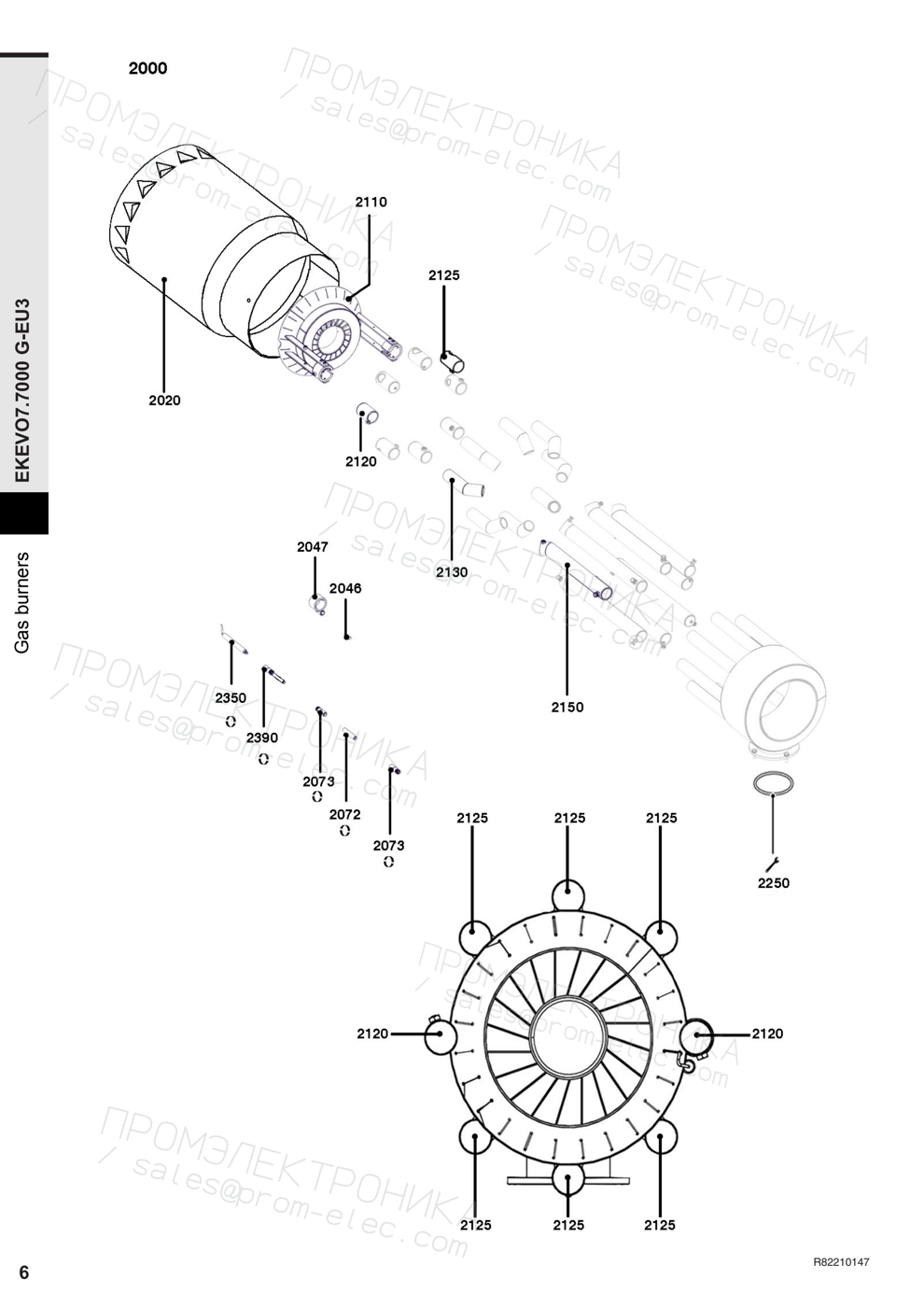

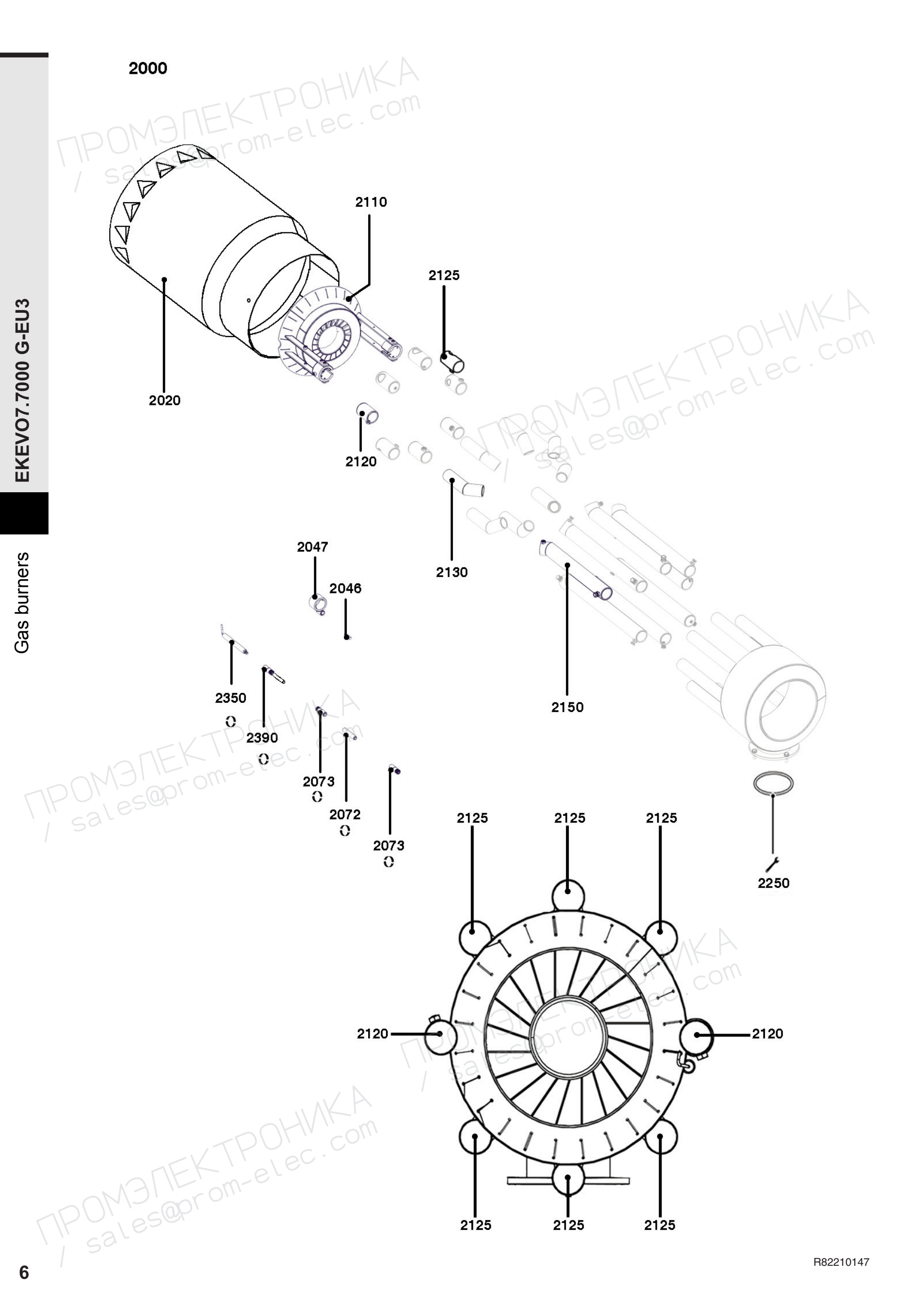

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Газовая горелка Elco EKEVO 7.7000 G-EU3/BT3/KL/KLC
Открыть схему в полном размере ↗Документ · R8220342-01 - 11/01/2021 · страница 6

Запчасти на схеме

  1. Поз. 2020
    Жаровая труба Elco 65314578

    Артикул: 65314578

    Исполнение: KL

    Период по каталогу: 09-2019 — конец периода не указан

  2. Поз. 2046
    Упорное кольцо 14/11 L20 Elco 65314089

    Артикул: 65314089

    Период по каталогу: 09-2019 — конец периода не указан

  3. Поз. 2047
    Держатель электрода D38/30 M5 D22/15 M4 L25 Elco 65314088

    Артикул: 65314088

    Период по каталогу: 09-2019 — конец периода не указан

  4. Поз. 2072
    Помехоподавляющий элемент Elco 13013226

    Артикул: 13013226

    Период по каталогу: 09-2019 — конец периода не указан

  5. Поз. 2073
    Втулка-изолятор соединения электрод-кабель D12/7 L36 Elco 3333113582

    Артикул: 3333113582

    Период по каталогу: 09-2019 — конец периода не указан

  6. Поз. 2110
    Рассекатель пламени Elco 65314579

    Артикул: 65314579

    Период по каталогу: 09-2019 — конец периода не указан

  7. Поз. 2120
    Трубка Elco 65314580

    Артикул: 65314580

    Период по каталогу: 09-2019 — конец периода не указан

  8. Поз. 2125
    Форсунка Elco 65314581

    Артикул: 65314581

    Период по каталогу: 09-2019 — конец периода не указан

  9. Поз. 2130
    Трубка Elco 65313361

    Артикул: 65313361

    Период по каталогу: 09-2019 — конец периода не указан

  10. Поз. 2150
    Трубка D35 L650 газа Elco 65314268

    Артикул: 65314268

    Исполнение: KL

    Период по каталогу: 09-2019 — конец периода не указан

  11. Поз. 2250
    О-кольцо уплотнительное 6387 D97,79X5,33 NBR Elco 65311491

    Артикул: 65311491

    Период по каталогу: 09-2019 — конец периода не указан

  12. Поз. 2350
    Электрод розжига D11X100 D6,4 D2,5 L29 155° Elco 65314090

    Артикул: 65314090

    Период по каталогу: 09-2019 — конец периода не указан

  13. Поз. 2390
    Кабель поджига 60 мм

    Артикул: 65311388

    Период по каталогу: 09-2019 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

Цена по запросу3758212
