Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL

Артикул производителя: 3755500Все товары Elco →

Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL. Вид топлива: газовая.

Основные характеристики

Бренды
Elco
Вид топлива
газовая
Полное обозначение
EKEVO 9.13000 G-EU2/BT3/KL
Артикул производителя
3755500
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Газовые горелки →
01

Описание

Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL. вид топлива: газовая; полное обозначение: EKEVO 9.13000 G-EU2/BT3/KL.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Версия оборудования

Исполнение указано в каталоге запчастей производителя. Период выпуска в этой редакции: 11-2017 — конец периода не указан. Доступность новой горелки или исполнения для замены уточняется отдельно.

02

Характеристики

Наименование
Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL
Бренды
Elco
Вид топлива
газовая
Полное обозначение
EKEVO 9.13000 G-EU2/BT3/KL
Артикул производителя
3755500
03

Техническая документация

PDFElco: промышленные горелки · 3755500Открыть документ ↗ EN · Редакция указана на страницах каталога · страница 112

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

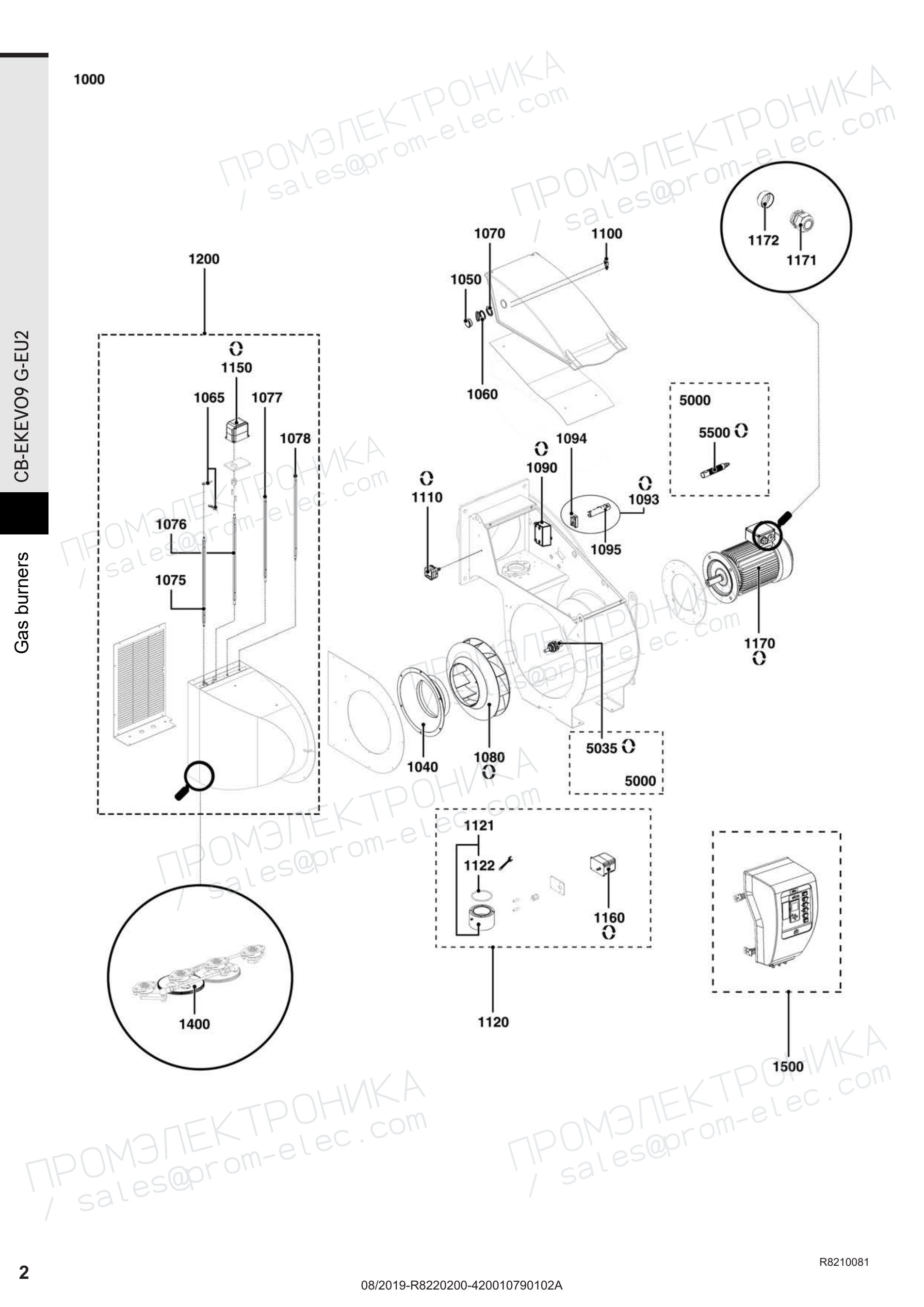

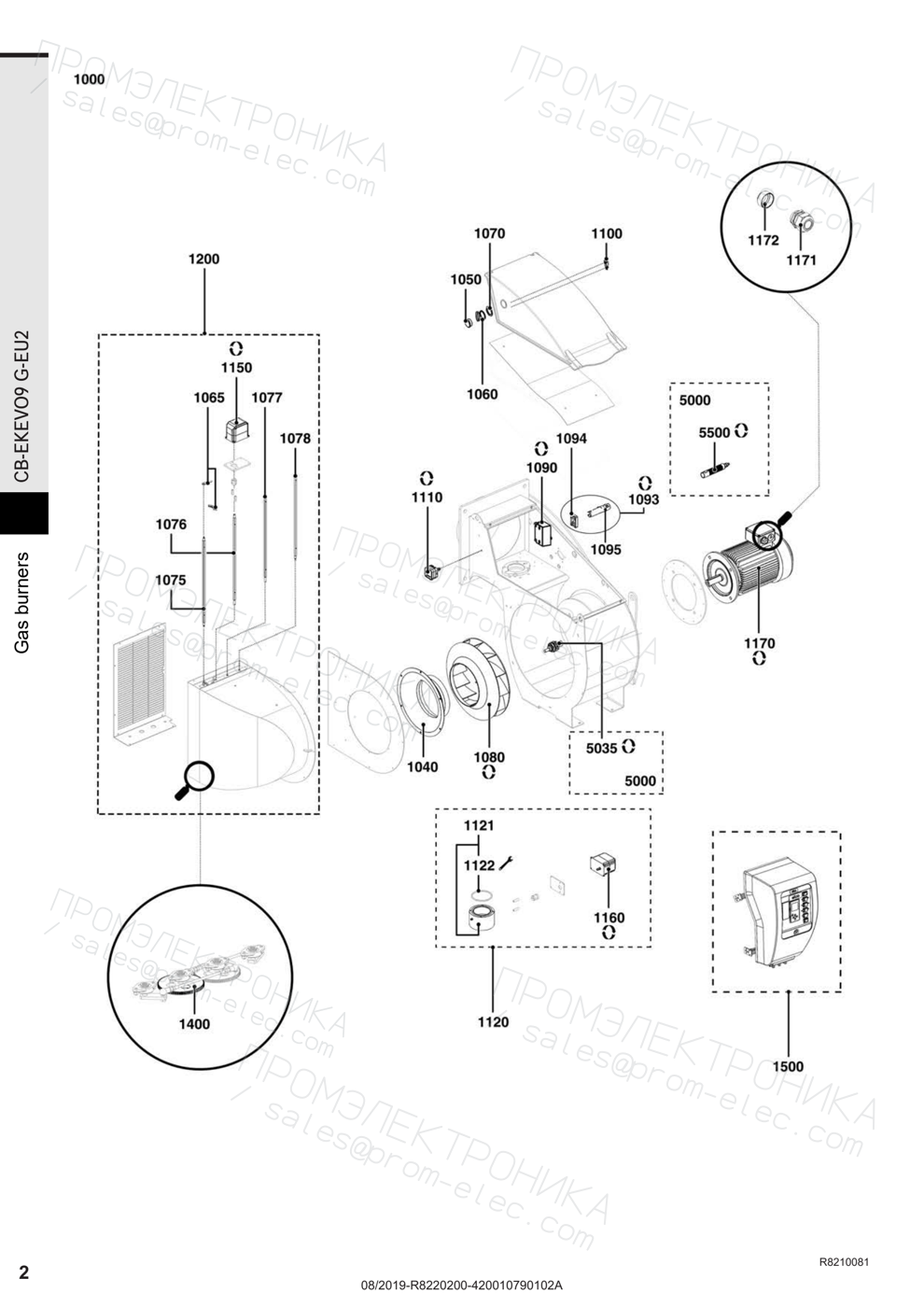

Взрывсхема: корпус горелки

Взрывсхема: корпус горелки — Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL
Открыть схему в полном размере ↗Документ 420010790102A · R8220200-03 - 19/08/2019 · страница 2

Запчасти на схеме

  1. Поз. 1040
    Воздушное кольцо Ecoflam 65314256

    Артикул: 65314256

    Период по каталогу: 11-2017 — конец периода не указан

  2. Поз. 1050
    Окно смотровое 55X21 Elco 1180603227

    Артикул: 1180603227

    Период по каталогу: 11-2017 — конец периода не указан

  3. Поз. 1060
    Крышка D61/55/глазка для контроля Elco 1188052260

    Артикул: 1188052260

    Период по каталогу: 11-2017 — конец периода не указан

  4. Поз. 1065
    Указатель настройки со шкалой EKEVO 8/9 Elco 65312849

    Артикул: 65312849

    Период по каталогу: 11-2017 — конец периода не указан

  5. Поз. 1070
    Гайка M48X1,5 Elco 1180559591

    Артикул: 1180559591

    Период по каталогу: 11-2017 — конец периода не указан

  6. Поз. 1075
    Ось заслонки воздуха/указатель D12X680 M8-M6 Elco 65313875

    Артикул: 65313875

    Период по каталогу: 11-2017 — конец периода не указан

  7. Поз. 1076
    Ось / серводвигатель/GEAR D12X679 Elco 65313877

    Артикул: 65313877

    Период по каталогу: 11-2017 — конец периода не указан

  8. Поз. 1077
    Ось заслонки воздуха/шестерня D12X671 Elco 65313876

    Артикул: 65313876

    Период по каталогу: 11-2017 — конец периода не указан

  9. Поз. 1078
    Ось заслонки воздуха/рычаг D12X669 M8 Elco 65313874

    Артикул: 65313874

    Период по каталогу: 11-2017 — конец периода не указан

  10. Поз. 1080
    Колесо вентилятора D710/412X80 D55 Elco 65314260

    Артикул: 65314260

    Период по каталогу: 11-2017 — конец периода не указан

  11. Поз. 1090
    Трансформатор розжига Elco EBI4 1P 052F4040

    Артикул: 65311471

    Период по каталогу: 11-2017 — конец периода не указан

  12. Поз. 1093
    Датчик пламени Elco QRA2(1)

    Артикул: 13012980

    Период по каталогу: 11-2017 — конец периода не указан

  13. Поз. 1094
    Держатель фотодатчика UVZ/QRA/RAR D22.5 ALU Elco 65312311

    Артикул: 65312311

    Период по каталогу: 11-2017 — конец периода не указан

  14. Поз. 1095
    Фиксатор D22.5 для фотодатчика RAR 7/QRA2 Elco 65313375

    Артикул: 65313375

    Период по каталогу: 11-2017 — конец периода не указан

  15. Поз. 1100
    Зеркало/глазок для контроля пламени Elco 65311472

    Артикул: 65311472

    Период по каталогу: 11-2017 — конец периода не указан

  16. Поз. 1110
    Реле давления Elco LGW 50 A2P

    Артикул: 65311595

    Исполнение: 2,5-50mb

    Период по каталогу: 11-2017 — конец периода не указан

  17. Поз. 1120
    Газовая заслонка с приводом в сборе Elco 65312855

    Артикул: 65312855

    Период по каталогу: 11-2017 — конец периода не указан

  18. Поз. 1121
    Клапан газовый D162/108 L100 + рычаг Elco 65312853

    Артикул: 65312853

    Период по каталогу: 11-2017 — конец периода не указан

  19. Поз. 1122
    О-кольцо уплотнительное 8475D120,02X6,99 Elco 65323999

    Артикул: 65323999

    Период по каталогу: 11-2017 — конец периода не указан

  20. Поз. 1150, 1160
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Период по каталогу: 11-2017 — конец периода не указан

  21. Поз. 1170
    Электродвигатель 37кВт 400/690В D55 черный IE3 Elco 65326337

    Артикул: 65326337

    Период по каталогу: 11-2017 — конец периода не указан

  22. Поз. 1171
    Сальник ввода кабеля M40XD24X41 Elco 65311934

    Артикул: 65311934

    Период по каталогу: 11-2017 — конец периода не указан

  23. Поз. 1172
    Кабель Elco 65312850

    Артикул: 65312850

    Период по каталогу: 11-2017 — конец периода не указан

  24. Поз. 1200
    Короб воздухозаборный Ecoflam 65312856

    Артикул: 65312856

    Период по каталогу: 11-2017 — конец периода не указан

  25. Поз. 1400
    Колесо зубчатое Elco, 65312848

    Артикул: 65312848

    Период по каталогу: 11-2017 — конец периода не указан

  26. Поз. 5035
    Датчик NAMUR NI5-G12-Y1+кабель 5 METER Elco 65312550

    Артикул: 65312550

    Период по каталогу: 11-2017 — конец периода не указан

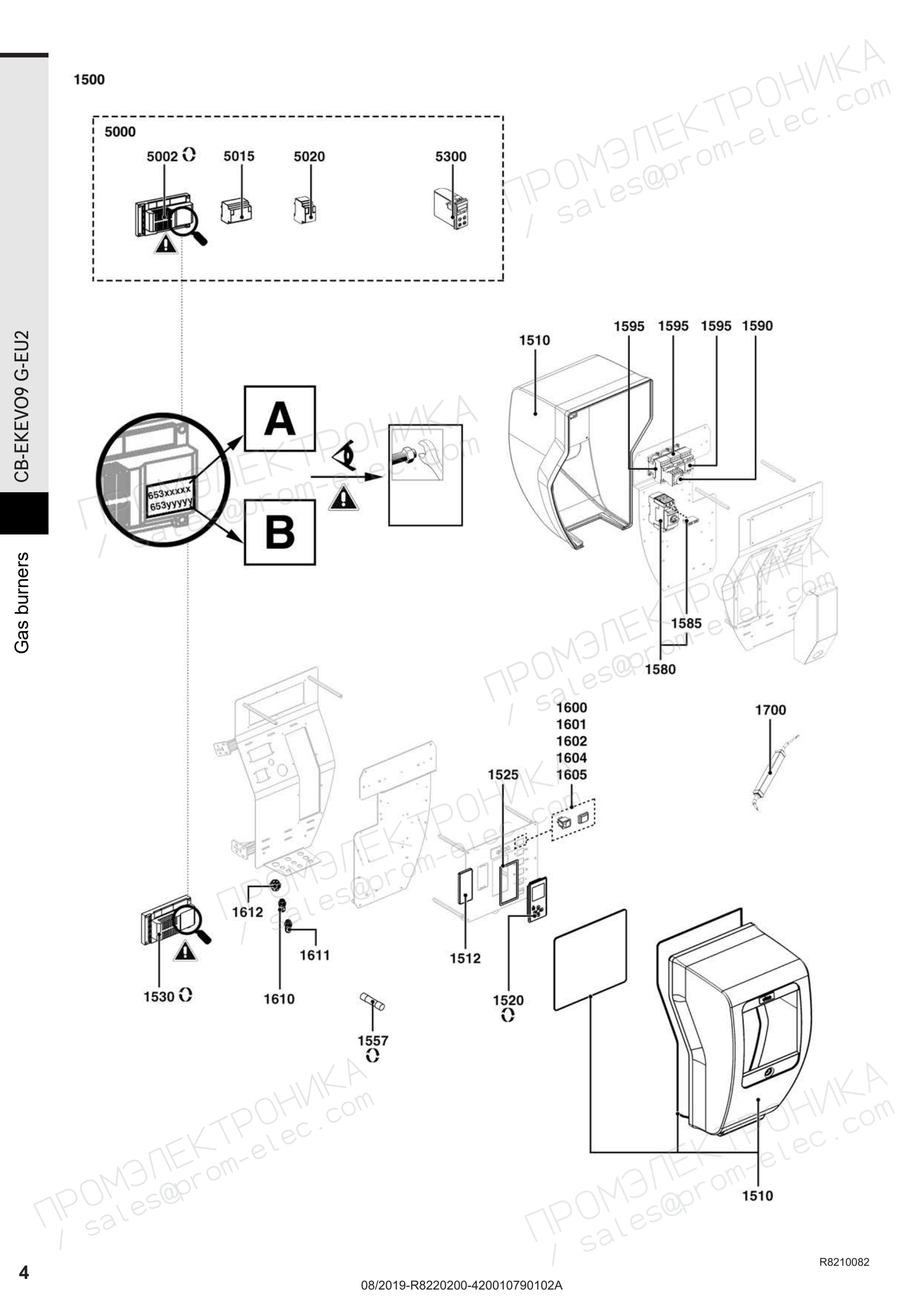

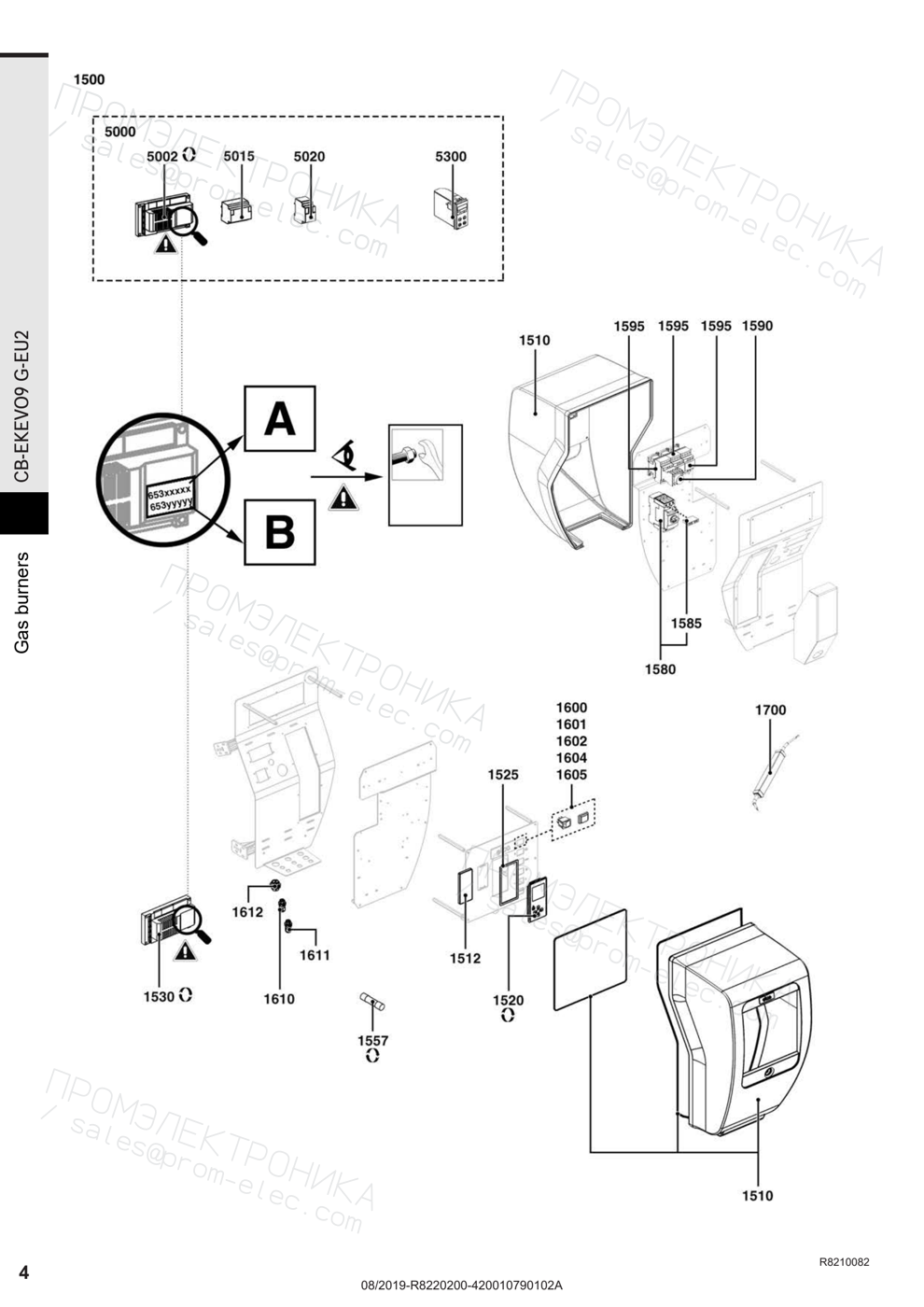

Взрывсхема: электрические компоненты

Взрывсхема: электрические компоненты — Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL
Открыть схему в полном размере ↗Документ 420010790102A · R8220200-03 - 19/08/2019 · страница 4

Запчасти на схеме

  1. Поз. 1510
    Крышка 374X621X331/ELECTRIC PANEL EKEVO Elco 65312340

    Артикул: 65312340

    Период по каталогу: 11-2017 — конец периода не указан

  2. Поз. 1512
    Затвор 92X45 IP54/RWF Elco 65312338

    Артикул: 65312338

    Период по каталогу: 11-2017 — конец периода не указан

  3. Поз. 1520
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 11-2017 — конец периода не указан

  4. Поз. 1525
    Прокладка/DISPLAY 152/140X80/70X2 Elco 65311364

    Артикул: 65311364

    Период по каталогу: 11-2017 — конец периода не указан

  5. Поз. 1530
    Блок управления BT320 9.13000 G-EU2 Elco 65314141

    Артикул: 65314141

    Период по каталогу: 11-2017 — конец периода не указан

  6. Поз. 1557
    Предохранитель 5X20 6,3A 250V CERAMIC Elco 65313850

    Артикул: 65313850

    Период по каталогу: 11-2017 — конец периода не указан

  7. Поз. 1580
    Выключатель электродвигателя автоматический SCH 37KW GV3ME80 Elco 65314258

    Артикул: 65314258

    Исполнение: до 06/19

    Период по каталогу: 11-2017 — конец периода не указан

  8. Поз. 1580
    Выключатель электродвигателя автоматический SCH 37KW GV3P73+GVAE11 Elco 65314439

    Артикул: 65314439

    Исполнение: с 07/19

    Период по каталогу: 11-2017 — конец периода не указан

  9. Поз. 1585
    Вспомогательный переключатель SCH GVA E11 Elco 65311795

    Артикул: 65311795

    Исполнение: с 07/19

    Период по каталогу: 11-2017 — конец периода не указан

  10. Поз. 1585
    Дополнительный выключатель SCH GV3A01 Elco 65314257

    Артикул: 65314257

    Исполнение: до 06/19

    Период по каталогу: 11-2017 — конец периода не указан

  11. Поз. 1590
    Реле времени SCHNEIDER ELECTRIC LAD9 SD3 Elco 65314261

    Артикул: 65314261

    Период по каталогу: 11-2017 — конец периода не указан

  12. Поз. 1595
    Контактор SCH LC1-D40A Elco 65314259

    Артикул: 65314259

    Период по каталогу: 11-2017 — конец периода не указан

  13. Поз. 1600
    Лампа сигнальная 32X22,5X21 COM.0401S 8S Elco 65312334

    Артикул: 65312334

    Период по каталогу: 11-2017 — конец периода не указан

  14. Поз. 1601
    Переключатель 2 POS. ON-ON 0401.1.DEV T2 Elco 65312335

    Артикул: 65312335

    Период по каталогу: 11-2017 — конец периода не указан

  15. Поз. 1602
    Переключатель 3 POS. ON-OFF-ON 0401.1 T2 Elco 65312336

    Артикул: 65312336

    Период по каталогу: 11-2017 — конец периода не указан

  16. Поз. 1604
    Переключатель COM 2 POS. MOMENT. 0401.1 Elco 65312337

    Артикул: 65312337

    Период по каталогу: 11-2017 — конец периода не указан

  17. Поз. 1605
    Заглушка выключателей пластиковая на панели щита горелки Elco 65312341

    Артикул: 65312341

    Период по каталогу: 11-2017 — конец периода не указан

  18. Поз. 1610
    Сальник ввода кабеля CLICK M20 D19/13,5X45 Elco 65311758

    Артикул: 65311758

    Период по каталогу: 11-2017 — конец периода не указан

  19. Поз. 1611
    Сальник ввода кабеля CLICK M16 D11,6/9,5X42 Elco 65311451

    Артикул: 65311451

    Период по каталогу: 11-2017 — конец периода не указан

  20. Поз. 1612
    Сальник ввода кабеля CLICK M25XD13X37 Elco 65312852

    Артикул: 65312852

    Период по каталогу: 11-2017 — конец периода не указан

  21. Поз. 1700
    Инструменты WAGO 2009-309 Elco 65311446

    Артикул: 65311446

    Период по каталогу: 11-2017 — конец периода не указан

  22. Поз. 5002
    Блок управления BT320 спец. настройки Elco 65312448

    Артикул: 65312448

    Период по каталогу: 11-2017 — конец периода не указан

  23. Поз. 5015
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 11-2017 — конец периода не указан

  24. Поз. 5020
    Модуль VSM100 (LSB-M 667R0200-1) BT3 Elco 65311918

    Артикул: 65311918

    Период по каталогу: 11-2017 — конец периода не указан

  25. Поз. 5300
    Контроллер Elco RWF55.50A9

    Артикул: 65114033

    Период по каталогу: 11-2017 — конец периода не указан

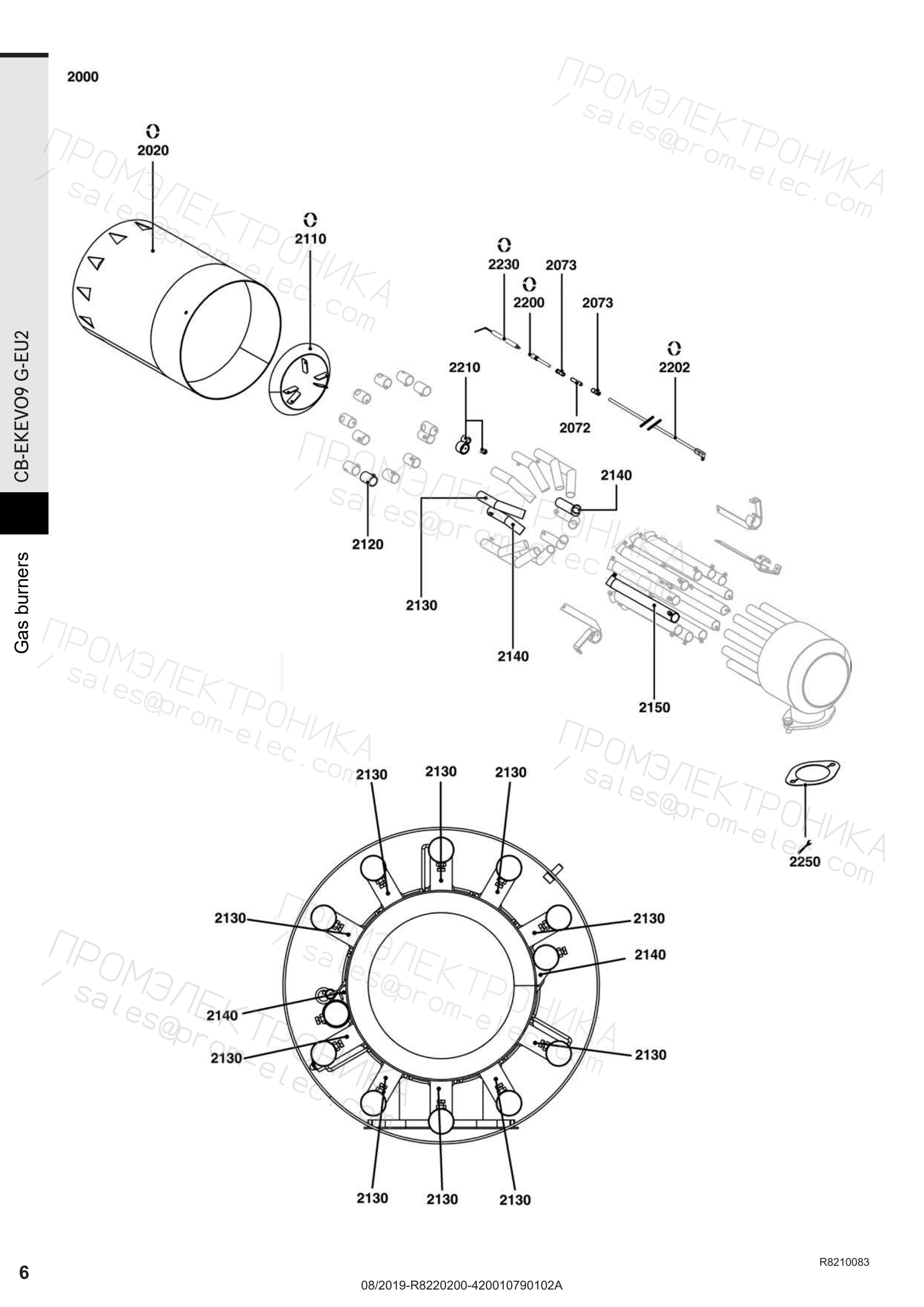

Взрывсхема: головка горелки

Взрывсхема: головка горелки — Газовая горелка Elco EKEVO 9.13000 G-EU2/BT3/KL
Открыть схему в полном размере ↗Документ 420010790102A · R8220200-03 - 19/08/2019 · страница 6

Запчасти на схеме

  1. Поз. 2020
    Сопло горелки D431,5 L905 Elco 65314265

    Артикул: 65314265

    Исполнение: KL

    Период по каталогу: 11-2017 — конец периода не указан

  2. Поз. 2072
    Помехоподавляющий элемент Elco 13013226

    Артикул: 13013226

    Период по каталогу: 11-2017 — конец периода не указан

  3. Поз. 2073
    Втулка-изолятор соединения электрод-кабель D12/7 L36 Elco 3333113582

    Артикул: 3333113582

    Период по каталогу: 11-2017 — конец периода не указан

  4. Поз. 2110
    Уравнительный диск Elco 65314262

    Артикул: 65314262

    Период по каталогу: 11-2017 — конец периода не указан

  5. Поз. 2120
    Диффузор газа D35 L50 отверстия D20 Elco 1688737664

    Артикул: 1688737664

    Период по каталогу: 11-2017 — конец периода не указан

  6. Поз. 2130
    Диффузор газа D30 L105/100 45° Elco 65312490

    Артикул: 65312490

    Период по каталогу: 11-2017 — конец периода не указан

  7. Поз. 2140
    Диффузор газа D30 L100/70 45° Elco 65312491

    Артикул: 65312491

    Период по каталогу: 11-2017 — конец периода не указан

  8. Поз. 2150
    Трубка D35 L650 газа Elco 65314268

    Артикул: 65314268

    Исполнение: KL

    Период по каталогу: 11-2017 — конец периода не указан

  9. Поз. 2200
    Кабель поджига 60 мм

    Артикул: 65311388

    Период по каталогу: 11-2017 — конец периода не указан

  10. Поз. 2202
    Кабель электрода розжига D7/D4 90° L2000 Elco 65314116

    Артикул: 65314116

    Период по каталогу: 11-2017 — конец периода не указан

  11. Поз. 2210
    Держатель электрода D38/30 M5 D22/15 M4 L25 Elco 65314088

    Артикул: 65314088

    Период по каталогу: 11-2017 — конец периода не указан

  12. Поз. 2230
    Электрод розжига D11X100 D6,4 D2,5 L29 155° Elco 65314090

    Артикул: 65314090

    Период по каталогу: 11-2017 — конец периода не указан

  13. Поз. 2250
    Прокладка фланца овального 210X160X2 D116 Elco 65311713

    Артикул: 65311713

    Период по каталогу: 11-2017 — конец периода не указан

04

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

Товар в каталоге

Горелки →

Другие товары в категории

Совместимость и возможность замены уточняются отдельно.

Цена по запросу3755500
