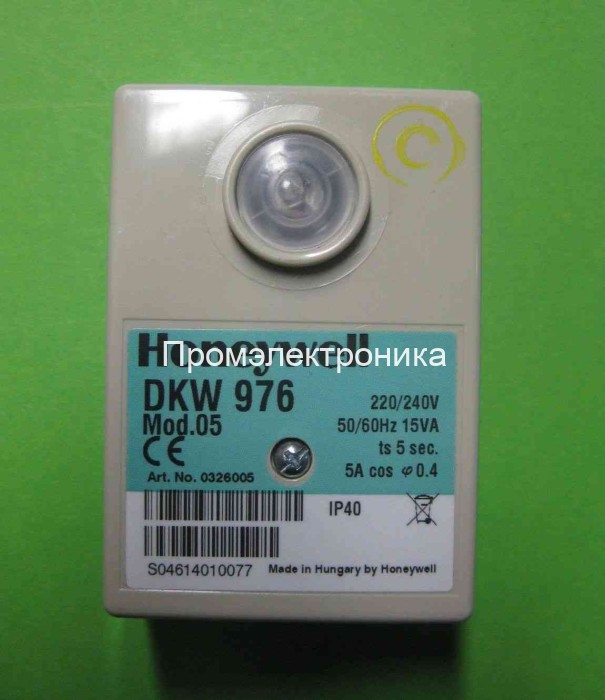

DKW 976-N Mod 5 Satronic/Honeywell блок управления горением

DKW 976-N Mod 5 для дизельных горелок на воздухонагревателях и для горелок производительностью выше 30 кг/чс прерывистым режимом работы, с подогревом жидкого топлива или без него, 1- или 2-ступенчатых, перезапуск и последующая вентиляция после исчезновения пламени.
Возможный датчик пламени:
- Фоторезистор МZ 770 S
- Инфракрасный датчик IRD 1010.1
- Ультрафиолетовый датчик UVD 970

Топочные автоматы DKW 976-N применяются для дизельных горелок с подогревом жидкого топлива или без него, производительностью
выше 30 кг/ч. Проверены и сертифицированы в соответствии с европейскими стандартами и предписаниями.
Программная последовательность на основе микропроцессора гарантирует стабильное распределение временных интервалов независимо от колебаний напряжения, температуры окружающей среды и/или циклов включения. Встроенная информационная система не только обеспечивает постоянный контроль фактического положения топочного автомата (особенно необходимо для контроля фазы запуска), но также информирует о причине
возможного аварийного отключения. Причина аварийного отключения сохраняется и может быть восстановлена даже
после прекращения подачи электроэнергии. Исполнение топочных автоматов предполагает максимальную безопасность в случае колебания напряжения в сети. Если напряжение в сети падает ниже допустимого уровня, работа прерывается, и топочный автомат предотвращает повторную процедуру запуска. В этом случае система не подвергается риску при падении напряжения. Защита от низкого напряжения действует не только во время
запуска, но и постоянно во время работы.

Топочный автомат защищен огнестойким прозрачным пластиковым корпусом с разъемным соединением. Центральный крепежный винт фиксирует топочный автомат на цоколе. Топочный автомат включает таймер на основе микропроцессора, контроль пламени и схему перезапуска.
Ручной перезапуск из положения блокировки, а также ручная блокировка обеспечиваются кнопкой со встроенным индикатором
аварийного отключения. Цоколь S98 оборудован запасными и дополнительными клеммами,что в сочетании с несколькими кабельными вводами обеспечивает гибкость электропроводки.

Технические данные
Рабочее напряжение 220 / 240 В (-15…+10%)
50/60 Гц (±5%)
или 110 / 120 В (-15…+10%)
50/60 Гц (±5%)
Предохранитель на входе 10 А быстродействующий,
6 А с задержкой срабатывания
Энергопотребление приблизительно 12 ВА

Особенности применения
1. Информационная система
Информационная система управляется микропроцессором и показывает все события, происходящие с топочным автоматом горелки и контролем пламени. Она постоянно информирует, в какой фазе программы находится прибор.Кроме отслеживания программы система также позволяет
определять ошибки при запуске без дополнительных контрольных приборов. Автоматическая диагностика очень важна для облегчения работ по техническому обслуживанию и способствует сокращению затрат. Анализ причины неисправности может быть сделан на текущем этапе или,
если это невозможно, позднее, т.к. причина аварийного отключения сохраняется в долговременной памяти топочного автомата.
Информационная система связана с внешней средой через светодиодный индикатор (используемый световой код подобен азбуке Морзе). Сообщения передаются оптически через мигающий светодиод. С помощью дополнительного терминала (опция) сообщения могут быть записаны и отражены в легко читаемой форме.

1.2. Определение причины неисправности
В случае неисправности постоянно горит светодиод.Каждые 10 секунд лампа гаснет и для определения причины неисправности высвечивается световой код.Последовательность сигналов повторяется до перезапуска топочного автомата.

2. Контроль пламени
Применяются следующие типы датчиков пламени:
- для желтого пламени: фоторезистор MZ 770 S (боковое и осевое видение пламени).
- для голубого или желтого пламени: инфракрасный датчик пламени типа IRD 1010.1 или в качестве УФ датчик пламени UVD 970.
Вообще, сигнал пламени не образуется при уровне освещенности ниже 3 лк относительно рабочего цикла топочного автомата. Согласно EN 230 должен быть установлен безопасный уровень постороннего света. При подключении IRD 1010.1 или UVD 970 обратите внимание на правильный монтаж электропроводки
