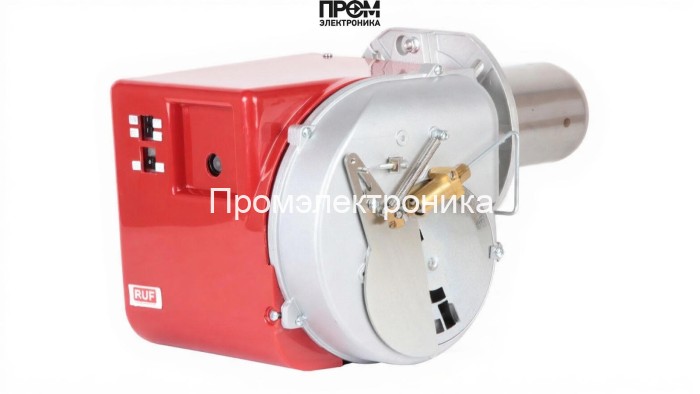

Дизельная горелка RUF RTL 14 P

Дизельная горелка RUF RTL 14 P — техническое описание и составные узлы

Дизельная горелка RUF RTL 14 P — промышленный двухступенчатый горелочный модуль мощностью 83–166 кВт, разработанный для надежной и эффективной эксплуатации в котельных установках и теплогенераторах. Описание составлено в техническом стиле с упором на эксплуатационные характеристики, состав узлов и требования по монтажу и обслуживанию с учетом современных алгоритмов индексации 2026 года. Техническая модель ориентирована на прерывистый и циклический режимы работы, обеспечивает стабильную подачу топлива и встроенные средства контроля безопасности.

Комплектующие и основные узлы

• Топливный насос — обеспечивает дозированную подачу дизельного топлива в форсунки, поддерживает рабочее противодавление 0–4 мбар.
• Датчик пламени (фотодатчик) — контролирует наличие стабильного горения и блокирует подачу топлива при его отсутствии.
• Топочный автомат — программируемый блок управления последовательностью пуска, контроля состояния и защиты от аварийных ситуаций.
• Трансформатор розжига — формирует высоковольтный импульс для образования искры на электродах при запуске.
• Реле давления — фиксирует перепад давления в топливной линии и участвует в логике остановки при отклонениях.
• Форсунки — распыляют топливо в камере сгорания, обеспечивая оптимальную смесь с воздухом и контролируемый расход 7–14 кг/ч.
• Сервопривод — управляет воздушной заслонкой и положением регулирующих элементов для обеспечения требуемой подачи воздуха.
• Клапан (электромагнитный запорный клапан) — мгновенно перекрывает подачу топлива при аварийных командах автоматики.
• Электроды — создают искровой разряд при розжиге и совместно с трансформатором розжига обеспечивают надежный стартерный запуск.

Технический профиль и эксплуатационные параметры

• Вид топлива: дизельная (вязкость 4–12 сСт);
• Мощность: 83–166 кВт (двухступенчатое регулирование);
• Электропитание: 220 В, электродвигатель 200 Вт; класс защиты электроузлов — IP40;
• Расход топлива: 7–14 кг/ч; масса: 12 кг; габариты: 43.3×31.3×30.2 см.

Особенности конструкции и безопасности

• Моноблочный корпус с шумопоглощающим кожухом и защитой внешних соединений;
• Многоступенчатая автоматика с диагностикой и индикацией кодов ошибок;
• Электромагнитные запорные клапаны и реле давления для немедленного отключения подачи топлива;
• Упрощённая замена форсунок и электродов для своевременного техобслуживания.

Рекомендации по монтажу и обслуживанию

• Проверять целостность топливной магистрали и фильтрацию топлива перед вводом в эксплуатацию;
• Контролировать состояние датчика пламени и исправность трансформатора розжига при каждом пуске;
• Плановое техническое обслуживание каждые 1000 моточасов: очистка фильтра, проверка форсунок, проверка реле давления и сервопривода;
• Обеспечивать корректное заземление и эксплуатацию в диапазоне температур 0…+40 °C.

Дизельная горелка RUF RTL 14 P представляет собой комплексный технический продукт, сочетающий экономичность и повышенный уровень безопасности, рекомендованный для интеграции в современные котельные решения. Для выбора оптимальной конфигурации обращайтесь к техническому специалисту с данными по камере сгорания и требуемым фланцевым соединениям — это позволит обеспечить корректную работу всех перечисленных узлов и продлить срок службы оборудования.
