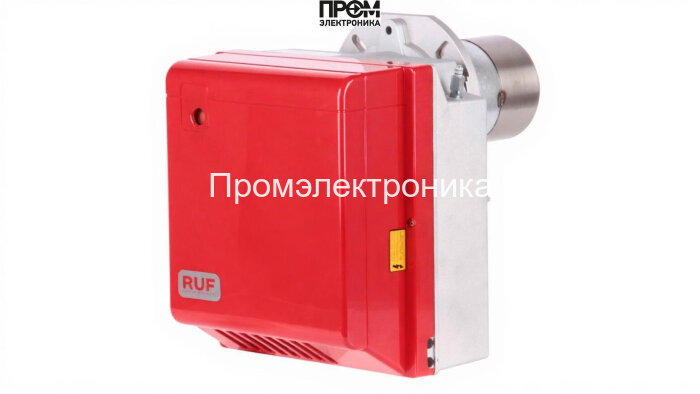

Дизельная горелка RUF RG5 D

Дизельная горелка RUF RG5 D — техническое описание и составные узлы

Дизельная горелка RUF RG5 D — промышленный отопительный модуль мощностью 95–296 кВт, разработанный для стабильной работы в котельных и технологических установках. Конструкция ориентирована на длительную эксплуатацию при частых запуск-остановках и переменных нагрузках. В описании использованы ключевые запросы 2026 года: «дизельная горелка RUF RG5 D», «двухступенчатая горелка 95–296 кВт», «горелочное оборудование для котельной».

Ключевые узлы и функции

• Топливный насос — обеспечивает дозированную подачу дизельного топлива под заданным давлением, совместим со стандартной дизельной магистралью котельной.
• Форсунки — распыляют топливо в камеру сгорания с оптимальной дисперсией для стабильного факела и минимизации сажи.
• Датчик пламени — контролирует наличие и стабильность факела, обеспечивает безопасное отключение при пропадании пламени.
• Трансформатор розжига и электроды — система высоковольтного поджига для надежной и быстродействующей инициации горения.
• Топочный автомат — управляющий контроллер, реализующий двухступенчатый режим, мониторинг ошибок и защитные алгоритмы.
• Реле давления — контролирует противодавление в линии и защищает насос и форсунки от перегрузок.
• Сервопривод — управляет воздушной заслонкой и дросселированием топлива при переключении ступеней мощности.
• Клапан — запорный и предохранительный клапаны в топливной магистрали для быстрого прекращения подачи при аварии.

Технические параметры и эксплуатация

• Диапазон мощности: 95–296 кВт; исполнение: двухступенчатое для экономичного режима и резервного подъёма мощности.
• Электропитание: 220 В; электродвигатель (мотор-редуктор): 470 Вт.
• Расход топлива: 12–25 кг/ч в зависимости от режима; противодавление допустимо до 3.07 мбар.
• Класс защиты: IP40; рабочая температура: 0…40 °C; масса: 9 кг; габариты: 27.5×26.2×22.9 см.

Обслуживание и надежность

• Профилактика включает проверку форсунок и топливного насоса, тест датчика пламени и системы розжига, смазку и контроль сервопривода.
• Регулярная чистка пламенной трубы и замена фильтров предотвращают отложения и сохраняют КПД горелки.
• Топочный автомат интегрируется в систему управления котлом для синхронного переключения ступеней и аварийной остановки через клапан.

RUF RG5 D — модульная и сервисно-ориентированная конструкция, сочетающая точность дозирования топлива, эффективный розжиг и многоуровневую защиту. Внедрение современных алгоритмов управления и контрольных датчиков обеспечивает экономичную эксплуатацию и простоту интеграции в современные котельные решения.
