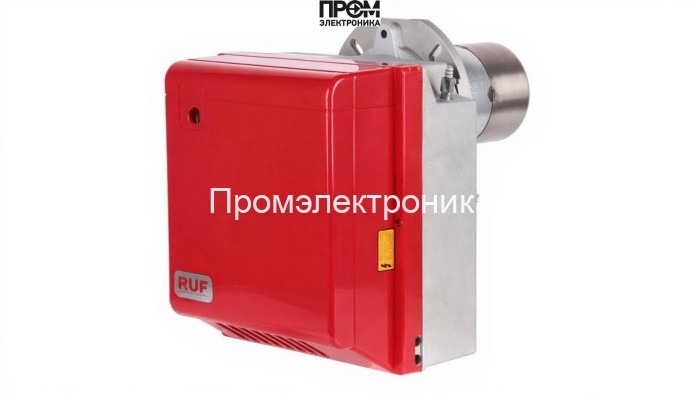

Дизельная горелка RUF RG4 D

Дизельная горелка RUF RG4 D — техническое описание и состав узлов

Кратко: RUF RG4 D — двухступенчатая дизельная горелка промышленного класса для котельных мощностью 106–237 кВт. Конструкция ориентирована на надёжность, простоту сервиса и интеграцию в современные системы управления отоплением и техпроцессов. Применение модульной схемы обеспечивает быструю замену узлов и минимизацию простоев.

Ключевые технические параметры

• Мощность: 106–237 кВт
• Расход топлива: 11–20 кг/ч
• Питание: 220 В, электродвигатель 390 Вт
• Противодавление: 0–3 мбар
• Класс защиты: IP40
• Вес: 18 кг
• Исполнение: двухступенчатая, комплектуется головой сгорания

Состав основных узлов и их функции

Для понимания эксплуатационных свойств и быстрого обслуживания приведён детализированный список основных компонентов горелки RUF RG4 D с техническим назначением каждого элемента:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива в диапазоне 11–20 кг/ч, поддерживая нужное давление в системе форсунок и обеспечивая повторяемость характеристик горения.
• Форсунки — дозируют топливо в камеру сгорания, формируя оптимальную факельную картину; качество распыления напрямую влияет на КПД и эмиссию.
• Электроды — служат для розжига и контроля устойчивости пламени в сочетании с трансформатором розжига.
• Трансформатор розжига — формирует высоковольтный импульс для пускового напряжения на электродах, гарантирует надёжный запуск при любых условиях сети.
• Датчик пламени — контролирует наличие и стабильность пламени, подаёт сигнал на блок управления при нештатных режимах, обеспечивает безопасность работы.
• Топочный автомат (блок управления) — реализует двухступенчатую логику, аварийные задержки, диагностику и интерфейс сигнализации; может интегрироваться в удалённый мониторинг для соответствия требованиям Industry 4.0 и энергоэффективности 2026 года.
• Реле давления — контролирует избыточное давление в топке/воздухопроводе, защищая систему от обратного горения и нестабильной тяги.
• Сервопривод — управляет положением клапана или заслонки для модуляции подачи воздуха/топлива, обеспечивает точную настройку соотношения воздух/топливо при переходе между ступенями.
• Клапан — запорный/расходный элемент топливной магистрали, обеспечивающий безопасность при остановке и герметичность всей топливной цепи.

Эксплуатация, диагностика и SEO-ориентированные преимущества

• Модульность упрощает ТО: быстрая замена насоса, форсунок или трансформатора розжига снижает время простоев.
• Двухступенчатая схема и сервопривод оптимизируют расход топлива и снижают выбросы при частичных нагрузках — важный критерий энергоэффективности и соответствия экостандартам 2026 г.
• Блок управления обеспечивает самодиагностику и взаимодействие с внешней АСУТП, что облегчает удалённый мониторинг и предиктивное обслуживание.
• IP40 предопределяет монтаж в защищённом помещении; при агрессивных условиях рекомендованы дополнительные климатические и фильтрационные решения.

Рекомендации по обслуживанию

• Ежедневный визуальный контроль на подтёки и целостность электрических соединений.
• Проверка работы датчика пламени и состояния электродов при каждом запуске.
• Профилактическая замена фильтров топлива и контроль состояния форсунок каждые 3–6 месяцев в зависимости от качества топлива.
• Ежегодная проверка трансформатора розжига, реле давления и сервоприводов специалистами сервисной службы.

Горелка RUF RG4 D спроектирована для надёжной работы в коммерческих и промышленных установках, где важны стабильность подачи тепла, простота интеграции в современные системы управления и минимальные сроки обслуживания.
