Дизельная горелка Oilon KP-6 — техническое описание и состав узлов

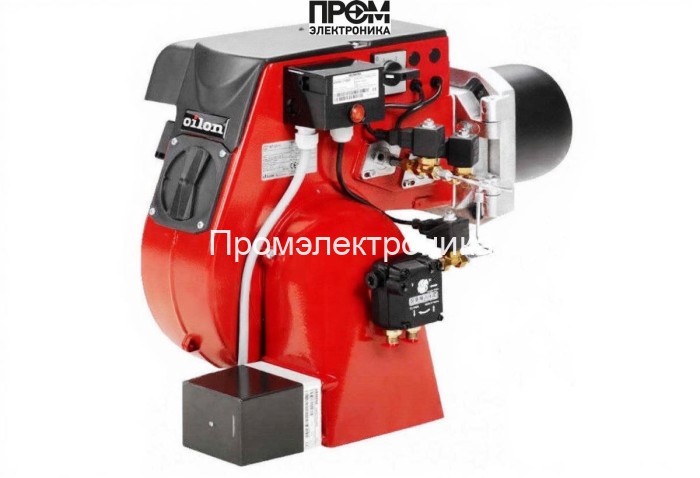

Дизельная горелка Oilon KP-6 (арт. KP6210) — промышленный одноступенчатый горелочный блок для водогрейных и паровых котлов с диапазоном мощности 42–120 кВт и расходом топлива 3.5–10 кг/ч. Конструкция спроектирована для долговременной эксплуатации при электропитании 220 В, рабочей температуре 0…+40 °C и противодавлении до 0.88 мбар. Корпус — литой алюминий, огневая часть и диффузор — нержавеющая сталь, рассчитанные на высокотемпературную нагрузку.

Ключевые технические показатели

• Мощность: 42–120 кВт
• Расход топлива: 3.5–10 кг/ч
• Электропитание: 220 В, двигатель вентилятора 125 Вт
• Длина пламенной трубы: 105 мм (стандарт)
• Класс защиты: IP20
• Вес/габариты: 17 кг / 35×39×41.5 см
• Тип соединения топлива: R 1/4"
• Экологичность: класс 1 по выбросам NOx

Состав горелочного блока — основные детали

Конструкция KP-6 реализована как моноблок с модульными узлами для удобства обслуживания. Основные компоненты горелки включают:

• топливный насос — обеспечивает стабильную подачу дизельного топлива и адаптирован для двухтрубного подключения;
• датчик пламени — электронный контроллер наличия горения для безопасного отключения при инцидентах;
• топочный автомат — программное реле с логикой пуска/остановки и диагностикой ошибок;
• трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электроды;
• реле давления — контролирует давление подачи топлива и защищает систему от аварийных режимов;
• форсунки — сменные распылители для формирования оптимальной струи и состава топливовоздушной смеси;
• серво-привод (сервопривод) — управляет положением заслонок/клапанов для точной регулировки подачи воздуха;
• клапан — многопозиционный запорный элемент топливной магистрали с быстрым отключением;
• электроды — высоковольтные элементы розжига и контроля стабильности факела.

Эксплуатация и обслуживание

• Монтаж: горизонтальное положение вала, штатное крепление к корпусу котла.
• Топливо: дизельное с фильтрацией до 100 мкм; рекомендована двухступенчатая фильтрация.
• Пуск/управление: одноступенчатая схема через термостат/прессостат или внешнее реле; аварийное отключение при срабатывании датчика пламени или реле давления.
• Плановое обслуживание: проверка форсунок и состояния электродов сезонно; контроль работы топливного насоса и трансформатора розжига; диагностика топочного автомата.
• Ремонтопригодность: модульная конструкция позволяет оперативную замену форсунок, насоса, трансформатора и сервопривода.

Oilon KP-6 разработана с акцентом на надежность, экономичность и простоту сервисного обслуживания. Оптимизация топливовоздушной смеси и точный контроль пламени обеспечивают высокий КПД и низкие выбросы, соответствующие современным требованиям энергоэффективности и экологии.
