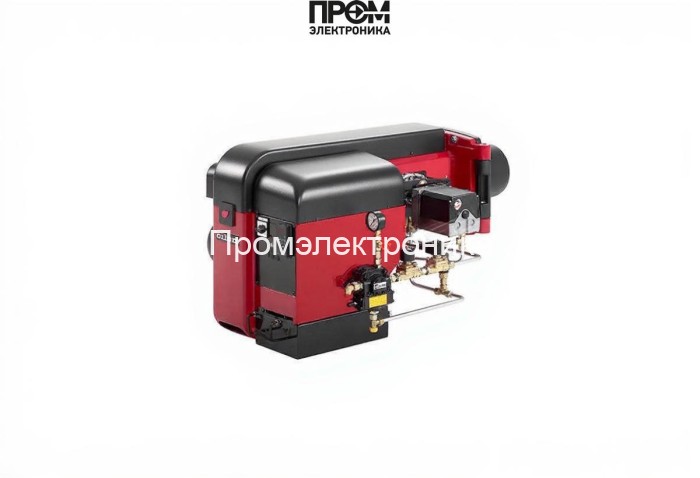

Дизельная горелка Oilon KP-140 M

Техническое описание дизельной горелки Oilon KP-140 M

Дизельная модулируемая горелка Oilon KP-140 M — промышленное решение класса high-duty для котловых установок и теплогенераторов. Конструкция ориентирована на устойчивую работу в широком диапазоне нагрузок, высокую энергоэффективность и упрощённое сервисное обслуживание. Применение модуляции мощности обеспечивает стабильность параметров процесса горения при переменных тепловых нагрузках и снижает расход топлива при частичных режимах.

Ключевые параметры

• Диапазон мощности: 550–2350 кВт; оптимизация под средние и крупные установки;
• Расход топлива: 47–200 кг/ч при нормированных режимах работы;
• Длина пламенной трубы: 220 мм — стандартная компоновка для типовых теплообменников;
• Питание: 380 В, электродвигатель 4000 Вт, класс защиты электроотсека IP20;
• Рабочая температура окружающей среды: 0…+50 °C; допустимое противодавление до 15 мбар.

Состав и ключевые узлы горелки

Конструктивно KP-140 M включает набор ответственных компонентов, обеспечивающих безопасность, точность и управляемость процесса горения:

• топливный насос высокого давления — обеспечивает стабильную подачу дизтоплива при заданном расходе и напоре;
• форсунки (сопла) — формируют факел и обеспечивают оптимальное распыление топлива в факельной зоне;
• датчик пламени (фотодиод/фотоэлемент) — непрерывный контроль наличия горения и быстрый отклик автоматики;
• топочный автомат — отвечает за логику запуска/остановки, защитные блокировки и алгоритмы модуляции;
• трансформатор розжига — формирует искровой разряд для инициации воспламенения;
• реле давления — контроль подачи воздуха/топлива по давлению, защита от избыточного противодавления;
• сервопривод — точное позиционирование заслонок и регулировочных элементов в системе воздух/топливо;
• клапан (в том числе электромагнитный) — запирающий элемент в топливной магистрали для аварийной остановки;
• электроды розжига и контроля — высоковольтные элементы для розжига и стабильной детекции искры.

Эксплуатационные особенности и обслуживание

• Модуляция подачи топлива и воздуха обеспечивает минимизацию выбросов и экономию энергоресурсов;
• Доступ к узлам для ТО: съемная крышка, поворотный фланец и смотровое окно упрощают замену форсунок и проверку электродов;
• Регламент: ежедневный визуальный контроль, ежемесячная проверка датчика пламени и форсунок, квартальный осмотр насоса и фильтров, годовая комплексная диагностика.

Oilon KP-140 M проектируется как взаимозаменяемый модуль для промышленных котлов, где приоритетом являются стабильность тепловой нагрузки, безопасность и минимальные эксплуатационные издержки. Технический дизайн отвечает современным требованиям энергоэффективности и промышленной надежности 2026 года.
