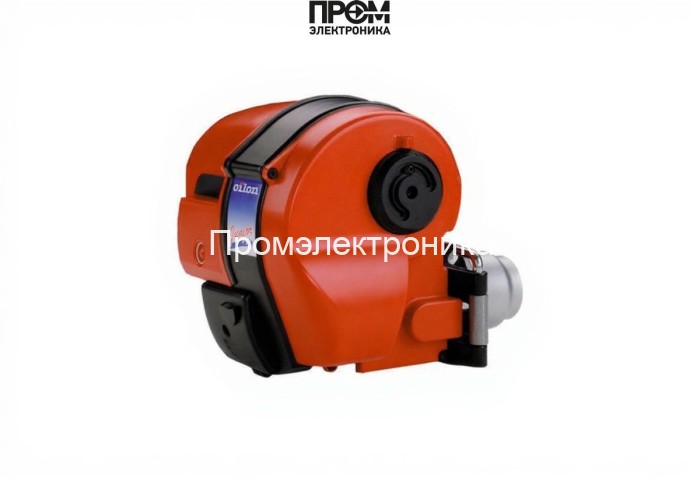

Дизельная горелка Oilon Junior Pro LJ 18

Дизельная горелка Oilon Junior Pro LJ 18 — техническое описание и состав узлов

Краткая профессиональная сводка для инженеров и сервисных специалистов: Oilon Junior Pro LJ 18 — одноступенчатая дизельная горелка для котельных и теплогенераторов с номинальной мощностью 20–33 кВт и расходом топлива 1.7–2.8 кг/ч. Конструкция адаптирована к монтажу в компактные агрегаты, сохраняет высокую топливную эффективность и обеспечивает стабильную работу при питании 220 В и защите IP20.

Ключевые характеристики

• Тип топлива: лёгкое дизтопливо, вязкость 4–6 сСт при +20 °C;
• Мощность: 20–33 кВт; диапазон применения на отопительных и паровых установках;
• Электропитание: 220 В, электродвигатель 90 Вт; класс защиты IP20;
• Расход топлива: 1.7–2.8 кг/ч; противодавление в топке: от −0.1 до 2 мбар;
• Длина пламенной трубы: 95 мм; габариты: 35.5 × 30 × 30.5 см; масса: 10 кг.

Состав и конструктивные элементы

Горелочная система выполнена в модульном исполнении для удобства монтажа и обслуживания. Основные узлы и комплектующие, обеспечивающие надёжность и безопасность работы:

• топливный насос — интегрирован под двухтрубную схему, настроен на рабочее давление (около 10 бар), обеспечивает стабильную подачу и дозирование топлива;
• форсунки — высокоточные распылительные элементы с равномерной факельной характеристикой, оптимизированные под длину пламенной трубы 95 мм;
• топочный автомат — микропроцессорный контроллер с алгоритмами розжига, мониторинга пламени и защитными таймерами;
• датчик пламени — чувствительный элемент контроля горения, обеспечивающий аварийное гашение при нестабильности факела;
• трансформатор розжига и электроды — блок электрозажигания для быстрого и надёжного воспламенения топлива;
• реле давления — контроль параметров топлива/воздуха и сигнализация отклонений рабочего давления;
• сервопривод и клапан — механизмы регулирования подачи воздуха/топлива, обеспечивающие оптимальную смесь и модуляцию при пуске/останове;
• корпус с откидывающейся крышкой и смотровым окном — для оперативного осмотра головки сгорания и удобства ТО.

Эксплуатация и обслуживание

• Обязательная предварительная фильтрация топлива (20–40 мкм), контроль герметичности топливопроводов и регулярная проверка форсунок.
• Плановые проверки: датчик пламени и трансформатор розжига — не реже раза в год; насос и реле давления — при сезонном обслуживании.
• Настройку топочного автомата, параметров реле давления и сервопривода должен выполнять квалифицированный сервисный инженер в соответствии с паспортом и требованиями производителя котла.

Oilon Junior Pro LJ 18 сочетает компактность и инженерную продуманность — оптимальный выбор для хозяйственных и промышленных объектов, где важны экономичность, безопасность и простота технического обслуживания.
