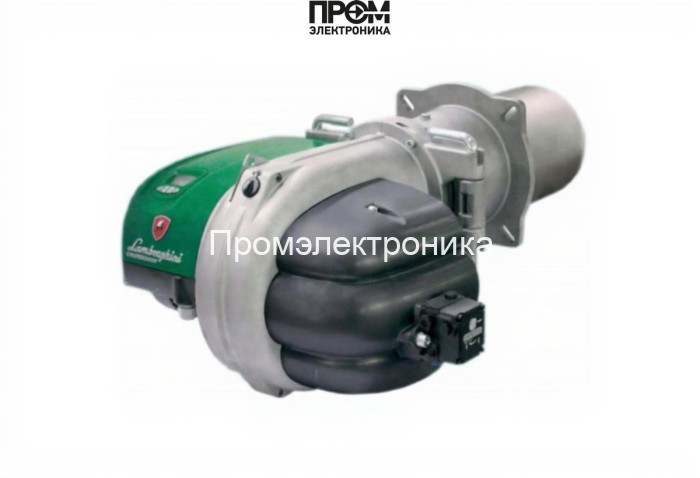

Дизельная горелка Lamborghini LMB LO 700 (3 ST.-BC)

Дизельная горелка Lamborghini LMB LO 700 (3 ST.-BC) — техническое описание и состав узлов

Данная инструкция содержит сжатое, но ёмкое техническое описание дизельной горелки Lamborghini LMB LO 700 в исполнении «трёхступенчатая» с диапазоном мощности 135–704 кВт. Описание ориентировано на инженеров по эксплуатации и монтажу, а также на специалистов по обслуживанию котельных установок. Устройство рассчитано на питание 220 В, потребляемая электрическая мощность — 750 Вт; класс защиты электрооборудования IP44. Применение — стационарные и мобильные котельные, теплогенераторы и промышленные установки средней мощности.

Ключевые параметры

• Тип топлива: лёгкое дизельное топливо
• Мощность: 135–704 кВт (трёхступенчатая модуляция)
• Расход топлива: 11.4–59.4 кг/ч
• Питание: 220 В, потребл. 750 Вт
• Уровень шума: 80 дБ
• Габариты/масса: 54×56×37 см / 32 кг
• Температура эксплуатации: 0…+40 °C

Конструкция и составные узлы

Горелка сконструирована по модульному принципу для упрощённого обслуживания и быстрой замены комплектующих. Основные элементы и их назначение:

• топливный насос — обеспечивает стабильную подачу топлива от бака до форсунок при заданном давлении и расходе, снабжён фильтрующим модулем;
• форсунки — распыляют топливо в камеру сгорания, комплект из трёх форсунок обеспечивает оптимизацию факела на каждой ступени мощности;
• датчик пламени — контролирует наличие устойчивого горения, передаёт сигнал на топочный автомат для разрешения или блокировки подачи топлива;
• топочный автомат — микропроцессорный блок управления с диагностикой и интерфейсом, реализует логику розжига, переключения ступеней и аварийную защиту;
• трансформатор розжига — формирует высоковольтный импульс для электрода розжига, обеспечивает надёжный запуск даже при сомнительном качестве топлива;
• реле давления — контролирует давление воздуха/тяги в канале, предотвращает подачу топлива при недостаточной тяге;
• сервопривод (серводвигатель) — управляет воздушной заслонкой и положением смесительных элементов, обеспечивает точное регулирование воздушного потока;
• клапан (секция запорных клапанов) — многокомпонентная система безопасности, выполняет мгновенную перекладку подачи топлива при аварийных ситуациях;
• электроды — служат для инициации искрового разряда розжига и поддержания устойчивого воспламенения в начальный момент.

Эксплуатационные и сервисные рекомендации

• Профилактическая проверка топливного насоса и фильтров — не реже 1 раза в полгода.
• Контроль состояния форсунок и замер факела при смене качества топлива или после 1000 моточасов.
• Проверка датчика пламени и трансформатора розжига при каждом сезонном пуске.
• Обслуживание сервопривода и проверки реле давления — в рамках планово-предупредительных работ.
• Интеграция с общей автоматикой котла должна выполняться с учётом интерфейсов топочного автомата и защитных сигналов.

Технический дизайн и подбор узлов Lamborghini LMB LO 700 направлен на высокую надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологии. При монтаже и пуско-наладке руководствуйтесь инструкцией производителя и регламентом сервисного центра.
